| klavüligerus: | 1200 V | IC nom: | 1500A |
|---|---|---|---|
| ICRM: | 3000A | Uygulamalar: | Motor sürücüleri |
| Vurgulamak: | yüksek güç igbt modülü,eupec igbt modülü |
||

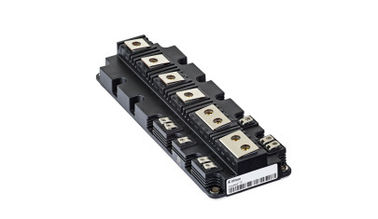

PrimePACK ™ 3 + modüllüTransfer / FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Potansiyel uygulamalar
• UPS sistemleri
• Yüksek güçlü dönüştürücüler
• Güneş uygulamaları
• Motor sürücüler
Elektriksel özellikler
• T vj op = 175 ° C
• Genişletilmiş çalışma sıcaklığı T vj op
• Rakipsiz sağlamlık
• IGBT 5 Açması
• Yüksek kısa devre kapasitesi
Mekanik Özellikler
• CTI> 400'li Paket
• Yüksek güç yoğunluğu
• Yüksek güç ve termal bisiklet kapasitesi
• Yüksek sızıntı ve boşluk mesafeleri
IGBT İnverter
Maksimum Anma Değerleri
| Toplayıcı-emitör voltajı | Tvj = 25 ° C | klavüligerus | 1200 | V |
| Sürekli DC toplayıcı akımı | TC = 100 ° C, Tvj max = 175 ° C. | IC nom | 1500 | bir |
| Tekrarlayan tepe toplayıcı akımı | tP = 1 ms | ICRM | 3000 | bir |
| Kapı yayıcı pik voltajı | VGES | +/- 20 | V |
Karakteristik Değerler min. typ. mak.
| Toplayıcı-Emitör Doygunluk Gerilimi | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | VCE oturdu | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
| Kapı Eşik Voltajı | IC = 41,0 mA, VCE = VGE, Tvj = 25 ° C. | VGEth | 5,25 | 5,80 | 6,35 | V |
| Kapı ücreti | VGE = -15 V ... +15 V, VCE = 600V | QG | 7,15 | mC | ||
| Iç kapı direnci | Tvj = 25 ° C | RGint | 0.6 | Ω | ||
| Giriş kapasitansı | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cíes | 82,0 | nF | ||
| Ters aktarım kapasitansı | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | nF | ||
| Toplayıcı-emitör kesme akımı | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 5,0 | mA | ||
| Gate-emitter kaçak akımı | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
| Açılma gecikme süresi, endüktif yük | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | td açık | 0,26 0,28 0,28 | us us us | ||
| Yükselme süresi, endüktif yük | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | tr | 0,16 0,17 0,18 | us us us | ||
| Kapanma gecikme süresi, endüktif yük | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | td off | 0,51 0,56 0,59 | us us us | ||
| Sonbahar zamanı, endüktif yük | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | tf | 0,09 0,11 0,13 | us us us | ||
| Nabız başına enerji kaybı | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, di / dt = 7900 A / µs (Tvj = 175 ° C) RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | ebediyet | 120 180 215 | mJ mJ mJ | ||
| Darbe başına enerji kaybı | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, du / dt = 2750 V / µs (Tvj = 175 ° C) RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | Eoff | 155 195 220 | mJ mJ mJ | ||
| SC verileri | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LSCE · di / dt tP ≤ 10 µs, Tvj = 175 ° C | ISC | 5600 | bir | ||
| Termal direnç, daralma | Her IGBT / IGBT başına | Rthjc | 19,5 | K / kW | ||
| Termal direnç, soğutucu için kılıf | Her IGBT / IGBT başına λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 12,5 | K / kW | ||
| Anahtarlama koşulları altında sıcaklık | Tvj op | -40 | 175 | ° C |
