Name: C-Serisi Yarım Köprü IGBT Modülü, 1200V 450A Çift IGBT Modülü FF450R12KT4 Rüzgar Türbinleri
Brand: Infineon
SKU: FF450R12KT4
Price: 1 USD
Availability: InStock
Rating: 4.6 (160 reviews)

Ana sayfa Ürünler IGBT güç modülü

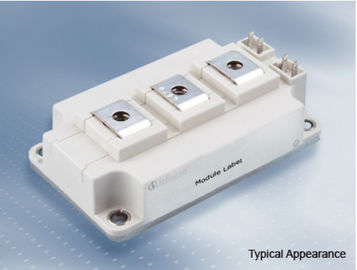

C-Serisi Yarım Köprü IGBT Modülü, 1200V 450A Çift IGBT Modülü FF450R12KT4 Rüzgar Türbinleri

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Infineon
Model numarası:	FF450R12KT4

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Set
Ambalaj bilgileri:	Ahşap kutu ambalaj
Teslim süresi:	Sözleşmeyi imzaladıktan 25 gün sonra
Ödeme koşulları:	T/T
Yetenek temini:	1000sets

İletişim

Detaylı ürün tanımı

klavüligerus:	1200 V	IC nom:	450A
ICRM:	900A	Uygulamalar:	Motor Sürücüleri
Elektriksel özellikler:	Düşük Anahtarlama Zararları
Vurgulamak:	yüksek güç igbt modülü , otomotiv igbt

yarım köprü 62mm C-serisi 1200 V, 450 Bir çift IGBT modülleri FF450R12KT4 Rüzgar Türbinleri

tipik uygulamalar

• Yüksek Güçlü Dönüştürücüler

• Motor Sürücüleri

• UPS Sistemleri

• Rüzgar türbinleri

Elektriksel özellikler

• Genişletilmiş Çalışma Sıcaklığı Tvj op

• Düşük Anahtarlama Kayıpları

• Düşük VCEsat

• Rakipsiz Sağlamlık

• Pozitif Sıcaklık Katsayılı VCEsat

Mekanik Özellikler

• 4 kV AC 1min İzolasyon

• CTI> 400'li Paket

• Yüksek Kaçak ve Boşluk Mesafeleri

• Yüksek Güç Yoğunluğu

• İzole Taban Plakası

• Standart Konut

IGBT, Inverter

Maksimum Anma Değerleri

Toplayıcı-emitör voltajı	Tvj = 25 ° C	klavüligerus	1200	V
Sürekli DC toplayıcı akımı	TC = 100 ° C, Tvj max = 175 ° C TC = 25 ° C, Tvj max = 175 ° C	IC nom IC	450 580	bir bir
Tekrarlayan tepe toplayıcı akımı	tP = 1 ms	ICRM	900	bir
Toplam güç dağılımı	TC = 25 ° C, Tvj max = 175 ° C	Ptop	2400	W
Kapı yayıcı pik voltajı		VGES	+/- 20	V

Karakteristik değerler

Toplayıcı-Emitör Doygunluk Gerilimi	IC = 450 A, VGE = 15 V Tvj = 25 ° C IC = 450 A, VGE = 15 V Tvj = 125 ° C IC = 450 A, VGE = 15 V Tvj = 150 ° C	VCE oturdu		1,75 2,05 2,10	2,15	V VV
Kapı Eşik Voltajı	IC = 17,0 mA, VCE = VGE, Tvj = 25 ° C.	VGEth	5,2	5,8	6,4	V
Kapı ücreti	VGE = -15 V ... +15 V	QG		3,60		mC
Iç kapı direnci	Tvj = 25 ° C	RGint		1,9		Ω
Giriş kapasitansı	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cíes		28,0		nF
Ters aktarım kapasitansı	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cres		1,10		nF
Toplayıcı-emitör kesme akımı	VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C	ICES			5,0	mA
Gate-emitter kaçak akımı	VCE = 0 V, VGE = 20 V, Tvj = 25 ° C	IGES			400	nA
Açılma gecikme süresi, endüktif yük	IC = 450 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ° C	td açık		0,16 0,17 0,18		us us us
Yükselme süresi, endüktif yük	IC = 450 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ° C	tr		0,045 0,04 0,05		us us us
Kapanma gecikme süresi, endüktif yük	IC = 450 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGoff = 1,0 Ω Tvj = 150 ° C	td off		0,45 0,52 0,54		us us us
Sonbahar zamanı, endüktif yük	IC = 450 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGoff = 1,0 Ω Tvj = 150 ° C	tf		0,10 0,16 0,18		us us us
Nabız başına enerji kaybı	IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C. VGE = ± 15 V, di / dt = 9000 A / µs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ° C	ebediyet		19,0 30,0 36,0		19,0 30,0 36,0
Darbe başına enerji kaybı	IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C. VGE = ± 15 V, du / dt = 4500 V / µs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 1,0 Ω Tvj = 150 ° C	Eoff		26,0 40,0 43,0		mJ mJ mJ
SC verileri	VGE ≤ 15 V, VCC = 800 V VCEmax = VCES -LSCE · di / dt tP ≤ 10 µs, Tvj = 150 ° C	ISC		1800		bir
Termal direnç, daralma	IGBT / IGBT başına	Rthjc			0062	K / W
Termal direnç, caseto soğutucu	HER IGBT / IGBT başına λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K)	RthCH		0,03		K / W
Anahtarlama koşulları altında sıcaklık		Tvj op	-40		150	° C
