Menşe yeri: | Çin |
Marka adı: | MEAN WELL |
Model numarası: | S-100-15milyon |
Min sipariş miktarı: | 2 adet |
---|---|
Ambalaj bilgileri: | Ahşap kutu ambalaj |
Teslim süresi: | 15 gün sözleşmeyi imzaladıktan sonra |
Ödeme koşulları: | T/T |
Yetenek temini: | 1000sets |
Modeli: | S-100-15milyon | DC gerilimi: | 347 |
---|---|---|---|
Geçerli aralığı: | 8.8A | GERİLİM ADJ. ARALIĞI: | 21.6 ~ 28.8 V |
Vurgulamak: | elektrik koruyucu cihazlar,alçak gerilim koruma devresi |

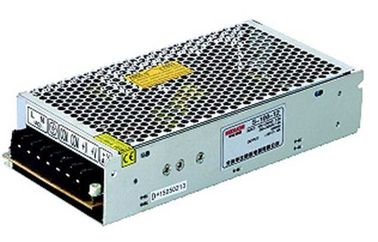

Tayvan MW ORTALAMA KUYU güç kaynağı S-100-15 dc çıkış gerilimi anahtarlama güç kaynağı
Özellikler :
Uygulamalar
Açıklama
LRS-35 serisi, tam aralık 85-264VAC girişini benimseyen 30mm düşük profilli tasarıma sahip 35W giriş çıkışlı tip güç kaynağıdır, tüm seri 5V, 12V, 15V, 24V, 36V ve 48V'luk bir çıkış voltaj hattı sağlar .
% 89'a varan yüksek verime ek olarak, metalik kafes kasanın tasarımı, LRS-35'in tüm serinin fansız hava konveksiyonunda -30 ℃ ile 70 ℃ arasında ısı dağılımını arttırır . Aşırı düşük bir yüksüz güç tüketimi (0,2W'dan az) sunan, son sistemin dünya çapındaki enerji ihtiyacını kolayca karşılamasını sağlar. LRS-35 komple koruma işlevlerine ve 5G titreşim önleme özelliğine sahiptir. TUV EN60950-1, EN60335-1, EN61558-1 / 2-16, UL60950-1 ve GB4943 gibi uluslararası güvenlik yönetmeliklerine uygundur. LRS-35 sereis, çeşitli endüstriyel uygulamalar için performans güç kaynağı çözümüne yüksek fiyat olarak hizmet vermektedir.
model | İYYH-200-5 | İYYH-200-12 | İYYH-200-15 | İYYH-200-24 | İYYH-200-36 | İYYH-200-48 |
Dc çıkış voltajı | 5V | 12V | 15V | 24V | 36V | 48V |
Nominal çıkış akımı | 40A | 17A | 14A | 8.8A | 5.9A | 4.4A |
Çıkış akımı öfke | 0-40A | 0-17A | 0-14A | 0-8.8A | 0-5.9A | 0-4.4A |
Anma gücü | 200W | 204W | 210W | 211.2W | 212.4W | 211.2W |
Dalga ve gürültü | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p |
Gerilim ADJ. menzil | 4.5-5.5V | 10.2-13.8V | 13.5-18V | 21.6-28.8V | 32.4-39.6V | 43.2-52.8V |
Voltaj toleransı | ±% 3 | 1.5 ±% | ±% 1 | ±% 1 | ±% 1 | ±% 1 |
Hat Tüzüğü | 0.5 ±% | 0.5 ±% | 0.5 ±% | 0.5 ±% | 0.5 ±% | 0.5 ±% |
Yük düzenleme | ±% 2 | ±% 1 | 0.5 ±% | 0.5 ±% | 0.5 ±% | 0.5 ±% |
verim | % 86.0 | % 88.0 | % 88.5 | % 90.0 | % 90.5 | % 91.0 |
AC giriş voltaj aralığı | AC85 ~ 132AC / 170 ~ 264V Anahtar 47 ~ 63Hz ile; 240 ~ 370VDC (230VAC'yi aç) | |||||
Giriş akımı | 4A / 115V 2,2A / 230V | |||||
AC ani akım | Soğuk çalıştırma 60A / 115V, 60A / 230V | |||||
Aşırı yük koruması | 110% ~ 140% Potection tipi: Hiccp modu, otomatik olarak kurtarır durumdan sonra iyileşme | |||||
Aşırı voltaj koruması | 5.75-6.75V | 13.8-16.2V | 18.75-21.75V | 28.8-33.6V | 41.4-48.6V | 55.2-64.8V |
Potection tipi: o / p voltajını kapatın, tekrar açmak için tekrar açın | ||||||
Kurulum yükselme süresi | 1300ms, 50ms / 230VAC 1300ms, 50ms / 115VAC tam pansiyonda | |||||
Bekletme süresi | 16ms / 230VAC, tam pansiyonda 12ms / 115VAC | |||||
Dayanım gerilimi | I / PO / P: 3.75KVAC, İ / P-FG: 2KVAC, O / P-FG: 1.25KVAC | |||||
İzolasyon direnci | I / PO / P, I / P-FG, O / P-FG: 100M Ohm / 500VDC / 25 ° C /% 70 RH | |||||
Çalışma sıcaklığı | -30 ° C ~ 70 ° C | |||||
Ortalama boyut | 215 * 115 * 30mm | |||||
Güvenlik standartları | ULGB4943 UL60950 EN60950 ile tanışın | |||||
EMC standartları | EN55022, EN61000-3-2, EN61000-3-3, EN55024 GB9254 Sınıf B ile tanışın | |||||
Ağırlık | 0.66Kgs |
Mekanik şartname (mm olarak)
