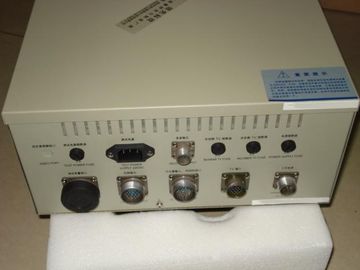

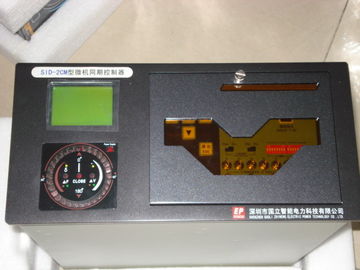

Transformatör Koruma Rölesi, SID - 2CM Otomatik Yarı-Senkronizasyon Aygıtı

Ana işlev :

1 1-12 adet jeneratör için kullanılacak on iki kanal veya

bir cihazda paralel güç hatları, paralel tip ve özellik ayırt edilebilir.

2 Parametrelerin ayarlanması: Kesici zaman; İzin verilen voltaj farkı; aşırı gerilim koruma değeri;

İzin verilen frekans fark değeri; frekans kontrol katsayısı; voltaj kontrol katsayısı;

İzin verilen güç açısı; Invean ve busbar TV nominal gerilimi; vardiya barası TV faz açısı;

Paralel bağlama noktasının her iki tarafında düşük voltaj kilidi değerleri; tek taraflı veya iki taraflı, voltajsız çalışma; senkronizasyon fonksiyonu; Aynı frekans için kontrol darbe genişliği; kırıcı adı.

3 Cihaz, diferansiyel paralelken ilk sıfır faz farkının ele geçirildiğinden emin olabilir

(jeneratör ve bara veya iki senkron hat arasında.) ve darbe almadan paralel hale getirin;

4 Cihaz, frekans diferansiyeline yol açacak şekilde jeneratörlerin hızlı paralel çalışmasını sağlayabilir ve

bulanık kontrol teorisine göre izin verilen aralığa voltaj farkı;

5 Paralelleme, yalnızca güç açısı ve gerilim farkı

Senkron hatlar arasında paralel hale getirilirken izin verilen değerler, aksi halde bir bekleme ve sinyal olmalı,

fark frekansı mı yoksa aynı frekans mı cihaz tarafından otomatik olarak ayırt edilebilir;

6 Cihaz, zamanında ve otomatik olarak çalışırken kendinden test yapabilir; ayrıca hata verirse alarm verebilir ve görüntüleyebilir;

7 TV açık devre ve alarm senkronizasyonu ve voltajsız kapanma alarmı;

8 Hızlanma kontrol talimatı, frekans aynı olduğunda

Aynı frekans koşulu iptal etmek için jeneratörlerin paralel çalışması.

Gerekirse, anti-güç paralelinde asla mutlaka ortaya çıkmayacak;

9 Cihaz bu verileri gösterecektir - kapanma devresi bir kapanma devresi kapanırken ve

Paralellemeyi tamamladıktan sonra her kanalda kaydedilen son sekiz gerçek ölçüm değeri

Kesici kapatıldığında gereken süreyi doğrulamak için sipariş verin.

Kesicilerin kapanma süresi, aynı frekans paralelinde olduğu zaman kaydedilmez.

10 İletişim erişimi ve iletişim anlaşmaları cihaz arasında sağlanacaktır

ve ana bilgisayarı (RS-232, RS-485) kullanarak, cihaz DCS sistemine kabul edilecektir.

11 Cihaz, tamamlanma yöntemleri nedeniyle çok kötü şartlarda bile çalışabilir

ve elektromıknatıs ve fotoğraf elektriğinde sıkı izolasyon yolları;

12 AC veya DC cihazın güç kaynağı olabilir ve cihaz kendisini 48V-220V AC'ye uyarlayabilir

veya DC güç kaynağı otomatik olarak;

13 Kontrol ve test, doğrudan başka bir cihaz olmadan yapılabilir, çünkü modül

talep edilen cihaz zaten var;

14 Ana bilgisayarın talimatlarına göre bir tarafı veya her iki tarafı voltajsız kapatıcı devreye sokulabilir;

veya ön panel anahtarı çalıştırılmadan önce iki kutuplu voltaj yok kapatıcıyı kapatın ..

15 Akıllı bir senkrometre olarak kullanılması.

Paralelleme için kesicinin her iki tarafında 1 TV ikincil voltaj değerleri

100V veya 100 / √3 v veya birinin şebeke voltajı olması gerekir; diğer faz voltajı;

Sistem tarafında TV voltajı sırasıyla tüm paralel noktalarda bir dönüş faz açısı ayarlanabilir,

izolasyon ve dönüş açısı açıları için ayrı transformatör gerekmemektedir.

2 Tüm dijital giriş normalde açık tip bağlantı noktası, örneğin paralel nokta seçimi,

uzaktan sıfırlama, kesicilerin yardımcı kontağı vb.

3 Küçük elektronik mıknatıslı rölelerin normal açık tip kontağı, kontrol için kullanılabilir

dijital çıkış sinyalleri, kontağın kapasitesi 220V AC 5A veya 220V DC 0.5A;

4 İki iletişim portu, biri RS-232, diğeri RS-485;

5 Güç kaynağı 48-220VAC veya DC olmalıdır, maksimum güç tüketimi 20W;

6 Yalıtım:

topraklama için zayıf akım devresi: 500V 50Hz'de bir dakika;

toprağa giden akım devresi: 2000V 50Hz, bir dakika;

zayıf akım devresi ve güç akımı devresi arasındaki: bir dakika için 1000V 50 / 60Hz;

7 Çalışma ortamı:

A: sıcaklık aralıkları:

(1) çalışma: 0 ila +50 ℃;

(2): taşıma / depolama: -20 ila + 70 ℃;

B: maksimum nem:% 90;
