Menşe yeri: | Çin |
Marka adı: | OEM |
Model numarası: | ZW32-12 |
Min sipariş miktarı: | 1 Takım |
---|---|
Ambalaj bilgileri: | Ahşap kutu ambalaj |
Teslim süresi: | Sözleşmeyi imzaladıktan 15 gün sonra |
Ödeme koşulları: | / T |
Yetenek temini: | 1000sets |
Kontak Yükü: | Düşük Güç, Yüksek Güç | boyut: | Minyatür |
---|---|---|---|
tip: | Vakum Devre Kesici | ad: | Vakum Devre Kesicisi |
Vurgulamak: | ZW32-12,12KV Vakum Devre Kesici |
ZW32-12, zw32 vakum devre kesici, zw8 vakum devre kesici, dışarı kapı yüksek gerilim vakum devre kesici
Genel açıklama

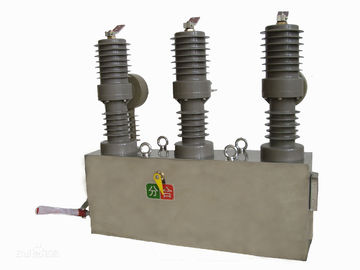

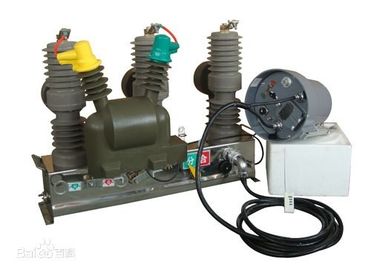

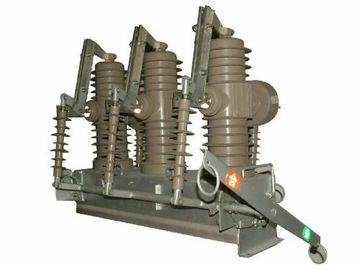

ZW32-12 Serisi açık yüksek gerilim vakum devre kesici, AC50Hz üç fazlı güç sisteminde, voltaj 10-12KV, yükleme akımını açmak / kapatmak için kullanılır, aşırı yük ve kısa devreyi koruma, kontrol ve ölçüm gereksinimlerini karşılama işlevine sahiptir , uzaktan kumanda ve monitör vb. gerçekleştirerek, trafo merkezi, endüstriyel işletmeler ve kırsal ağda sık sık anahtarlama sistemi üzerindeki dağıtımı korumak ve kontrol etmek için geçerlidir.
madde | Açıklama | birim | Veri | |
1 | Anma gerilimi | KV | 12 | |
2 | Nominal izolasyon seviyesi | 1 dakika dayanım gerilimi (Kuru) | KV | 42 |
1 dakika dayanım gerilimi (Islak) | 34 | |||
Yıldırım darbesine dayanma gerilimi (tepe noktası) | 75 | |||
3 | Anma akımı | bir | 630400200 | |
4 | Kısa devrede nominal kesme akımı | KA | 20 16 12.5 | |
5 | Nominal çalışma sırası | OC-0.3s-CO-180S sistemi-CO | ||
6 | Anma kısa bırakma akımının açık devre süreleri | Zamanlar | 30 | |
7 | Anma kısa devre yapma akımı | KA | 50 | |
8 | Nominal tepe dayanım akımı | |||
9 | Anma kısa devre dayanım akımı | KA | 20 | |
10 | Kısa devre anma süresi | S | 4 | |
11 | Açılış zamanı (şönt açma) | Maksimum çalışma gerilimi | Hanım | 15 ~ 50 |
Nominal çalışma gerilimi | ||||
Min.çalışma gerilimi | 30 ~ 60 | |||
12 | Kapanış saati | Hanım | 25 ~ 50 | |
13 | Toplam kırılma süresi | ≤100 | ||
14 | Ark zamanı | ≤20 | ||
15 | Mekanik ömür | Zamanlar | 10.000 | |
16 | Enerji depolama motorunun nominal giriş gücü | W | 40 | |
17 | Nominal çalışma gerilimi ve ikincil devre nominal gerilimi | V | DC220 110 24 | |
AC220 110 24 | ||||
18 | Enerji depolama tome Anma gerilimi altında | S | ≤10 | |
19 | Aşırı akım bırakma | Anma akımı | bir | 5 |
Açma akımının doğruluk derecesi | % | ± 10 |
Ana teknik parametreler
Anahat ve Kurulum Boyutu
