Kısa giriş
1, Ürün Açıklaması: yüksek enerjili elektrikli kıvılcım oluşturan kafada ateşleme kablosu giriş voltajı DC deşarjından kullanın.
2, Teknik avantajlar ve onur
- Düşük ateşleme voltajı ；
- İyi sıcaklık direnci ；
- Güvenlik ve güvenilirlik, kirliliğe direnme yeteneği
3, Uygulamalar:
XDH yüksek enerjili ateşleme cihazı montajı olarak.
Ürün modeli ve serisi
1. Ürün serisi
|
Sr.
|
Modeli
|
Açıklama
|
|
1
|
XDZ-1-l / g
|

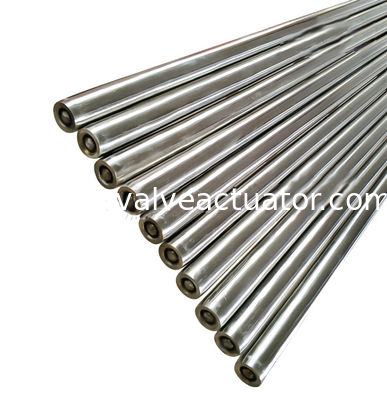

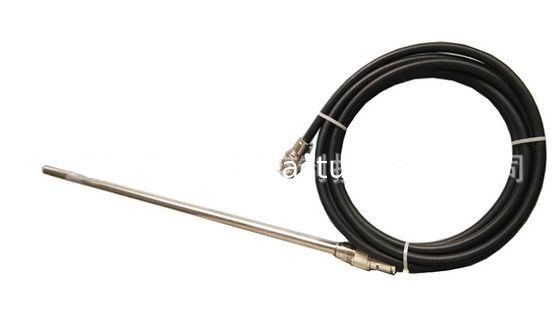

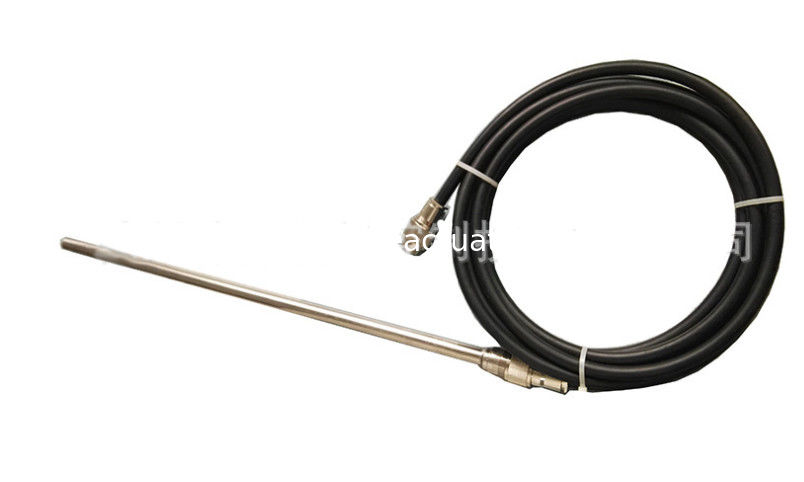

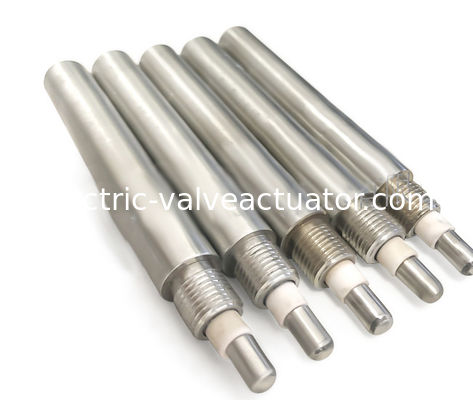

Standart tip sert çubuklu yüksek enerjili ateşleme tabancası
|
|
2
|
XDZ-1-l / g B
|
Standart tip sert çubuk patlamaya dayanıklı yüksek enerjili ateşleme tabancası
|
|
3
|
XDZ-1-l / g K
|
Standart tip sert tabanca sapı yüksek enerjili ateşleme tabancası
|
|
4
|
XDZ-1R-l / d
|
Standart tip yumuşak çubuklu yüksek enerjili ateşleme tabancası
|
|
5
|
XDZ-1R-l / d B
|
Standart tip yumuşak çubuk patlamaya dayanıklı yüksek enerjili ateşleme tabancası
|
|
6
|
XDZ-2-l / g
|
Standart olmayan sert çubuklu yüksek enerjili ateşleme tabancası
|
|
7
|
XDZ-2-l / g B
|
Standart olmayan sert çubuk patlamaya dayanıklı yüksek enerjili ateşleme tabancası
|
|
8
|
XDZ-2R-l / d
|
Standart olmayan yumuşak çubuklu yüksek enerjili ateşleme tabancası
|
|
9
|
XDZ-2R-l / d B
|
Standart olmayan yumuşak çubuk patlamaya dayanıklı yüksek enerjili ateşleme tabancası
|
|
10
|
XDZ-3-l / g
|
Özel elektrikli nozullu yüksek enerjili ateşleme tabancası
|
|
11
|
XDZ-3-l / g B
|
Patlamaya dayanıklı özel elektrikli nozul yüksek enerjili ateşleme tabancası
|
|
12
|
XDZ-4-l / g B
|
Sert çubuklu yüksek boşluklu nokta tabancaları
|
【Not 】
① Tabloda tip kodeli ateşleme tabancası uzunluğu, mm birimine göre
② Tabloda d ateşleme tabancası çapı, seçilebilecek 14mm, 16mm, 18mm serileri var ；
③ Özel tasarım ve üretim talep eden kullanıcıya göre.
1. temel yapılandırma: (bırakın)
2. Performans parametreleri
Çeşitli ateşleme performansı parametreleri:
|
Parametre adı
|
Birim
|
Veri
|
|
Ateşleme voltajını başlatma
|
VDC
|
600 ～ 1400
|
|
merkez elektrot direnci
|
Ω
|
≤0.1
|
|
ateşleme sonu uzun süreli sıcaklık
|
℃
|
≤800
|
|
ateşleme sonu kısa süreli (<5 dak) sıcaklık direnci
|
℃
|
1250
|
3. Taslak ve montaj boyutları
Çizim 3-1, XDZ-1- l ／ 18 Standart tip sert çubuklu yüksek enerjili ateşleme tabancası (L≤1000mm)
Çizim 3-2, XDZ-1-l ／ 18 Standart tip sert çubuklu yüksek enerjili ateşleme tabancası (L ＞ 1000mm)
Çizim 3-3, XDZ-1-l / d B Standart tip sert çubuk patlamaya dayanıklı yüksek enerjili ateşleme tabancası
Çizim 3-4, XDZ-1- l ／ 18 K Standart tip sert tabanca kabzası yüksek enerjili ateşleme tabancası
Çizim 3-5, XDZ-1R-l ／ 18 Standart tip yumuşak çubuklu yüksek enerjili ateşleme tabancası
3-6, XDZ-3 Katalitik fiş ateşleme tabancası
Çizim 3-7, XDZ-4-l-d sert çubuk yüksek basınç boşluklu ateşleme tabancası
|
