IP66 Elektrik Valfı Aktüatörü, Elektrik Vana Konumlandırıcı CHX-1000

IP66 Elektrik Valfı Aktüatörü, Elektrik Vana Konumlandırıcı CHX-1000

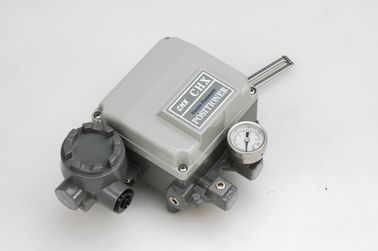

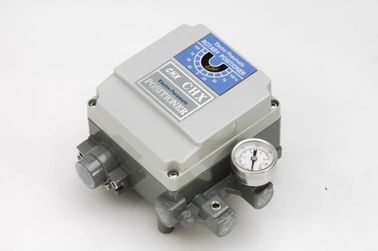

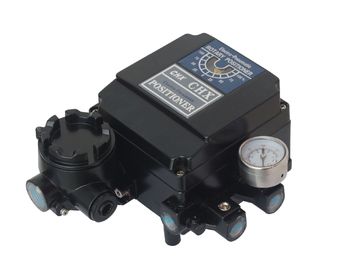

CHX-1000 Elektrikli valf pozisyon alıcısı

CHX -1000R elektrikli pnömatik pozisyoner, pnömatik döner valf aktüatörlerinin dönme işlemi için 4 ila 20 MA'lık bir analog çıkış sinyali veya split aralıkları olan elektrik kontrolörü veya kontrol sistemleri vasıtasıyla kullanılır

özet

Aktüatörler ile uyumlu olmayan CHX-1000 elektrikli valf lokalizörü ve kontrolörden veya kontrol sisteminden gelen 4 ~ 20mA DC akım sinyalini aldıktan sonra , değer konumunu kontrol etmek için ona bağlanan aktüatöre aktarılan hava basıncına aktarın.

Özellikler

1. 5 ila 200Hz'de kovisyon olmadan

Doğrudan eylem ve tepki, tek eylem ve çift eylem arasında kolayca dönüştürülebilir.

3. Titreşimi önlemek için konumlandırıcının daraltılmasından geçilebilen küçük aktüatörler için

4. Düşük hava tüketimi, daha iyi ekonomi

5. 1/2 bölme aralığı, basit parçanın değiştirilmesi ile mevcuttur

Teknik parametre
Temel hata: ±% 1 (tek seferlik); ±% 2 (çift etkili)
Dönüş farkı:% 1 (tek seferlik),% 2 (çift seferlik)
Ölü bant:% 0.4 (tek eylem),% 0.8 (çift eylem)

Nominal seyahat: 0 ~ (10 ~ 100) mm [açısal yolculuk (Köşe hareketi) 0 ~ (50 ° ~ 90 °)]

Hava basıncı: 0.14 ~ 0.55Mpa
Giriş sinyali: 4 ~ 20mA.DC (rutin); 0 ~ 10mA.DC, 4 ~ 12mA.DC, 12 ~ 20mA.DC, 0 ~ 5mA.DC, 5 ~ 10mA.DC
Çıkış basıncı: 0.02-0.5MPa
Gaz tüketimi: tek etkili aktüatör: 3L / dak (hava kaynağı: 0.14Mpa), çift etkili aktüatör: 15L / dak (hava kaynağı: 0.55Mpa)
Çıkış karakteristiği: doğrusal
Ortam sıcaklığı: kendinden güvenlik 40 ~ + 60 ° C, alev geçirmez -20 ~ + 60 ° C
Bağıl nem:% 5 -% 100
Ex tipi (derece): alev geçirmez tip (Exd II BT6), esasen emniyet tipi I (Exia II CT6)
Giriş empedansı: 4 ~ 20mA DC / 280 ± 10Ω (20 ° C'de)
0 ~ 10mA.DC / 950 ± 30Ω (20 ° C'de)
Hava bağlantısı: ZG1 / 4
Güç arabirimi: G1 / 2 ECN serisi -G1 / 2 için kablo girişi (GYB02569u)
Gövde malzemesi: Alüminyum alaşımı Püskürtme yöntemi
Anahat boyutu: 221 × 166.5 × 117.5 (mm) düz hareket 221 × 166.5 × 113.5 (mm) açısal hareket (uzunluk × genişlik × yükseklik)
Ağırlık: 2.8Kg
