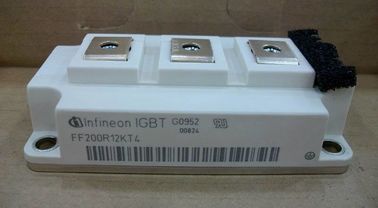

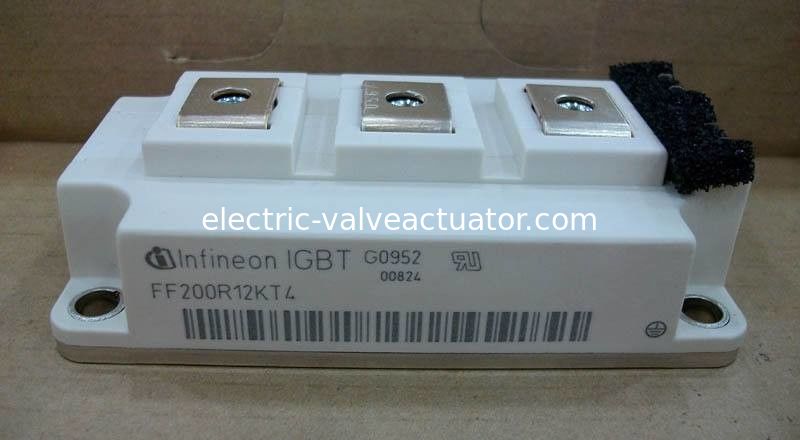

1200V Invertör Çift IGBT Yarım Köprü Modülü FF200R12KT4 Güç Sürücü 62mm C-Serisi

Name: 1200V Invertör Çift IGBT Yarım Köprü Modülü FF200R12KT4 Güç Sürücü 62mm C-Serisi
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF200R12KT4
Price: 210.00 USD
Availability: InStock

Marka Adı:	Infineon
Model Numarası:	FF200R12KT4
Adedi:	1 Set
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1000sets

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

klavüligerus:

1200 V

IC nom IC:

200A

IC:

320A

ICRM:

400A

Ambalaj bilgileri:

Ahşap kutu ambalaj

Yetenek temini:

1000sets

Vurgulamak:

yüksek güç igbt modülü

otomotiv igbt

Ürün Tanımı

yarım köprü 62mm C-serisi 1200 V, inverter çift IGBT modülleri FF200R12KT4 güç sürücü modülü

Maksimum Anma Değerleri

Toplayıcı-emitör voltajı	Tvj = 25 ° C	klavüligerus	1200	V
Sürekli DC toplayıcı akımı	TC = 100 ° C, Tvj max = 175 ° C. TC = 25 ° C, Tvj max = 175 ° C.	IC nom IC	200 320	bir bir
Tekrarlayan tepe toplayıcı akımı	tP = 1 ms	ICRM	400	bir
Toplam güç dağılımı	TC = 25 ° C, Tvj max = 175 ° C	Ptop	1100	W
Kapı yayıcı pik voltajı		VGES	+/- 20	V

Karakteristik değerler

Toplayıcı-Emitör Doygunluk Gerilimi	IC = 200 A, VGE = 15 V Tvj = 25 ° C IC = 200 A, VGE = 15 V Tvj = 125 ° C IC = 200 A, VGE = 15 V Tvj = 150 ° C	VCE oturdu		1,75 2,05 2,10	2,15	V VV
Kapı Eşik Voltajı	IC = 7,60 mA, VCE = VGE, Tvj = 25 ° C.	VGEth	5,2	5,8	6,4	V
Kapı ücreti	VGE = -15 V ... +15 V	QG		1,80		mC
Iç kapı direnci	Tvj = 25 ° C	RGint		3,8		Ω
Giriş kapasitansı	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cíes		14,0		nF
Ters aktarım kapasitansı	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cres		0,50		nF
Toplayıcı-emitör kesme akımı	VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C	ICES			5,0	mA
Gate-emitter kaçak akımı	VCE = 0 V, VGE = 20 V, Tvj = 25 ° C	IGES			400	nA
Açılma gecikme süresi, endüktif yük	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	td açık		0,16 0,17 0,18		us us us
Yükselme süresi, endüktif yük	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	tr		0,045 0,04 0,50		us us us
Kapanma gecikme süresi, endüktif yük	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	td off		0,45 0,52 0,54		us us us
Sonbahar zamanı, endüktif yük	IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	tf		0,10 0,16 0,16		us us us
Nabız başına enerji kaybı	IC = 200 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C. VGE = ± 15 V, di / dt = 4000 A / µs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C	ebediyet		10,0 15,0 17,0		19,0 30,0 36,0
Darbe başına enerji kaybı	IC = 200 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C. VGE = ± 15 V, du / dt = 4500 V / µs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 2,4 Ω Tvj = 150 ° C	Eoff		14,0 20,0 23,0		mJ mJ mJ
SC verileri	VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LSCE · di / dt tP ≤ 10 µs, Tvj = 150 ° C	ISC		800		mJ mJ mJ
Termal direnç, daralma	IGBT / IGBT başına	Rthjc			0135	K / W
Termal direnç, caseto soğutucu	HER IGBT / IGBT başına λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K)	RthCH		0034		K / W
Anahtarlama koşulları altında sıcaklık		Tvj op	-40		150	° C
