Menşe yeri: | Çin |
Marka adı: | Infineon |
Model numarası: | FF50R12RT4 |
Min sipariş miktarı: | 1 Set |
---|---|
Ambalaj bilgileri: | Ahşap kutu ambalaj |
Teslim süresi: | Sözleşmeyi imzaladıktan 25 gün sonra |
Ödeme koşulları: | T/T |
Yetenek temini: | 1000sets |
klavüligerus: | 1200 V | IC nom: | 50A |
---|---|---|---|
ICRM: | 100A | Uygulamalar: | Motor Sürücüleri |
Elektriksel özellikler: | Düşük Anahtarlama Zararları | ||
Vurgulamak: | yüksek güç igbt modülü,otomotiv igbt |

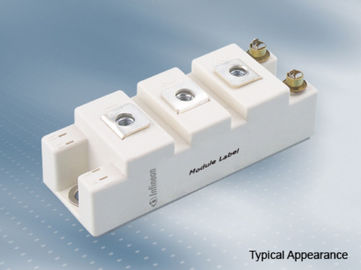

Infineon FF50R12RT4 iyi bilinen 34 mm 1200V çift hızlı IGBT modülleri / fieldtop IGBT4 ve Yayıcı Kontrollü
Tipik uygulamalar
• Yüksek Güçlü Dönüştürücüler
• Motor Sürücüleri
• UPS Sistemleri
Elektriksel özellikler
• Genişletilmiş Çalışma Sıcaklığı Tvj op
• Düşük Anahtarlama Kayıpları
• Düşük VCEsat
• Tvj op = 150 ° C
• Pozitif Sıcaklık Katsayılı VCEsat
Mekanik Özellikler
• İzole Taban Plakası
• Standart Konut
IGBT, Inverter
Maksimum Anma Değerleri
Toplayıcı-emitör voltajı | Tvj = 25 ° C | klavüligerus | 1200 | V |
Sürekli DC toplayıcı akımı | TC = 100 ° C, Tvj max = 175 ° C. | IC nom | 50 | bir |
Tekrarlayan tepe toplayıcı akımı | tP = 1 ms | ICRM | 100 | bir |
Toplam güç dağılımı | TC = 25 ° C, Tvj max = 175 ° C. | Ptop | 285 | W |
Kapı yayıcı pik voltajı | VGES | +/- 20 | V |
Karakteristik değerler
Toplayıcı-Emitör Doygunluk Gerilimi | IC = 50 A, VGE = 15 V Tvj = 25 ° C IC = 50 A, VGE = 15 V Tvj = 125 ° C IC = 50 A, VGE = 15 V Tvj = 150 ° C | VCE oturdu | 1,85 2,15 2,25 | 2,15 | V VV | |
Kapı Eşik Voltajı | IC = 1,60 mA, VCE = VGE, Tvj = 25 ° C. | VGEth | 5,2 | 5,8 | 6,4 | V |
Kapı ücreti | VGE = -15 V ... +15 V | QG | 0,38 | mC | ||
Iç kapı direnci | Tvj = 25 ° C | RGint | 4,0 | Ω | ||
Giriş kapasitansı | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cíes | 2,80 | nF | ||
Ters aktarım kapasitansı | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 0,10 | nF | ||
Toplayıcı-emitör kesme akımı | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 1.0 | mA | ||
Gate-emitter kaçak akımı | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 100 | nA | ||
Açılma gecikme süresi, endüktif yük | IC = 50 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | td açık | 0,13 0,15 0,15 | us us us | ||
Yükselme süresi, endüktif yük | IC = 50 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | tr | 0,02 0,03 0035 | us us us | ||
Kapanma gecikme süresi, endüktif yük | IC = 50 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | td off | 0,30 0,38 0,40 | us us us | ||
Sonbahar zamanı, endüktif yük | IC = 50 A, VCE = 600 V Tvj = 25 ° C. VGE = ± 15 V Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | tf | 0,045 0,08 0,09 | us us us | ||
Nabız başına enerji kaybı | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C. VGE = ± 15 V, di / dt = 1300 A / µs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | ebediyet | 4,50 6,50 7,50 | 19,0 30,0 36,0 | ||
Darbe başına enerji kaybı | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C. VGE = ± 15 V, du / dt = 3800 V / µs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | Eoff | 2,50 4,00 4,50 | mJ mJ mJ | ||
SC verileri | VGE ≤ 15 V, VCC = 800 V VCEmax = VCES -LSCE · di / dt tP ≤ 10 µs, Tvj = 150 ° C | ISC | 180 | mJ mJ mJ | ||
Termal direnç, daralma | IGBT / IGBT başına | Rthjc | 0,53 | K / W | ||
Termal direnç, caseto soğutucu | HER IGBT / IGBT başına λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0082 | K / W | ||
Anahtarlama koşulları altında sıcaklık | Tvj op | -40 | 150 | ° C |
