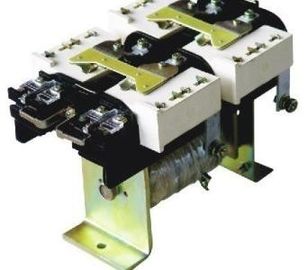

CZO Serisi DC Kontaktör 1500A / 660V Uzaktan DC Güç Hatlarını Kırma Yapma

CE, UL, TÜV ve ROHS sertifikası 1500A / 660V DC Kontaktör CZ0-40C / 20 40A

• Uygulama aralığı

CZO serisi DC kontaktör esas olarak 660V'a kadar nominal DC çalışma gerilimi ve 1500A'ya kadar nominal çalışma akımı için DC güç hatlarının uzaktan yapımı ve kesilmesi için kullanılır, DC motorların farklı başlatma, durdurma, komuta etme ve fiş frenlemesi için uygundur .

Ürünler GB / T14048.1 ve GB14048.4 ulusal standartlarına uygundur .

• Model Açıklaması

Aşağıda 150A anma akımı olan ürünler için yapı , üst ve alt iki tabaka ile düzenlenmiş alan formülüdür. Köprü tipi çift mola serisinin ana kontak sistemi, bağlı manyetik hava üflemeli porselen kilinin yanı sıra, nominal çalışma akımı 5A ile iki-NO iki NC-köprü tipi çift mola yardımcı kontak, kanatlı elektromanyetik sistemin arkasına sabitlenmiştir. .

Anma akımı 250A ve üzeri ürünlerin yapısı düzlemdir, yani manyetik darbeli porselen kili birbirine bağlayan köprü tipi tek mola dizili kontak sistemi ile sertleşme perdeli kenar açısı ile birlikte dönen kanatlı elektromanyetik sistem oluk demektir. trandem'de underframe üzerine sabitlenir. Nominal convetional ısıtma akımı 10A ve rastgele olarak birleştirilebilen beş çift NO ve NC ile köprü tipi çift mola yardımcı kontak, manyetik sistemin arkasına sabitlenmiştir. Nominal akım 100-150A NC ana kontak kontaktörü ve ayrıca 250-1500A nominal akım kontaktör çekme bobininin tamamı enerji tasarrufu işleviyle yapılandırılmış dubleks sarımdır. Bobinin A.B ve C üç bağlantı terminali vardır, kontaktör kendisi için C, kontrol güç kaynağını bağlamak için A ve B kullanılır .

CZ0-250 ~ 1500 kontaktör, çubuk tahrik yardımcı kontakt yapısını benimser, ürünün daha esnek olmasını ve daha uzun ömürlü olmasını sağlar .
