Menşe yeri: | Çin |
Marka adı: | ROTORK |
Model numarası: | IQM serisi |
Min sipariş miktarı: | 1 Set |
---|---|
Ambalaj bilgileri: | Ahşap kutu ambalaj |
Teslim süresi: | sözleşme imzalama sonra 35days |
Ödeme koşulları: | T/T |
Yetenek temini: | 300sets |
Vurgulamak: | üç fazlı elektrik motorları,ac elektrik motorları |
---|
Pnömatik valf aktüatörleri ve hidrolik valf aktüatörleri, Rotork aktüatör IQ3 elektrik aktüatörleri
özet

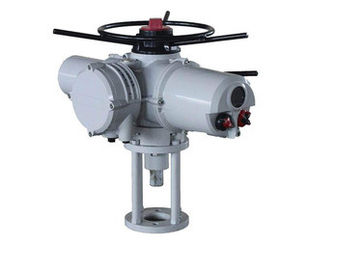

IQ 3 fazlı elektrik aktüatörün modülasyonlu versiyonu, elektro mekanik kontaktörler yerine katı hal geri vitesli bir marş motoruna sahiptir. Hızlı kontrol için hızlı yanıt veren uzaktan kumanda devrelerine sahiptir. Konum kontrolünü optimize etmek için, katı hal yol verici ayrıca bir elektronik motor 'fren' özelliği ekler.
IQM saatte 1,200 başlangıç için uygundur (S4 / Sınıf C). Doğrudan oturma torku çıkış aralığı 10 - 544 Nm (7 - 400 lbf.ft) arasındadır. İkinci kademe dişli kutuları ile, 3.600 Nm (2.655 lbf.ft) 'e kadar çıkış oturma torku ve 77.000 Nm (56.790 lbf.ft) kısmi dönüş torku.
Çok turlu elektrikli aktüatör AÇIK-KAPALI:
IQ10, IQ12, IQ18, IQ20, IQ25, IQ35, IQ40, IQ70, IQ90, IQ91, IQ95
IQC10, IQC12, IQC18, IQC20, IQC25, IQC35, IQC40, IQC70, IQC90, IQC91, IQC95
IA10, IA12, IA18, IA20, IA25, la35, IA40, IA70, IA90, IA91, IA95
Çok turlu elektrikli aktüatör modülasyonlu
Hem giriş hem de çıkış sinyali: 4-20ma
IQM10, IQM12, IQM18, IQM20, IQM25, IQM35, IQM40, IQM70, IQM90, IQM91, IQM95
IM10, IM12, IM18, IM20, IM25, IM35, IM40, IM70, IM90, IM91, IM95
Özellikleri
ROTORK IQ, IQC, IQM, IM serisinin parametreleri: | |
Model numarası.: | IQ IQC IQM IM |
Puanlanmıs tork: | 100Nm-3000Nm |
Döner hız: | 18r / dak 24r / dak 36r / dak 72r / dak |
Güç kaynağı: | üç faz 380V (±% 10) sinyal fazı 220V |
Anma gücü: | 0.05Kw 0.07Kw 0.12kw 0.17kw |
Sıklık: | 50Hz 60Hz |
Anma para birimi: | 0.45A 0.6A 1.3A 0.85A2.1A 3.6A16.5A 35A 88A |
Para birimini başlat: | 0.45A |
Kurulum: | doğrudan monte |
Kontrol metodu: | açma-kapama tipi veya modülasyon tipi (hem giriş hem de çıkış sinyali 4-20ma) |
Koruma sınıfı: | IP 55-IP68 |
Ağırlık: | 25kg-165kg |
Etkili açı | 0-360 ° (ayarlanabilir aralık 0 ° -105 °) |
Temel kontrol: | temel hata ±% 10; geri dönüş farkı ≤% 1; ölü alan ≤% 1 |
Çevresel nem: | aşındırıcı gaz yok |
Flanş kodu ISO5210 | |
Doğrudan monte: | Flanş kodu ISO5210: F16 |
Mil delik çapı (mm): maks∅70 |
