Marka Adı: | OEM |
Model Numarası: | ZR-7.2KV ~ 12KV HY1.5w-0.28 / 13 HY5WS FCD3 |
Adedi: | 1 Takım |
Ödeme Şartları: | / T |
Tedarik Yeteneği: | 1000sets |

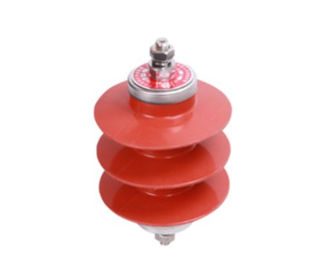

Paratoner, Paratoner Parafudr, Metal Oksit Parafudr 3KV - 220kv ZR-12KV iç mekan
Genel açıklama
1. küçük boyutu, hafif, darbeye dayanıklılık, nakliye sırasında çarpışma hasarı yok, esnek kurulum, anahtar kabininde kullanıma uygundur.
2. özel yapısı, genel sıkıştırma kalıplama, hiçbir hava boşluğu, iyi sızdırmazlık performansı, nem geçirmez ve patlamaya dayanıklı
3. büyük sürünme mesafesi, iyi hidrofobiklik, güçlü leke direnci, istikrarlı performans ve operasyon bakım azaltmak.
4. benzersiz formül çinko oksit varistör, küçük kaçak akım, yavaş yaşlanma, uzun ömürlü.
5.DC referans voltajı ile dikdörtgen akış kapasitesi ve yüksek akım ve büyük akım dayanım kapasitesi standart gereksinimden daha yüksektir.
Güç frekansı: 48Hz ~ 60Hz
Ortam sıcaklığı: -40 ° C ~ + 40 ° C
Maksimum rüzgar hızı: 35m / s'yi geçmez
Yükseklik: 2000m'yi geçmez
Deprem yoğunluğu: 8 dereceyi geçmez
Buz kalınlığı: 10 metreyi geçmemelidir.
Uzun süreli uygulama voltajı, maksimum birlikte çalışma voltajını aşmaz.
Tipi Özellikler
Ana teknik parametreler
Hizmet durum |
sistem nominal Voltaj kV |
sürekli operasyon Voltaj kV |
DC Min U1mA referans Voltaj kV≥ |
Artık gerilim kV≥ |
Meydan dalga şimdiki dürtü dayanım A |
Yüksek şimdiki dürtü kA |
||
1 / 4μs Dik şimdiki dürtü |
8 / 20μs Şimşek şimdiki dürtü |
30 / 60μs anahtarlama şimdiki dürtü |
||||||
5kA şube (Z) |
3 | 3.2 | 7.2 | 14.5 | 13.5 | 11.5 | 200 | 65 |
6 | 4 | 14.4 | 31 | 27 | 23 | |||
6 | 8 | 14.4 | 31 | 27 | 23 | |||
10 | 13.6 | 24 | 51.8 | 45 | 38.3 | |||
35 | 23.4 | 73 | 154 | 134 | 114 | 400 | 100 | |
40.8 | 73 | 154 | 134 | 114 | ||||
42.2 | 73 | 154 | 134 | 114 | ||||
43,2 | 73 | 154 | 134 | 114 | ||||
66 | 67.2 | 121 | 254 | 221 | 188 | 600 | 100 | |
72.5 | 130 | 258 | 224 | 190 | ||||
75.5 | 134 | 270 | 234 | 198 | ||||
110 | 75 | 140 | 287 | 250 | 212 | 600 | 100 | |
78 | 145 | 299 | 260 | 221 | ||||
80 | 148 | 305 | 266 | 226 | ||||
84 | 157 | 323 | 281 | 239 | ||||
88.2 | 168 | 347 | 302 | 256 |
