Marka Adı: | RG |
Model Numarası: | ZJHM |
Adedi: | 1 Takım |
Ödeme Şartları: | / T |
Tedarik Yeteneği: | 1000pcs / ay |

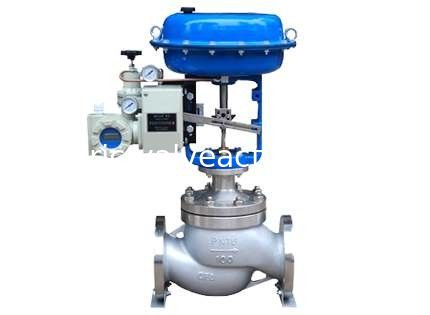

ZJHM tipi ince küçük pnömatik kol regülatörü
Yapı özellikleri ve uygulama aralığı
ZJHM tipi küçük pnömatik manşon regülatörü, pnömatik diyafram yayı ile daha fazla aktüatör ve düzenleme mekanizmasının düşük akış direnci manşonu.Normal manşonlu vana ile karşılaştırıldığında, 1/3, düşük gürültü, büyük basınç diferansiyel endüstriyel proses otomatik kontrol sistemi taleplerinde yaygın olarak kullanılan küçük hacimli, 1/3 büyük akış özelliklerine sahiptir.
DN (mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
Valf yuvası çapı (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
nominal akış katsayısı (Kv) | Staight hattı | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||
Eşit yüzde | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
PN (Mpa) | 0.6; 1.6; 4.0; 6.4 | ||||||||||||
gezi (mm) | 16 | 25 | 40 | 60 | |||||||||
Akış özellikleri | Düz çizgi / Eşit yüzde | ||||||||||||
Orta sıcaklık (℃) |
-20 ~ 200 (normal sıcaklık) -40 ~ 450 (orta sıcaklık) |
||||||||||||
Flanş boyutu, tip |
JB / T79.2-94 düz tipe göre PN6 16; PN40 64 JB / T79.2-94'e göre Konkav tip |
||||||||||||
Vana malzemesi | PN (Mpa) | 0.6,1.6 | HT200 / ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||
4.0,6.4 | ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||||
Valf çekirdek malzemesi | 1Cr18Ni9 / 0Cr18Ni12Mo2Ti | ||||||||||||
Vana üst kapak tipi |
Normal tip (normal sıcaklık), Isı plakası tipi (orta sıcaklık) |
||||||||||||
Ayarlanabilir oran | 50: 1 |
