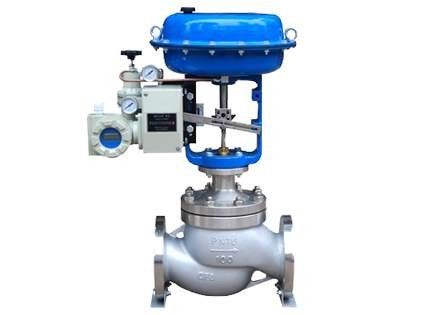

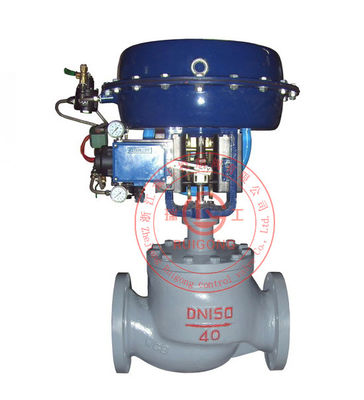

ANSI125 25mm Tek Koltuk Düzenleme Valfi ZHLS 6.4MPa

ZHLS küçük tek kişilik düzenleyici valf yapısı kompakttır, S aerodinamik kanala sahiptir, basınç düşüşünün kaybını küçük, büyük akış, ayarlanabilir aralık ve yüksek hassasiyetli, IEC534-1-1976 standardının akış karakteristiği yapar.

Düzenleyici valf sızıntısı ANSI B16.104 standartlarına uygundur.Yaylı ince film aktüatörlü ayar vanası, kompakt yapısı, büyük çıkış gücü.

Bu ürün GB / T4213-92 ile uyumludur

Teknik parametreler ve performans

Valf gövdesi

Stil: tek kişilik döküm küresel vana ile

Nominal boyut: 20, 25 mm

Nominal basınç: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 bin

PN1.6, 4.0, 6.4MPa

Bağlantı tipi: flanş bağlantısı: FF, RF, RJ, LG, oluk tipi, gömülü tip

Flanş standardı, JIS B2201-1984, ANSI B16.5-1981, JB / T79.1-94, vb.

Kaynak bağlantısı: eşarp kaynağı SW

Malzeme: çelik döküm (ZG230-450), paslanmaz çelik döküm (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), titanyum vb.

Kapakta: normal model (P): 17 ~ + 230 ℃

Uzama tipi I (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃

Uzama tip II (EII): - 100 ~ 45 ℃

Uzama tip III (EIII): 196 - - 196 ℃

Not: çalışma sıcaklığının çeşitli malzemelerin izin verilen kapsamını aşmasına izin verilir.

Rakor tipi: cıvata kelepçesi tipi

Ambalaj: liç dokuma ptfe asbest, asbest, grafit içeren v-tipi ptfe

Vanadaki bileşenler

Valf göbeği tipi, tek tip pistonlu valf çekirdeği

Akış özelliği: metal yuva: yüzde (% CF) ve doğrusal özellikler (LCF), bkz. Şekil 1 ve şekil 3

0.4-14 yüksek hassasiyetli akış karakteristiği IEC534-2-1976 standardından Cv

Yumuşak yuva: yüzde yüzdesi (TF) ve doğrusal özellikler (LTF), bkz. Şekil 2 ve şekil 3

Not: PTFE koltuk çalışma sıcaklığı ve basınç farkı hakkında, lütfen şekil 5'e bakın

Malzeme: paslanmaz çelik (1 cr18ni9ti, 1 cr18ni12mo2ti, ph, 9 cr18 17-4, 316 l), titanyum alaşımı, paslanmaz çelik kaynak şirketi ve korozyona dayanıklı alaşım vb.

Icra organları

Stil: HA daha fazla yay filmi aktüatörü

Diyafram malzemesi: etilen propilen kauçuk naylon kumaş, naylon kumaşa nitril bütadien kauçuk klips

Yay aralığı: 20 ~ 100, 80 ~ 240 kpa

Gaz besleme basıncı: 140 ila 400 kpa

Hava arayüzü: Rc1 / 4 "

Ortam sıcaklığı: - 30 ~ + 70 ℃

Vana çalışma stili: pozitif eylem veya reaksiyon aktüatörlü gaz kapatma tipi veya açık tip vana

Ek: konumlandırıcı, hava filtresi ve basınç tahliye cihazı, bir valf, strok anahtarı, valf konumu vericisi, el çarkı vb.

verim

Vana sızıntısı: metal yuva: ANSI B16.104-1976 seviye iv ile uyumlu olarak nominal kapasitenin% 0,01'inden az

Yumuşak koltuk: 10-7'nin nominal kapasitesinden daha az, ANSI B16.104-1976 seviye iv'e uygundur

Yoksullara geri dönün: gezinin% 1'inden fazlası küçük olan yer bulucu,

İnmenin% 3'ünden fazlasında küçük bir yer bulucu olmadan (LHAI tipi tüm hareketin% 5'i küçük)

Temel hata: her yere küçük artı veya eksi% 1 getirin

Yol boyunca artı veya eksi% 5'lik küçük bir yer bulucu olmadan (artı veya eksi% 3 için VPE, HEP'li LHAI + / -% 2'dir)

Not: v tipi ptfe paketleme standardı

Ayarlanabilir aralık: 50: 1 Cv 14 veya daha az veya daha az (0,25) veya spake (Cv 0,16 veya daha az)
