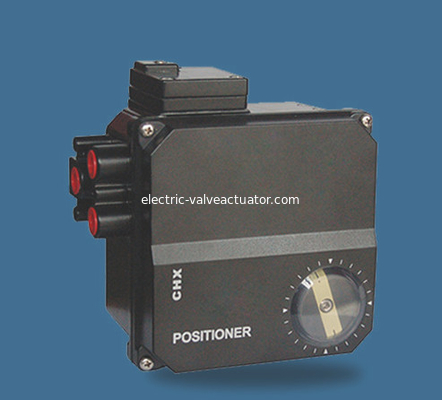

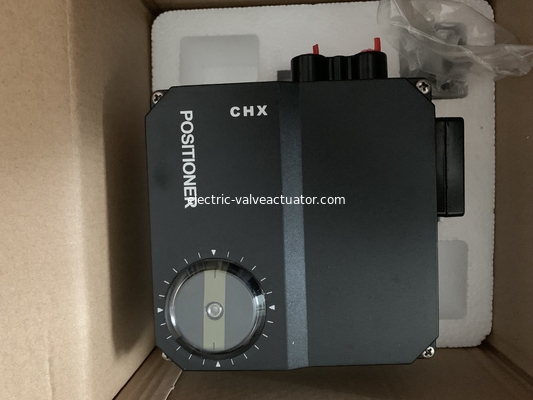

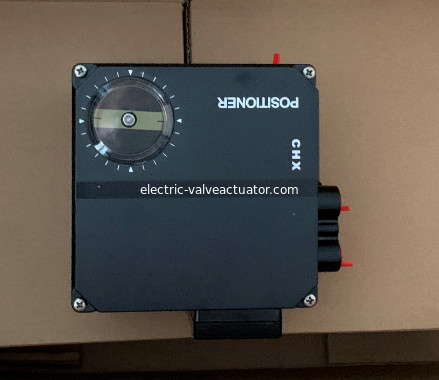

20mA DC Elektrikli Valf Konumlandırıcı IP66 CHX-724 Alüminyum Alaşımlı

Elektrikli Valf Konumlandırıcı NE724/SI CHX konumlandırıcı CHX-724 ELEKTRO-PNÖMATİK KONUMLANDIRICI

Chx700 elektrikli valf konumlandırıcı, regülatörden veya bilgisayar IO portundan gelen 4-20mA DC sinyalini aerodinamik kuvvete dönüştürür ve açısal yer değiştirmeyi veya doğrusal yer değiştirmeyi gerçekleştirmek için düzenleme valfini tek etkili veya çift etkili silindirden geçirir.Kapalı döngü kontrolü, kam geri besleme sistemi aracılığıyla gerçekleştirilir, böylece ayar valfi, giriş sinyaliyle orantılı doğru açısal yer değiştirme veya doğrusal yer değiştirme elde edebilir.

- standart giriş sinyali 4 ~ 20 mA DC 0 ~ 20 mA DC

- bölünmüş aralık 4 ~ 12 Ma DC 12 ~ 20 mA DC

- giriş empedansı 220 Ω± 10 Ω

- Maksimum geri besleme açısı 95 °

- düz vuruş 20-140mm

- kontrol yönünün pozitif ve negatif reaksiyonu

- vuruş ve sinyal arasındaki doğrusal ilişki

- gaz besleme basıncı 0.14 ~ 0.8MPa

- hava besleme basıncının etkisi ＜ %0,2 / 10KPA

- ortam sıcaklığı - 25 ~ + 85 ℃

- ortam sıcaklığının etkisi ≤ %0,05 ℃

- koruma sınıfı IP54

- gaz tüketimi 0,5m3n/h

Aktüatör φ 4, φ altı ile uyumlu servo sürgülü valf

Aktüatör yükü nispeten kararlı olduğunda performans:

- ölü bant ≤ %0.4

- histerezis ＜ %0.7

- doğrusallık ＜± 1%

Titreşim etkisi (1.5g – 100Hz) ≤ %1

Yapı malzemesinin kabuğu, dış yüzeyi glutamik asit muameleli ve elektrostatik toz püskürtme kaplamalı alüminyum alaşımdır, kapak polikarbonattır ve iç parçalar, korozyona dayanıklı malzemeler olan ve yüzey tekniğine tabi olan paslanmaz çelik ve alüminyum alaşımıdır. tedavi.

Gelen arayüz G1 / 2 veya M20 × bir nokta beş

Uygulanabilir kablo φ 5 – φ on

Hava borusu arayüzü ZG 1/4"

Ağırlık: yaklaşık 2.3kg
