Menşe yeri: | Çin |
Model numarası: | GT52 GT160 |
Min sipariş miktarı: | 1 Set |
---|---|
Ambalaj bilgileri: | Ahşap kutu ambalaj |
Teslim süresi: | Sözleşmeyi imzaladıktan 15 gün sonra |
Ödeme koşulları: | T/T |
Yetenek temini: | 1000sets |
Marka adı: | OEM | Oyunculuk Türü: | tek etkili ve çift etkili. |
---|---|---|---|
Pnömatik Aktüatörler: | AT / GT Serisi Pnömatik Aktüatörler | silindir blok: | Yüksek kaliteli Alüminyum Alaşımlı Silindir Bloğu |
Vurgulamak: | electro hydraulic actuator,elektromanyetik fren |

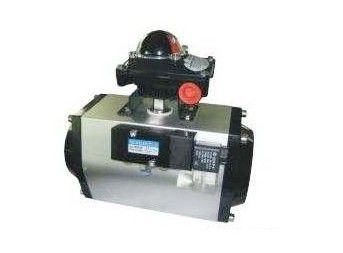

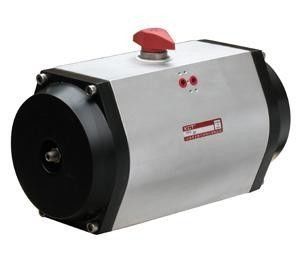

GT52 Çift etkili Pnömatik Valf Aktüatörü Yüksek Çıkış Gücü
Pnömatik Aygıt GT52 çift etkili Pnömatik Aktüatör
1.single oyunculuk ve çift oyunculuk.
2. hizmet ömrünü uzatın.
3.high kalite ve uygun fiyat.

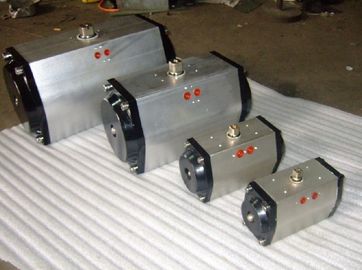

AT / GT serisi pnömatik aktüatörler.DA ve SR pnömatik aktüatörler, Kelebek Vanalar ve Küresel Vanalar ile çalışacak şekilde tasarlanmıştır.
1. Simetrik yapıların çift pistonlu raf ve pinyon tasarımı, hızlı ve düzgün hareket, yüksek hassasiyetli, yüksek çıkış gücü, sadece mevcut pistonun dönme yönüne göre piston takımının konumunu değiştirerek.
2. Sert delikli (özel durumlarda anodik oksidasyon + kaplama), uzun ömür, düşük sürtünme katsayısı, iç delik ve dış yüzeyin hassas işlenmesiyle yüksek kaliteli alüminyum alaşım silindir bloğunun ekstrüzyonu.
3. Entegre tasarım, tüm ikili rol ve aktüatör modellerinin bir rolü aynı silindir ve uç kapakları, hareket modunu değiştirmek için bir yay veya yay yükleyerek kolayca çıkarılır.
4. Hem önceden hazırlanmış hem de montaj esnasında birleştirilmiş yay grupları, ya da bahar sayısını değiştirmek için kolay ve emniyetli yerinde kullanın.
madde | Çıkış torku (Nm) | |||
0.4MPa | 0.5MPa | 0.6MPa | 0.7Mpa | |
GT52 | 15.6 | 19.5 | 23.4 | 27.3 |
GT63 | 23.2 | 29 | 34.8 | 40.6 |
GT83 | 56 | 70 | 84 | 98 |
GT110 | 112.8 | 141 | 169.2 | 197.4 |
GT127 | 220 | 275 | 320 | 385 |
GT160 | 440 | 550 | 660 | 770 |
GT190 | 734 | 917 | 1101 | 1284 |
GT210 | 948 | 1185 | 1422 | 1659 |
GT254 | 1740 | 2175 | 2610 | 3045 |
Boyut mm |
| iplik | |||||||||||||||||||||||
tip | bir | B | C | D | ΦE | ΦF | ΦG | ΦH | ben | ΦJ | □ K | L | M | N- | O | P | S | R, Q × | ΦS | T | U | ||||
NA | NA | 90 ° | 120 ° | 180 ° | |||||||||||||||||||||
GT52 | 50 | 59 | 74 | 94 | 104 | 12 | 12 | ISO FO3 | ISO FO5 | M5 8 × | 23.8 | CH.11 | 125 | 146 | 191 | Böl.10 | 80 | M6 10 × | 2 | 18 | 812 | 12 | 40 | 114 | 1/8" G |
GT63 | 60 | 70 | 88 | 108 | 118 | 12 | 12 | ISO FO5 | ISO FO7 | M6 10 × | 23.8 | CH.14 | 140 | 151 | 196 | Böl.10 | 80 | M8 13 × | 2 | 18 | 1015 | 16 | 40 | 128 | 1/8" G |
GT83 | 65 | 91 | 108 | 128 | 138 | 14 | 18 | ISO F05 | ISO FO7 | M6 10 × | 32,3 | CH.17 | 182 | 207 | 270 | Böl.10 | 80 | M8 13 × | 2 | 19 | 1015 | 16 | 40 | 148 | 1/8" G |
GT110 | 90 | 120 | 140 | 160 | 170 | 19.5 | 25 | ISO FO7 | ISO F10 | M8 13 × | 40,3 | CH.22 | 222 | 252 | 323 | CH.14 | 80 | M10 16 × | 2.5 | 24.5 | 1422 | 22 | 40 | 180 | NAMR |
GT127 | 103 | 137 | 160 | 180 | 190 | 28 | 40 | ISO FO7 | ISO F10 | M8 13 × | 53.3 | CH.22 | 284 | 350 | 450 | CH.20 | 80 | M10 16 × | 3 | 25 | 2025 | 30 | 40 | 200 | NAMR |
GT160 | 110 | 172 | 198 |
| 228 | 36 | 40 | ISO F10 | ISO F12 | M10 16 × | 66.3 | CH.27 | 378 | 442 | 568 | CH.28 | 130 | M12 20 × | 3 | 29 | 2830 | 42 | 50 | 248 | NAMR |
GT190 | 125 | 224 | 255 |
| 285 | 47 | 60 |
| ISO F14 |
| 79.3 | CH.36 | 412 | 485 | 632 | CH.32 | 130 | M16 25 × | 4 | 40 | 3234 | 48 | 50 | 305 | NAMR |
GT210 | 135 | 224 | 255 |
| 285 | 47 | 60 |
| ISO F14 |
| 79.3 | CH.36 | 452 | 526 | 676 | CH.32 | 130 | M16 25 × | 4 | 40 | 3234 | 48 | 50 | 305 | NAMR |
GT254 | 159 | 272 | 302 |
| 332 | 47 | 60 |
| ISO F14 |
| 105.3 | CH.46 | 603 | 705 | 905 | CH.32 | 130 | M20 28 × | 4 |
