ZHJ-2 Titreşim Hızı Sensörü

çalışma prensibi

ZHJ-2 titreşim sensörü, manyetik indüksiyon prensibiyle tüm titreşim sinyallerini elektrik sinyallerine dönüştürür.

Esas olarak manyetik devre, bobin bileşenleri, yay sönümleme komponentleri ve vb.den oluşur. Sensör kabuğunun içine sabit şekilde sabitlenmiş yedek bobin bileşenleri ve bir sping ile kabuk üzerinde asılı bir mıknatıs vardır. Sensör kendi frekans aralığında çalışırken bobinler ve mıknatıs arasında nispi bir hareket olabilir, bobinler manyetik çizgileri kesecek ve bir indüktif elektromotor kuvvetini (endüktif voltaj) üretecek, bu voltaj sensör kabuğunun titreşim oranıyla orantılı olacaktır.

Teahnical Parametreler

1. Duyarlılık: 30mV / mm / s 2.Accellerayion: 8g

3. ölçüm aralığı: 2mm

4. Frekans tepkisi: 10 ~ 300Hz

Çevre ortam sıcaklığı: -10 ~ 100 ℃ (bağıl nem; ≤90 ％)

6. Ölçme yöntemleri: dikey, yatay.

7.Weight: 250g

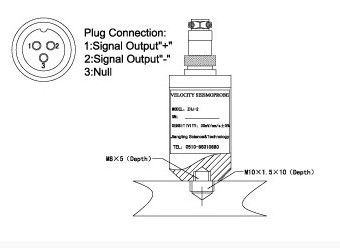

8. Sabit delik: M10 × 1.5 × 10 (derinlik)

9.altmal boyut: φ35 × 60mm
