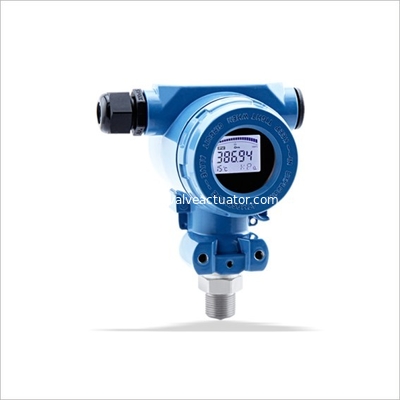

SWP-T20X Serisi Diferansiyel Seviye Transmitteri Mekanik Basınç Sensörü

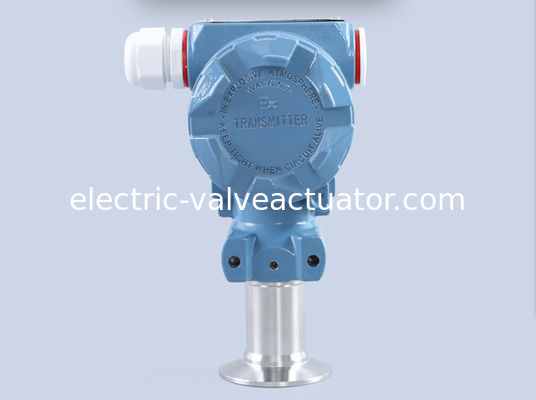

SWP-T20X serisi ekonomik basınç transmiteri Mekanik basınç sensörü


Sözet

Swp-t20x serisi ekonomik basınç vericisi, uluslararası ileri düzeyde ithal seramik piezodirençli sensörü benimser, yüksek hassasiyetli elektronik bileşenlerle işbirliği yapar ve sıkı bir süreçle monte edilir.Seramik direnç sensörünün teknik avantajlarından tam anlamıyla yararlanan ara sıvı içermeyen kuru basınç ölçüm teknolojisi benimsenmiştir, böylece swp-t20x serisi basınç transmiteri mükemmel teknik performansa sahiptir.Yüksek stabilite ve yüksek ölçüm doğruluğu.

Swp-t20x serisi ekonomik basınç transmiteri çok çeşitli model, aralık ve proses bağlantı şekillerine sahiptir.Petrol, kimya endüstrisi, elektrik enerjisi, metalurji, eczacılık, gıda vb. gibi birçok endüstriyel alanda yaygın olarak kullanılabilir. Çeşitli durumlara ve endüstriyel ölçüm ortamlarına uyum sağlayabilir.Geleneksel basınç göstergesi ve geleneksel basınç vericisinin ideal bir yükseltme ürünü ve endüstriyel otomasyon alanında ideal bir basınç ölçüm cihazıdır.

Main özellikleri

◆ yüksek kararlılık, her yıl tam ölçeğin %0,1'inden daha iyi.

◆ Küçük sıcaklık değişimi, ölçüm elemanındaki ara sıvı ortadan kaldırıldığından, sensör yalnızca yüksek ölçüm doğruluğu elde etmekle kalmaz, aynı zamanda sıcaklıktan daha az etkilenir.

◆ iyi devre güvenilirliği ve güçlü anti-parazit performansı ile iyi güvenilirlik büyük ölçekli IC benimsenmiştir.

◆ geniş uygulanabilirlik Ürün, endüstriyel ölçümde çeşitli ortamlara uyum sağlayabilen çeşitli modellere, proses bağlantı biçimlerine ve üretim malzemelerine sahiptir.

◆ kolay kurulum ve bakım.Ürün makul bir yapıya, küçük hacme ve hafifliğe sahiptir.Doğrudan herhangi bir pozisyonda kurulabilir.

Wçalışma prensibi

Cihaz, sıcaklık sensörü aracılığıyla sıcaklık sinyalini elektrik sinyaline dönüştürür ve ardından ön yükseltici, analogdan dijitale dönüşüm için CPU'nun a/d dönüştürme modülüne gönderilen elektrik sinyalini yükseltir ve filtreler.Son olarak, CPU veri işleme, görüntüleme ve PWM çıkışı gerçekleştirir.Prensip blok şeması aşağıdaki gibidir:

Ölçülen ortamın basıncı, doğrudan sensörün seramik diyaframına etki ederek diyaframın ortam basıncıyla orantılı küçük bir yer değiştirme üretmesine neden olur.Normal çalışma koşulları altında, diyaframın maksimum yer değiştirmesi 0,025 mm'den fazla değildir.Elektronik devre bu yer değiştirmeyi algıladıktan sonra, bu yer değiştirmeyi bu basınca karşılık gelen standart bir endüstriyel ölçüm sinyaline dönüştürür.Aşırı basınç durumunda, diyafram doğrudan katı seramik alt tabakaya bağlanır.Diyafram ve alt tabaka arasındaki boşluk sadece 0,1 mm olduğundan, aşırı basınç durumunda diyaframın maksimum yer değiştirmesi yalnızca 0,1 mm olabilir.Bu nedenle yapı, diyaframın aşırı deformasyon oluşturmamasını sağlar.Sensör iyi bir stabiliteye ve yüksek güvenilirliğe sahiptir.

Tteknik parametre

◆ doğruluk seviyesi: 0,5

◆ dönüş farkı %0.1 fs

◆ sıcaklık etkisi ± %0,1/10 ℃

◆ çalışma voltajı DC 13V ~ 30V

◆ yıllık istikrar ± %0,2

◆ sinyal çıkışı 4 ~ 20mA

◆ izin verilen aşırı gerilim aralığı %150

◆ toplam boyut 120 × altmış × 100 maks

◆ maksimum basınç aralığı %200

◆ izin verilen sıcaklık ortamı -20 ~ 70 ℃ ortam -20 ~ 80 ℃
