| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Model numarası: | GT serisi |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Ambalaj bilgileri: | Ahşap kutu ambalaj |
| Teslim süresi: | Sözleşmeyi imzaladıktan 15 gün sonra |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000sets |
| Oyunculuk türü: | Çift Kişilik | Pnömatik aktüatörler: | AT / GT serisi pnömatik aktüatörler |
|---|---|---|---|
| Marka adı: | OEM | silindir blok: | Yüksek kaliteli Alüminyum Alaşımlı Silindir Bloğu |
| Vurgulamak: | electro hydraulic actuator,elektromanyetik fren |
||

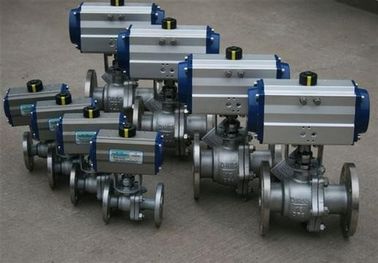

GT Pnömatik Elektrik Valfı Aktüatörü Kelebek Vanalarla Tek Aktiflik
pnömatik aktüatör
Oyunculuk türü: tek veya çift
Döndürme açısı: standart tip: 90, standart dışı tip: 0-180

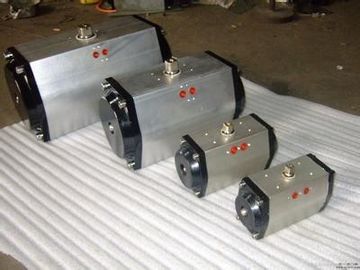

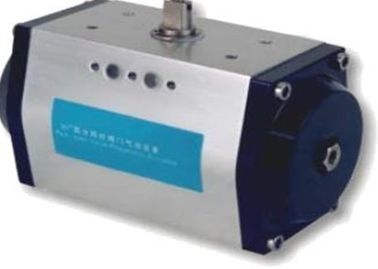

AT / GT serisi pnömatik aktüatörler.DA ve SR pnömatik aktüatörler, Kelebek Vanalar ve Küresel Vanalar ile çalışacak şekilde tasarlanmıştır.
İkili eylem:
model | Çıkış torku (Nm) | |||||
0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7Mpa | 0,8 MPa | |
GT52 | 12.7 | 16.9 | 21.2 | 25.4 | 29,7 | 33.9 |
GT63 | 18.7 | 24,9 | 31.1 | 37 | 43.6 | 49,8 |
GT83 | 45,4 | 60.6 | 75,7 | 90.8 | 106 | 121.1 |
GT92 | 63.8 | 84,8 | 106 | 127.2 | 148.4 | 169.6 |
GT110 | 91.2 | 121.6 | 152 | 182,4 | 212.8 | 243.2 |
GT127 | 182,4 | 243.2 | 304 | 364,8 | 425,6 | 486,4 |
GT160 | 361,9 | 482,4 | 603,1 | 723.6 | 844,2 | 964,8 |
GT190 | 754 | 1005 | 1256 | 1507 | 1759 | 2010 |
GT210 | 810 | 1075 | 1344 | 1613 | 1882 | 2151 |
GT255 | 1654 | 2206 | 2757 | 3309 | 3860 | 4412 |
GT300 | 2544 | 3392 | 4241 | 5089 | 5937 | 6784 |
GT350 | 4040 | 5387 | 6734 | 8081 | 9428 | 10774 |
Tek eylem :
| model | Bahar Sayısı | hava basıncı (dar) | bahar sıfırlaması | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | ||||||||
| başla | son | başla | son | başla | son | başla | son | başla | son | ||
| GTE52 | 8 | 11.3 | 4.1 | 15.6 | 8.4 | 19.8 | 12.6 | 12.8 | 5.6 | ||
| 10 | 9.9 | 0.9 | 14.2 | 5.2 | 18.4 | 9.4 | 16 | 7 | |||
| 12 | 14.2 | 2 | 18.4 | 6.2 | 19.2 | 8.4 | |||||
| GTE63 | 8 | 16.6 | 6.1 | 22.8 | 12.3 | 28,7 | 18.2 | 18.8 | 8.3 | ||
| 10 | 14.5 | 1.4 | 20.7 | 7.6 | 26,6 | 13.5 | 23.5 | 10.4 | |||
| 12 | 18.6 | 2.9 | 24.5 | 8.8 | 28.2 | 12.5 | |||||
| GTE83 | 8 | 25.2 | 5.1 | 40,4 | 20.3 | 55.5 | 35.4 | 70,6 | 50,6 | 40,3 | 20.2 |
| 10 | 35.4 | 10.2 | 50.5 | 25.3 | 65.6 | 40,4 | 50.4 | 25.2 | |||
| 12 | 45,5 | 15.2 | 60.6 | 30,3 | 60.5 | 30.2 | |||||
| GTE92 | 8 | 35.5 | 6.8 | 56,5 | 27,8 | 77.7 | 49 | 98.9 | 70.2 | 57 | 28.3 |
| 10 | 49,3 | 11.8 | 70.5 | 33 | 91.7 | 54.2 | 73 | 35.5 | |||
| 12 | 63.5 | 19.8 | 84.7 | 41 | 86.2 | 42.5 | |||||
| GTE110 | 8 | 85.8 | 29.5 | 116.2 | 59.5 | 146.6 | 90.3 | 92.1 | 35.8 | ||
| 10 | 76.8 | 6.4 | 107.2 | 36,8 | 137.6 | 67.2 | 115.2 | 44.8 | |||
| 12 | 98.3 | 13.8 | 128.7 | 44.2 | 138.2 | 53,7 | |||||
| GTE127 | 8 | 105.6 | 19.2 | 166.4 | 80 | 227.2 | 140.8 | 288 | 201,6 | 163.2 | 76.8 |
| 10 | 147.2 | 39,2 | 208 | 100 | 268,8 | 160.8 | 204 | 96 | |||
| 12 | 188.8 | 59.2 | 249.6 | 120 | 244,8 | 115.2 | |||||
| GTE145 | 8 | 135 | 83.7 | 215 | 163 | 269 | 204 | 155 | 103 | ||
| 10 | 189 | 124 | 243 | 165 | 194 | 129 | |||||
| 12 | 163 | 85,7 | 233 | 155 | |||||||
| GTE160 | 8 | 225.1 | 52.3 | 345.6 | 172.8 | 466.3 | 293.5 | 586,8 | 414 | 309,6 | 136.8 |
| 10 | 311,4 | 95.4 | 432.3 | 216.1 | 552,6 | 336,6 | 387 | 171 | |||
| 12 | 277,2 | 18 | 397,9 | 138,7 | 518,4 | 259,24 | 464. | 205.2 | |||
| GTE190 | 8 | 419.2 | 78 | 669,2 | 329 | 920,2 | 580 | 1171,2 | 831 | 676 | 355,8 |
| 10 | 587 | 156 | 837,3 | 407 | 1088,3 | 658 | 849 | 418,7 | |||
| 12 | 753,4 | 241 | 1004,4 | 492 | 1015 | 502,6 | |||||
| GTE210 | 8 | 465 | 309 | 734 | 578 | 917 | 723 | 497 | 341 | ||
| 10 | 648 | 454 | 832 | 599 | 621 | 427 | |||||
| 12 | 563 | 330 | 745 | 512 | |||||||
| GTE255 | 8 | 920 | 185 | 1472 | 737 | 2023 | 1288 | 2575 | 1840 | 1469 | 734 |
| 10 | 1288 | 360 | 1839 | 911 | 2391 | 1463 | 1846 | 918 | |||
| 12 | 1656 | 549 | 2208 | 1101 | 2208 | 1101 | |||||
| GTE300 | 8 | 1416 | 278 | 2264 | 1126 | 3113 | 1975 | 3961 | 2823 | 2266 | 1128 |
| 10 | 1982 | 562 | 2831 | 1411 | 3679 | 2259 | 2830 | 1410 | |||
| 12 | 2549 | 846 | 3397 | 1694 | 3395 | 1692 | |||||
| GTE350 | 8 | 2248 | 450 | 3595 | 1797 | 4942 | 3144 | 6289 | 4491 | 3590 | 1792 |
| 10 | 3147 | 897 | 4494 | 2240 | 5841 | 3591 | 4490 | 2240 | |||
| 12 | 2698 | 17 | 4046 | 1364 | 5393 | 2711 | 5370 | 2688 | |||
Montaj ölçüsü:
M00 | bir | B | C | D | E | F | G, | 'H | ben | J | K | L | L1 | m | z | N- | O | P | S | R, | S |
50 | 16 |
| 80 |
| 30 | 27.5 | 1/4 " | 72 | 20 | 10 | 67 | 194 | 162 |
|
| M5 10 × |
| 36 |
| M5 7.5 × |
|
65 | 16 |
| 80 |
| 30 | 27.5 | 1/4 " | 88 | 20 | 30 | 82 | 242 | 202 | 0.5 | 54 | M5 10 × |
|
| 70 |
| M6 8 × |
80 | 16 | 80 | 130 | 30 | 30 | 27.5 | 1/4 " | 102 | 20 | 30 | 98 | 278 | 236 | 0.5 | 54 | M6 10 × | M 48 × |
| 70 |
| M8 11 × |
105 | 16 | 80 | 130 | 30 | 30 | 31.5 | 1/4 " | 134 | 30 | 30 | 123.5 | 364 | 320 | 0.5 | 54 | M6 10 × | M 48 × | 70 | 102 | M8 8 × | M10 × 12 |
125 | 22 | 80 | 130 | 30 | 30 | 31.5 | 1/4 " | 153 | 30 | 30 | 141 | 442 | 400 | 0.5 | 54 | M8 × 12 | M 48 × | 70 | 102 | M8 8 × | M10 14 × |
160 | 22 | 80 | 130 | 30 | 30 | 35 | 3/8 " | 190 | 40 | 40 | 180 | 520 | 470 | 0.8 | 52 | M8 × 12 | M 48 × | 102 | 125 | M10 × 12 | M12 14 × |
