Çoklu dönüşlü küçük elektrikli valf aktüatörü doğru valf konumlandırma 24V DC

Çoklu dönüşlü küçük elektrikli valf aktüatörü doğru valf konumlandırma 24V DC

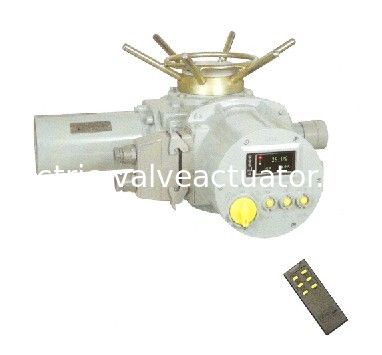

Non-invaziv F-DZW Serisi çok turlu elektrikli valf aktüatörler, vana açma ve kapama kontrolünde elektrikli valf tahrikidir. Kapı valfleri için, hareket komutunu doğru bir şekilde kontrol edebilen glob valfleri, gaz kelebeği valfleri, diyafram valfleri, uzaktan kumanda, merkezi kontrol ve en iyi sürücünün otomatik kontrolü için vana. Bu serisi sadece elektrik santralleri için değil aynı zamanda petrokimya, metalurji, kamu hizmetleri vb. De kullanılabilir.

teknik parametreler

Ortam sıcaklığı -20 ℃ ~ +60 ℃

Nem ≤% 95 (+25 ° C)

Koruma sınıfı IP55, IP65 (özel sipariş)

Tekrarlama doğruluğu ≤% 7 tork

Konum sapmasını ≤ 5 ° tekrar edin

Ana elektrik parametreleri

Güç üç fazlı 380V AC ±% 10 50Hz

Tip 24 pinli konnektör 6 kutuplu terminal

İletişim 500VAC / DC 16A 600VAC / DC 35A

İletken kesiti ≤ 2.5mm2 ≤ 6mm2

Giriş / çıkış sinyali anahtarı girişi harici / dahili güç kaynağı

Gerilim 24VDC ±% 10 akım ≤ 10mA

Darbe genişliği:> 100ms

Optik izolasyon

Anahtar çıktı çıkışı: 4 yönlü pasif kontak

Kapasite: 125VAC / 30VDC 5A

Pozisyon geri besleme çıkış aralığı: 4 ~ 20mA

Yük kapasitesi: ≤ 750Ω

Doğrusallık: ≤% 0.3

özellik
1. Cihazın temassız algılama elemanı kullanılarak invaziv olmayan, yerinde çalıştırılması.
2. İnsan-makine arayüzü, yüksek parlaklık, yüksek kontrastlı ekran, İngilizce menü, kullanıcı dostu kurulum ve hata ayıklama.
3. Kızılötesi uzaktan kumanda, kızılötesi uzaktan kumanda, devreye alma, çalıştırma veya parametre ayarları ve sorguları için aktüatörün özel konumunda kurulabilir.
4. Hassas konumlandırma, doğru valf konumlandırma. Hassas vana konumu izleme için dijital sensörler.
5. Kontrol modu, kullanıcılar için uzaktan kumanda çeşitli, hem de iç uzaktan kumanda sinyalleri elektrik izolasyonu elde etmek.
6. Sinyalsiz konfigürasyon, kullanıcıya seçebilmek için 4'e kadar kontak sinyali çıkışı, her kanal sinyali serbestçe tanımlanabilir.
7. Otomatik faz sırası düzeltme, uygulama ajansı dönme ayarlamak için ücretsiz olacak, CPU gücü otomatik olarak faz sırasını düzeltebilir, ne olursa olsun güç faz sırası kablolama.
8. Faz koruma, CPU güç fazına ve çıkış faz kaybına karşı koruma özelliğine sahiptir.
9. Hatanın hızlı bir şekilde başa çıkmasına rağmen, hata teşhisi, dahili CPU, sürekli çeşitli bilgi toplamak için ajansı uygulayan, kendi kendini teşhis alarmı ve arıza bilgisi sorunu aracılığıyla uygulama kurumlarının operasyonel durumunu izlemek.
10. Acil durum çalışması, giriş sinyalindeki öncelikli yanıt "acil" anahtar, bir kez etkili olduğunda uygulama ajansı acil durum operasyonunu önceden ayarlanmış konuma getirir.
11. Rahatlıkla hata ayıklama, terminal konumunun kayıt açma ve kapama yönünü ayarlama, tamamlama işlemini devreye alma
