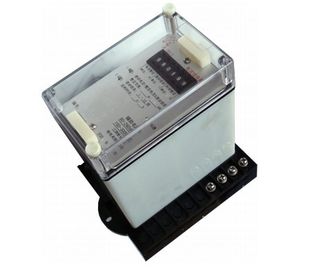

Engelsiz kabiliyet JL-8D SERİSİ KUSURSUZ ZAMAN AKIM KORUMA RÖLESİ (JL-8D / 5X2)
JL-8D serisi defimite-zaman sınırı akım rölesi, güç sisteminin AC devresi aşırı yük veya kısa olduğu için röle koruma başlangıç parçası olarak kullanılır, uyarı işareti verir veya arıza parçalarını keser
Tür adlandırma
JL-8D / □ X □□□□□
Kabuk tipi: 3 göze çarpan ve hareketli terminal kabuğu; 4 JK-1; 5 CJ-1
Yardımcı güç: 110V-220VAC DC (diğerleri siparişe göre)
Sinyal kontakları: 1 Sinyal kontağı 2 Sinyal kontağı ile
Zaman aralığı: 1 0.01s-0.99s; 2 0.1s-9.9s
Akım aralığı: 1 0.1A-9.9A; 2 1A-30A (Siparişe göre diğerleri)
Kombinasyon röle kodu
Kombinasyon formu: 2 Akım rölesi,
bir zaman rölesi ve bir sinyal rölesi
Jiang Ying Xinchangjiang RelayCO özel türü., LTD
IC akım rölesi
Ana teknik parametreler:
1 Akım aralığı 0.1A-9.9A, birim 0.1A; 1A-30A, 1A ünitesi (Siparişe göre diğerleri)
Zaman aralığı 0.01s-0.99s, birim 0.01s; 0.1s-9.9s, birim 0.1s (Siparişe göre diğerleri)
2 Yardımcı güç: 110V-220VAC DC (diğerleri siparişe göre)
3 Sıfırlama Oranı 0.9 ~ 0.97
4 Değişiklik hataları ≤2%
5 Güç tüketimi <4W.
6 Kişi kapasitesi
Sinyal kontağı: 30VDC 5A; 250VAC 5A
Ana kontak: 250VAC COSФ = 1.0 5A
250VDC yapım 5A
250VDC τ = 5mS kırma 500W
8 İzolasyon direnci
Röle'nin her elektrik terminali birbirine bağlıdır. Elektriksiz metal dış yan parçaya
veya kabuk, yalıtılmış direnci açma voltajı 500V olan tramegger ile ölçülen 300MΩ'dan düşüktür.
9 Orta yoğunluk
Röle'nin her elektrik terminali birbirine bağlıdır. Ve 2000Vand 50Hz AC'ye dayanabilir
voltaj (sanal değer) elektrifikasyon dışı metalik dış tarafa veya kabuğa. Yalıtılmış döküm yok
veya flashover fenomeni
10 Anti-disturb yeteneği Relay'ın anti-disturb'ı DL478-92 («Statik Röle Koruma ve Güvenlik Auto-device para birimi Teknik») ile uyumludur
