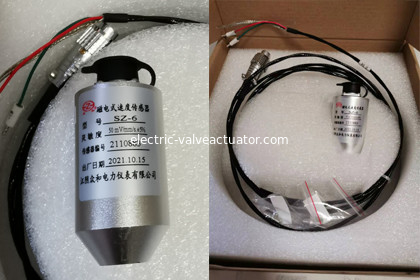

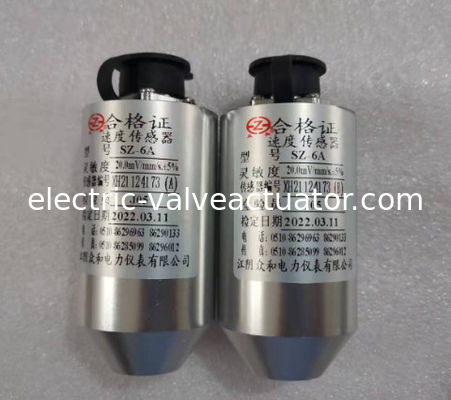

SZ Serisi Elektromanyetik Hız Sensörü Zhonghe SZ-6 SZ-6A SZ-6G

1 GENEL BAKIŞ
SZ serisi elektromanyetik hız sensörü, türbinler, kompresörler, fanlar ve pompalar gibi dönen makinelerin yatak başlığı titreşimini ölçmek için kullanılır.Manyetik hatları kesen hareketli bir bobin tarafından voltaj çıkışı sağlayan bir elektromanyetik sensördür, bu nedenle işte ve kolay kurulumda güç kaynağına ihtiyaç duymaz.

2 ANA FONKSİYON
2.1 Çıkış sinyali titreşim hızıyla orantılıdır ve yüksek frekans, orta frekans ve düşük frekanslı titreşim ölçümü alanını dikkate alabilir.

2.2 SZ serisi sensörler, daha düşük bir çıkış empedansına ve daha iyi bir sinyal-gürültü oranına sahiptir.Çıkış fişleri ve kablolarında özel gereksinimler olmadığı için kullanımı kolaydır.

2.3 Bu sensör, tasarımdaki sürtünme bileşenlerini iptal etti, bu nedenle esnekliği iyidir, hafif titreşimi (0.0lmm) ölçebilirsiniz.

2.4 Sensörün belirli bir yanal titreşim önleyici özelliği vardır (en fazla 10 g tepe noktası).

2.5 Rulman yatağı, mahfaza veya yapının titreşimini ölçmek için kullanılabilir (atalet boşluğunun mutlak titreşimine göre).Doğrudan makinenin dışına monte edilebilir ve bakımı son derece kolaydır.

3 ÖZELLİKLER

3.1 Hassasiyet:

SZ-2: 30mV/mm/s, hata: + %5;

SZ-6: 50mV/mm/s, hata - %5;

SZ-4V SZ-4H: 28.5mV/mm/s, er+%5;

3.2 Test koşulları: sıcaklık 20C+5C (80Hz, hız 10mm/sn)3.3 Genlik: < 2000um (PP);

3.4 Frekans tepkisi: SZ-2,SZ-: (10~500) Hz;SZ-4VSZ-4H:(4~1000) Hz:

3.5 Maksimum Hızlanma: 10g;

3.6 Ölçüm yönü: SZ-2(Dikey veya YataySZ-6(Dikey veya Yatay)SZ-4V (Dikey)SZ-4H(Yatay)

3.7 Kullanım ortamı: (-30 ~ 120) C.

3.8 Bağıl nem <%95 (yoğuşmasız);

3.9 Çalışma ortamı: Çevrede aşındırıcı, güçlü manyetik alan yok:

3.10 Boyutlar: 35x 77 (mm).

3.11 Ağırlık: yaklaşık 200g.

3.12 Kurulum: SZ serisi elektromanyetiktip hız sensörü, sensör merkez deliğinin altına M10x1 vidalarla sabitlenir.
