Duyarlı: | 50mV/mm/sn | Frekans tepkisi: | (4~1000)Hz |
---|---|---|---|
Kullanım Sıcaklığı: | (-30~120) ℃ | Dış boyutlar: | Φ otuz beş × 78 mm |
Ağırlık: | 200 gr. | ||
Vurgulamak: | Manyetoelektrik Dönme Hızı Sensörü,Ataletsel Dönme Hızı Sensörü,Manyetoelektrik Ataletsel Sensör |

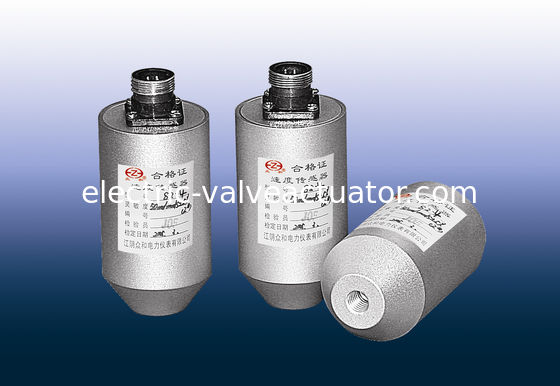

Manyetoelektrik Dönme Hızı Sensörü Titreşimi Gerilime Dönüştürür
SZ-4 serisi manyetoelektrik hız sensörü
SZ-4 manyetoelektrik hız sensörü, titreşim sinyallerini titreşim hızı değeriyle orantılı olan voltaj sinyallerine dönüştürmek için manyetoelektrik indüksiyon ilkesini kullanan bir atalet sensörüdür.Bu sensör, 5 Hz kadar düşük hızlarda mekanik titreşimleri ölçmek için kullanılabilir.
ANA ÖZELLİKLER
1. Çıkış sinyali, yüksek frekans, orta frekans ve düşük frekansın titreşim ölçüm alanlarını dengeleyebilen titreşim hızıyla orantılıdır.
2. SZ-4 serisi sensörler daha düşük çıkış empedansına ve daha iyi sinyal-gürültü oranına sahiptir.Çıkış fişleri ve kablolar için özel gereksinimler yoktur, bu da kullanımlarını kolaylaştırır.
3. Sensörün tasarımı, sürtünmeli hareketli bileşenleri ortadan kaldırarak iyi bir esneklik ve küçük titreşimleri (0,01 mm) ölçebilme yeteneği sağlar.
4. Sensörün yanal titreşime karşı belirli bir direnci vardır (en fazla 10 g tepe noktası)
TEKNİK PARAMETRELER
■ Hassas :50mV/mm/sn±5%;
Test yöntemi:(sıcaklık 20°C±5°C, 80Hz'de, hız 10 mm/sn'dir)
■ Genlik limiti:≤2000μm (tepe-tepe);
■ frekans tepkisi:(4~1000)Hz;
■ Maksimum hızlanma: 10g;
■ ölçüm yönü:SZ–4V(Dikey)
SZ–4H(Yatay)
■ Kurulum yöntemi: Sensörün altındaki orta delikte bir M10 kullanın × 1 vida sabitleme;
■ Çevre koşulları: toza ve neme karşı dayanıklı
■ Kullanım sıcaklığı: (-30~120) ℃;
■ Bağıl nem: ≤ %95 (yoğuşmasız);
■ Dış boyutlar: Φ otuz beş × 78 mm;
■ Ağırlık: 200g.
sipariş rehberi
Sipariş kodu: SZ-4V (dikey)
SZ-4H (yatay)
Vida çizimini takın Anahat Çizimi
