Temas etmek: | 1 Form X, 2 Form A ve 2 Form C İletişim Düzenlemeleri | Bobin: | Mandalsız |
---|---|---|---|
Bobin Akımı: | 75mA | Yalıtım direnci: | 1000MΩ |
İletişim Türü: | SPST(1FormX) | Maks. Akım: | 10 A |
Güç: | 1,25W | Değiştirme voltajı: | 150VDC |
Vurgulamak: | KUP-11A55-120,24VDC Tyco Elektronik rölesi,Hızlı Bağlantı Tyco Electronics Relay |

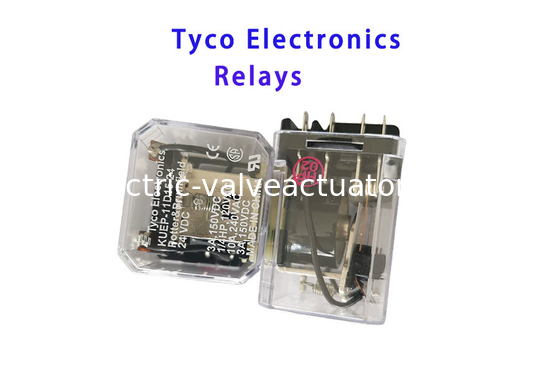

KUEP Serisi Panel Plug-in Relay
1 Form X, 2 Form A ve 2 Form C iletişim düzenlemeleri
10 amp dereceli akım
Manyetik patlama
Çeşitli montaj seçenekleri
İzleyici lamba mevcut
KUEP
Bağlantı:
Hızlı bağlantı, soldör.
Bağlantı - Akım Sınıfı = 5A ila 10A Sınıfı 16A'dan daha az
Bağlantı akımı (A) = 10
Bağlantı - Sürekli Akım Sınırlayıcı (A) 10
Bağlantı - Sınırlayıcı Yapım Akımı (A) = 10
Bağlantı - Sınırlayıcı Kırma Akımı (A) = 10
İzoleasyon - Koil/kontak arasındaki başlangıç dilektrik sınıfı = 1500V ila 2500VA sınıfı
İzolasyon - Açık temaslar arasındaki başlangıç dilitrik (V rms) = 1200
Dielektrik kuvveti - kablo temas vücudu (V rms) = 2200
Bağlantı - İsimlendirilmiş Voltaj (vDC) = 150
Bağlantı - Kısa Zamanlı Sınırlayıcı Akım (A) =10
İletişim - Aktarma Önerilen yük.Min.= 300mA 12V'de
Hat gerilimi (VDC) = 24
hat gerilimi (2)= 472
İsimlendirilmiş hat gücü (mw) = 1250
Bobin - İsimlendirilmiş Güç Sınıfı = 1W ila 1.5W Sınıfı
İzolasyon - İlk İzolasyon Direnci (MR= 100000)
Boyut:
Mekanik Uzunluk Sınıfı = 35mm - 40mm
Uzunluk (mm [in]) = 38.90[1.550]
Mekanik - Genişlik Sınıfı = 30mm - 40mmSınıf
Genişlik (mm [in]) = 35.70[1.405]
Mekanik - Yükseklik Sınıfı = 40mm'den 50mm'e kadarSınıf5
Yükseklik (mm [in]) = 48.40[1.905]
Kurulum türü = Soket
Ağırlık (g [oz]) = 85.00[2.988]
Temas malzemesi = AgCdO
İletişim - Polonyalılar sayısı = 1
Bağlantı - Özel Özellikler = Manyetik Blowout
İletişim kombinasyonu formu = 1 Form X ((NO,Bridging)
Bobin heyecanlandırma sistemi = Monostable, DC
Bobin - Özel Özellikleri = UL Bobin yalıtım sınıfı B
Standart: RoHS/ELV
Onaylanmış/Kayıtlı Standartlar = CSA, UL
Çevre - Koruma kategorisi = RTI Çevre - Çevre sıcaklığı, Max.(°c[F]) = 70[158]
Çevre - ortam sıcaklığı sınıfı= 50°C ila 70°C sınıfı
Aksesuarlar/Soket Türü = Pist montajıSoket, Snap-in Soket, PCB Soket, DIN-rail Soket, Şasi montajıSoket
Adı | Elektronik Kontrol rölesi |
---|---|
Dielektrik Gücü | 2000VAC/1 dakikalık |
Bobin Voltajı | 35'ten 125VDC'ye 6'dan 240VAC'ye |
İzolasyon Direnci | 1000MΩ |
Voltaj | 12V/24V/220V |
Nemlilik | ≤ 85% RH |
Mevcut | 10A/20A/30A |
Çalışma sıcaklığı | -25°C-70°C |
Bobin Direnci | 50Ω-1000Ω |
Yaşam Süresi | >=100.000 kez |
Marka | Tyco Relays KUP-14A35-120 TE Bağlantısı, Tyco Relays KUP-11A55-120 TE Bağlantısı, Tyco Relays KUP-11A15-24 TE Bağlantısı |
TE Connectivity'den Tyco Elektronik Kontrol röleleri KUEP-3D35-24, çok çeşitli uygulamalarda güvenilir bir kontrol sağlamak için tasarlanmıştır.Çalışma sıcaklık aralığı -40°C'den 85°C'ye ve nem oranı ≤85%RH5A / 10A / 15A / 20A bir temas kapasitesi, 12V / 24V / 220V bir voltaj ve 38 * 35 * 48mm boyutu gibi özelliklerle, endüstriyel, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli,Ticari ve konut uygulamalarıBu güvenilir ürün uzun süreli kullanım için uygundur ve motorları, pompaları, fanları, solenoidler, valfleri ve diğer endüstriyel uygulamaları kontrol etmek için kullanılabilir.Telekomünikasyon sistemlerinde de kullanılır.Ek olarak, ev otomasyon sistemlerinde ve kapı kilitleri, ışıklar ve alarmlar gibi güvenlik sistemlerinde kullanılabilir.
Elektronik Kontrol rölesi için teknik destek ve servis sunuyoruz. Uzman mühendisler ekibimiz size yardım ve tavsiyelerde bulunmak için 24 saat hizmet vermektedir.
Elektronik Kontrol rölesinin en iyi durumda kalmasını sağlamak için onarım ve bakım hizmetleri sunuyoruz.Sisteminizin sorunsuz çalışmasını sağlamak için yedek parçalar ve bileşenler de sunuyoruz..
İhtiyaçlarınıza bağlı olarak, uzaktan veya yerinde destek ve yardım sağlayabiliriz..
Elektronik Kontrol rölesinin ambalajlanması ve gönderilmesi:
