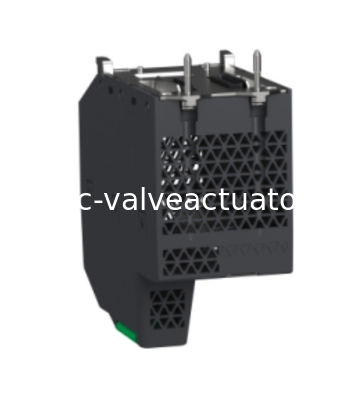

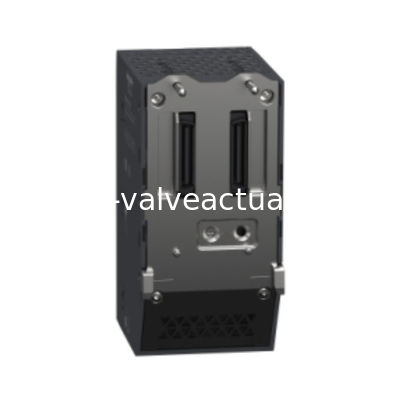

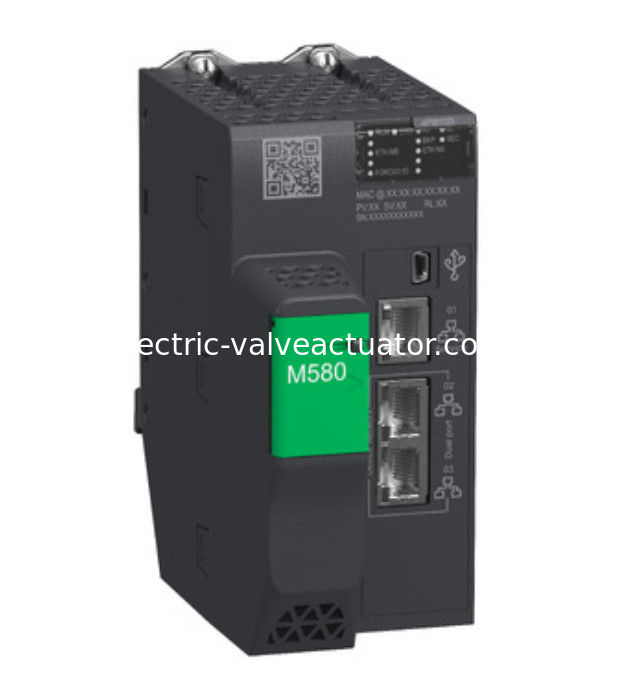

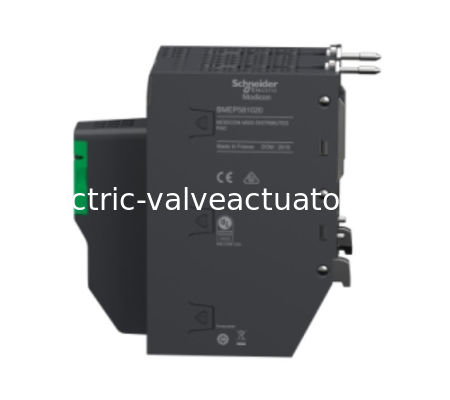

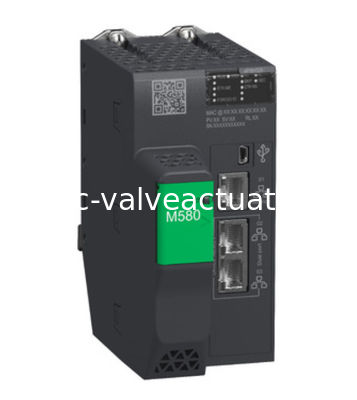

Schneider M580 serisi programlanabilir mantık denetleyici BMEP581020

Ana

Ürün yelpazesi

Modicon M580

Ürün veya Bileşen Türü

Fazla işlemci modülü

Tamamlayıcı

Rack sayısı

1

Uygulama özelliği I/O

HART
SSI kodlayıcı
Seri bağlantısı
Hareket kontrolü
Tam zaman damgası
Sayıcı

Çekler

Süreç kontrolü

Kontrol kanalları

Programlanabilir döngüler

Entegre bağlantı tipi

1 Ethernet TCP/IP servis portu
2 Ethernet TCP/IP cihaz ağı
USB mini B tipi
1 Ethernet HSBY portu

Uzak I/O istasyonu sayısı

16 - 2 X80 ve Kuantum damlaları

Dağıtılan ekipman sayısı

64

İletişim modülü işlemci kapasitesi

8 AS-Interface modülü
16 Ethernet iletişim modülü

İletişim Hizmeti

RIO tarayıcısı
DIO tarayıcısı

Hafıza açıklaması

Genişletilebilir flaş, 4 GB veri depolaması
Entegre RAM, 10 kB sistem belleği
Entegre RAM, 16 MB program
Entegre RAM, 2048 kB veri

Uygulama yapısı

1 döngüsel/periyodik ana görev
1 periyodik hızlı görev

Siber Güvenlik

Achilles sertifikası
DoS önleme
IPSec
SNMP kayıtları
Syslog protokolü desteği
Taşıma katmanı güvenliği
Denetim izleri
Dahili güvenlik duvarı
Firmware imzası
Parola koruması
Liman sertleştirme
Güvenli iletişim (HTTPS)
Güvenlik günlüğü

1 ms'de talimatlar sayısı

30 Kinst/ms 65 % Boole + 35 % sabit aritmetik
40 Kinst/ms 100 % Boolean

Mevcut tüketim

360 mA 24 V DC

MTBF güvenilirliği

650000 H

İşaretleme

CE

Çevre

titreşim direnci

3 gn

Şok direnci

30 gn

Çalışma için ortam hava sıcaklığı

32...140 °F (0...60 °C)

Depolama için çevresel hava sıcaklığı

-40...185 °F (-40...85 °C)

Uygulama yüksekliği

0- Evet.6561.68 ft (0...2000 m)
2000... 5000 m değerlendirme faktörü ile

Nitelikli nem

5...95 % 131 °F (55 °C) yoğunlaşmadan

IP Koruma Derecesi

IP20

Yönergeler

2014/35/AB - Düşük Voltaj Direktifi
2014/30/EU - Elektromanyetik uyumluluk

Tedarik

Rack üzerinden iç güç kaynağı

Durum LED

1 LED (Yeşil) işlemci çalışıyor (RUN)
1 LED (Kırmızı) işlemci veya sistem hatası (ERR)
1 LED (Kırmızı) I/O modülü hatası (I/O)
1 LED (Yeşil) İndirme devam ediyor (DL)
1 LED (Kırmızı) bellek kartı veya CPU flaş hatası (BACKUP)
1 LED (yeşil/kırmızı) ETH MS (Ethernet port yapılandırma durumu)
1 LED (yeşil/kırmızı) Eth NS (Ethernet ağ durumu)
1 LED (Yeşil) eş işlemci çalışıyor (REMOTE RUN)
1 LED (Yeşil) işlemci kimliği A (A) olarak ayarlanmıştır
1 LED (Yeşil) işlemci kimliği B (B) olarak ayarlanmıştır
Birincil (PRIM) olarak hareket eden 1 LED (Yeşil) işlemci
1 LED (Yeşil) işlemci bekleme (STBY) olarak çalışır
1 LED (Yeşil) kullanıcı tarafından geçersiz kılınmış I/O değerleri (FORCED IO)
1 LED (Yeşil) Sıcak bekleme bağlantısı durumu (Hsby Diag)

Net Ağırlık

1.872 lb (ABD) (0.849 kg)
