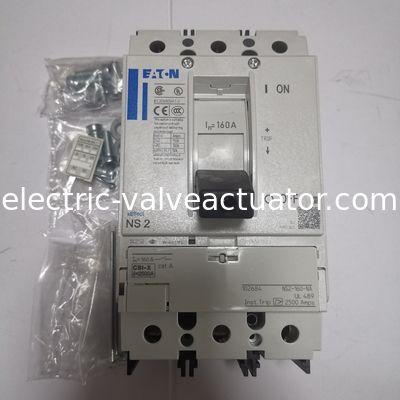

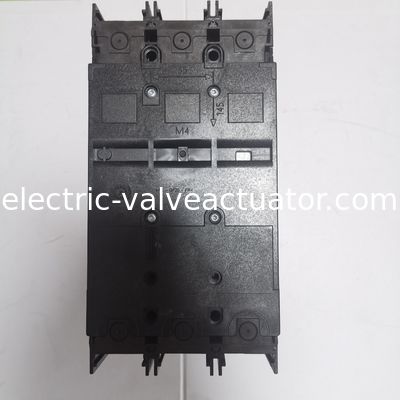

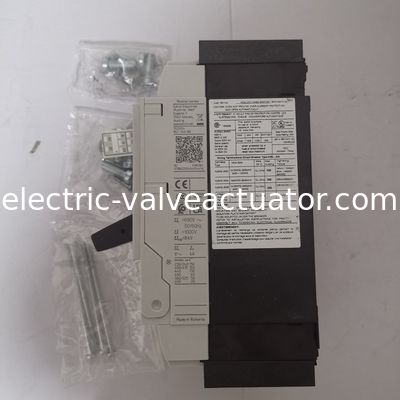

Eaton kalıplı durumlu devre kesici aksesuar anahtarı izolasyon anahtarı, kalıplı durumlu anahtar NS2-160-NA

Katalog Numarası

102684

Örnek Kod

NS2-160-NA

EAN

4015081025442

Ürünün Uzunluğu/Derinliği

142 mm

Ürün Yüksekliği

185 mm

Ürün Genişliği

105 mm

Ürün Ağırlığı

2.404 kg

Uygunluklar

RoHS uyumlu

Sertifikalar

IEC 60947-2
CSA (Bölüm 22086)
CSA sertifikalı
UL 489
Özellikle Kuzey Amerika için tasarlanmış
CSA-C22.2 No. 5-09
UL/CSA
CSA (sınıf numarası 4652-06)
UL (WJAZ kategorisindeki kontrol numarası)
UL (E148671 dosya numarası)
CE işareti
IEC
UL listesi

Küresel Katalog

102684

Ürün özellikleri

Ampere Rating

160 A

Rating voltajı

690 V - 690 V

Devre kesici çerçeve tipi

N2

Özellikleri

Koruma birimi
Motor sürücüsü isteğe bağlı

10.10 Sıcaklık artışı

Panel üreticisi sıcaklık artışının hesaplanmasından sorumludur.

10.11 Kısa devre derecesi

Panel üreticisinin sorumluluğundadır.

10.12 Elektromanyetik uyumluluk

Panel üreticisinin sorumluluğundadır.

10.13 Mekanik fonksiyon

Cihaz, kullanım broşüründeki bilgilere (IL) uyulduğu sürece gereksinimleri karşılar.

10.2.2 Korozyon direnci

Ürün standardının gereksinimlerini karşılar.

10.2.3.1 Kapakların termal kararlılığının doğrulanması

Ürün standardının gereksinimlerini karşılar.

10.2.3.2 yalıtım malzemelerinin normal ısıya dirençlerinin doğrulanması

Ürün standardının gereksinimlerini karşılar.

10.2.3.3 İç elektrik etkisiyle anormal ısı/ateşe direnç

Ürün standardının gereksinimlerini karşılar.

10.2.4 Ultraviyole (UV) radyasyona direnç

Ürün standardının gereksinimlerini karşılar

10.2.5 Kaldırma

Tüm devreyi değerlendirmek gerektiği için geçerli değildir.

10.2.6 Mekanik darbe

Tüm devreyi değerlendirmek gerektiği için geçerli değildir.

10.2.7 Yazıtlar

Ürün standardının gereksinimlerini karşılar.

10.3 Birimlerin korunma derecesi

Tüm devreyi değerlendirmek gerektiği için geçerli değildir.

10.4 Açık alanlar ve sürünme mesafeleri

Ürün standardının gereksinimlerini karşılar.

10.5 Elektrik çarpmasına karşı koruma

Tüm devreyi değerlendirmek gerektiği için geçerli değildir.

10.6 Değiştirme cihazlarının ve bileşenlerinin yerleştirilmesi

Tüm devreyi değerlendirmek gerektiği için geçerli değildir.

10.7 İç elektrik devreleri ve bağlantıları

Panel yapımcısının sorumluluğu.

10.8 Dış iletkenler için bağlantılar

Panel yapımcısının sorumluluğu.

10.9.2 Güç frekansı elektrik gücü

Panel yapımcısının sorumluluğu.

10.9.3 İmpulse dayanıklılık

Panel yapımcısının sorumluluğu.

10.9.4 yalıtım malzemesinden yapılmış kaplamaların test edilmesi

Panel yapımcısının sorumluluğu.

Kirlilik derecesi

3

Montaj Yöntemi

Düzeltilmiş.
DIN rayı montajı isteğe bağlıdır.
Yerleşik cihaz sabit yerleşik teknik

Ekipmanın ısı dağılımı, akıma bağlı

24.35 W

Çevre çalışma sıcaklığı - maksimum

70 °C

Çevre çalışma sıcaklığı - min

-25 °C

Aygıt depolama sıcaklığı - maksimum

70 °C

Aygıt depolama sıcaklığı - min

-40 °C

İsimlendirilmiş akım (Iu)

250 A

Genel bakış
Özellikler
Kaynaklar
102684
Seri numarası STBN2250404054414
Eaton Moeller serisi NZM - Kalıplı vaka devre kesici. Kalıplı vaka anahtarı, 3p, 160A
Genel özellikler
Ürün Adı
Eaton Moeller serisi NZM kalıbı anahtarı
Katalog Numarası
102684
Örnek Kod
NS2-160-NA
EAN
4015081025442
Ürünün Uzunluğu/Derinliği
142 mm
Ürün Yüksekliği
185 mm
Ürün Genişliği
105 mm
Ürün Ağırlığı
2.404 kg
Uygunluklar
RoHS uyumlu
Sertifikalar
IEC 60947-2
CSA (Bölüm 22086)
CSA sertifikalı
UL 489
Özellikle Kuzey Amerika için tasarlanmış
CSA-C22.2 No. 5-09
UL/CSA
CSA (sınıf numarası 4652-06)
UL (WJAZ kategorisindeki kontrol numarası)
UL (E148671 dosya numarası)
CE işareti
IEC
UL listesi
Küresel Katalog
102684
Ürün özellikleri
Ampere Rating
160 A
Rating voltajı
690 V - 690 V
Devre kesici çerçeve tipi
N2
Özellikleri
Koruma birimi
Motor sürücüsü isteğe bağlı
10.10 Sıcaklık artışı
Panel üreticisi sıcaklık artışının hesaplanmasından sorumludur.
10.11 Kısa devre derecesi
Panel üreticisinin sorumluluğundadır.
10.12 Elektromanyetik uyumluluk
Panel üreticisinin sorumluluğundadır.
10.13 Mekanik fonksiyon
Cihaz, kullanım broşüründeki bilgilere (IL) uyulduğu sürece gereksinimleri karşılar.
10.2.2 Korozyon direnci
Ürün standardının gereksinimlerini karşılar.
10.2.3.1 Kapakların termal kararlılığının doğrulanması
Ürün standardının gereksinimlerini karşılar.
10.2.3.2 yalıtım malzemelerinin normal ısıya dirençlerinin doğrulanması
Ürün standardının gereksinimlerini karşılar.
10.2.3.3 İç elektrik etkisiyle anormal ısı/ateşe direnç
Ürün standardının gereksinimlerini karşılar.
10.2.4 Ultraviyole (UV) radyasyona direnç
Ürün standardının gereksinimlerini karşılar.
10.2.5 Kaldırma
Tüm devreyi değerlendirmek gerektiği için geçerli değildir.
10.2.6 Mekanik darbe
Tüm devreyi değerlendirmek gerektiği için geçerli değildir.
10.2.7 Yazıtlar
Ürün standardının gereksinimlerini karşılar.
10.3 Birimlerin korunma derecesi
Tüm devreyi değerlendirmek gerektiği için geçerli değildir.
10.4 Açık alanlar ve sürünme mesafeleri
Ürün standardının gereksinimlerini karşılar.
10.5 Elektrik çarpmasına karşı koruma
Tüm devreyi değerlendirmek gerektiği için geçerli değildir.
10.6 Değiştirme cihazlarının ve bileşenlerinin yerleştirilmesi
Tüm devreyi değerlendirmek gerektiği için geçerli değildir.
10.7 İç elektrik devreleri ve bağlantıları
Panel yapımcısının sorumluluğu.
10.8 Dış iletkenler için bağlantılar
Panel yapımcısının sorumluluğu.
10.9.2 Güç frekansı elektrik gücü
Panel yapımcısının sorumluluğu.
10.9.3 İmpulse dayanıklılık
Panel yapımcısının sorumluluğu.
10.9.4 yalıtım malzemesinden yapılmış kaplamaların test edilmesi
Panel yapımcısının sorumluluğu.
Kirlilik derecesi
3
Montaj Yöntemi
Düzeltilmiş.
DIN rayı montajı isteğe bağlıdır.
Yerleşik cihaz sabit yerleşik teknik
Ekipmanın ısı dağılımı, akıma bağlı
24.35 W
Çevre çalışma sıcaklığı - maksimum
70 °C
Çevre çalışma sıcaklığı - min
-25 °C
Aygıt depolama sıcaklığı - maksimum
70 °C
Aygıt depolama sıcaklığı - min
-40 °C
İsimlendirilmiş akım (Iu)
250 A
Değerli akım (Iu) (UL 489 csa 22.2 no. 5.1)
250 A
Yardımcı bağlantıların sayısı (değiştirme bağlantıları)
0
Yardımcı bağlantı sayısı (genellikle kapalı bağlantılar)
0
Yardımcı bağlantı sayısı (genellikle açık bağlantılar)
0
Konumları değiştir
I, +, 0
Koruma derecesi
HMI cihazları alanında: IP20 (temel koruma türü)
IP20
Gelen tedarik yönü
Gerektiği gibi
Ana devrenin elektrik bağlantısı tipi
vida bağlantısı
Yaşam süresi, mekanik
20000 işlem
Aşırı voltaj kategorisi
III.
Koruma derecesi (IP), ön taraf
IP66 (kapı bağlantısı döner sapı ile)
IP40 (izole edici çevre ile)
Koruma derecesi (sonlandırmalar)
IP00 (sonları, faz izolatörü ve bant terminalı)
IP10 (tünel terminal)
Çubuk sayısı
Üç kutuplu
Terminal kapasitesi (bakır bant)
Arka taraftaki bağlantıda 16 mm x 0,8 mm'lik en az 2 segment (çakılmış)
Kutunun ucunda 16 mm x 0,8 mm'lik en fazla 10 bölüm
Arka taraftaki bağlantıda 24 mm x 0,8 mm'lik en fazla 10 segment (çakılmış)
En fazla 8, terminal kutusunda 15,5 mm x 0,8 mm (2x) olan segmentler
Kutunun ucunda 9 mm x 0,8 mm'lik en az 2 bölüm
NA: Arka taraftaki bağlantıda 16 mm x 0,8 mm'lik en fazla 10 bölüm (çakılmış)
NA: Arka taraftaki bağlantıda 16 mm x 0,8 mm'lik en az 2 bölüm (çakılmış)
Yaşam süresi, elektrikli
415 V AC-1'de 10000 işlem
7500 işlem 690 V AC-1
400 V AC-1'de 10000 işlem
6500 işlem 400 V AC-3
5000 işlem 690 V AC-3
6500 işlem 415 V AC-3
Görevleri
Bağlantı kesici/ana anahtarlar
Türü
Değiştirme-kesme
Özel özellikler
IEC/EN 60947-2: IEC/EN 60204 standardına uygun ana anahtar özellikleri ve yalıtım özellikleri olan aşırı akım olmayan devre kesiciler (CBI-X).
Adlık akım = Adlık kesintisiz akım: 160 A
Uygulama
Şube devreleri, besleyici devreler
Ana akım devresi için bağlantı konumu
Ön taraf
Belirli ısı dağılımı için nominal çalışma akımı (In)
160 A
Güç kaybı
24.3 W
Kısa devrelik toplam kesinti süresi
< 10 ms
Kısa devre serbest bırakma gecikmeden ayarlama - en fazla
2500 A
Kısa devre serbest bırakma gecikmeden ayarlama - min
2500 A
Terminal kapasitesi (bakır bar)
NA: min. 16 mm x 5 mm, düğmenin arka tarafındaki bağlantıda doğrudan
En fazla 24 mm x 8 mm, düğmenin arka tarafındaki bağlantıda doğrudan
M8, arka taraftaki vida bağlantısında
Min. 16 mm x 5 mm doğrudan anahtarın arka tarafındaki bağlantıda
NA: Arka taraftaki vida bağlantısında M8
NA: en fazla 20 mm x 5 mm, düğmenin arka tarafındaki bağlantıda doğrudan
Terminal kapasitesi (bakır katı iletken/kablo)
6 mm2 - 16 mm2 (2x) kutu ucunda
NA: 6 AWG (1x) tünel terminalinde
10 mm2 - 16 mm2 (1x) kutu ucunda
4 mm2 - 16 mm2 (2x) doğrudan anahtarın arka taraf bağlantısında
10 mm2 - 16 mm2 (1x) doğrudan anahtarın arka taraf bağlantısında
Tünel terminalinde 16 mm2 (1x)
NA: 12 - 6 AWG (1x) kutu terminalinde
NA: 12 - 6 AWG (1x) düğmenin arka tarafındaki bağlantıda doğrudan
Terminal kapasitesi (alüminyum katı iletken/kablo)
10 mm2 - 16 mm2 (2x) düğmenin arka tarafındaki bağlantıda doğrudan
10 mm2 - 16 mm2 (1x) doğrudan anahtarın arka taraf bağlantısında
Tünel terminalinde 16 mm2 (1x)
Terminal kapasitesi (bakır kanatlı iletken/kablo)
6 mm2 - 25 mm2 (2x) kutu ucunda
25 mm2 - 185 mm2 (1x) düğmenin arka tarafındaki bağlantıda doğrudan
10 mm2 - kutu ucunda 70 mm2 (1x)
25 mm2 - 185 mm2 (1x) 1 delikli tünel terminalinde
NA: 4 - 350 AWG/kcmil (1x) kutu terminalinde
NA: 4 - 350 AWG/kcmil (1x) 1 delikli tünel terminalinde
25 mm2 - 70 mm2 (2x) düğmenin arka tarafındaki bağlantıda doğrudan
Terminal kapasitesi (alüminyum kanatlı iletken/kablo)
25 mm2 - 185 mm2 (1x) 1 delikli tünel terminalinde
25 mm2 - 35 mm2 (2x) düğmenin arka tarafındaki bağlantıda doğrudan
25 mm2 - 35 mm2 (1x) düğmenin arka tarafındaki bağlantıda doğrudan
El tipi
Saldırgan kaldıraç
Kısa gecikme akım ayarları (Isd) - maksimum
0 A
Kısa gecikme akım ayarları (Isd) - min
0 A
Anlık akım ayarlama (II) - en fazla
2500 A
Anlık akım ayarlama (II) - min
2500 A
Saatlik işlem sayısı - en fazla
120
Aşırı yükleme akımı ayarlama (Ir) - maksimum
0 A
Aşırı yükleme akımı ayarlama (Ir) - min
0 A
230 V, 50/60 Hz'de Ics (IEC/EN 60947) olarak adlandırılan kısa devre kesme kapasitesi
150 kA
400/415 V, 50/60 Hz'de Ics (IEC/EN 60947) olarak adlandırılan kısa devre kesme kapasitesi
150 kA
440 V, 50/60 Hz'de Ics (IEC/EN 60947) olarak adlandırılan kısa devre kesme kapasitesi
130 kA
525 V, 50/60 Hz'de Ics (IEC/EN 60947) olarak adlandırılan kısa devre kesme kapasitesi
37.5 kA
690 V, 50/60 Hz'de Ics (IEC/EN 60947) olarak adlandırılan kısa devre kesme kapasitesi
5 kA
400/415 V, 50/60 Hz'de nominal kısa devre yapma kapasitesi Icm
330 kA
440 V, 50/60 Hz'de kısa devre yapma kapasitesi Icm
286 kA
525 V, 50/60 Hz'de kısa devre yapma kapasitesi Icm
105 kA

690 V, 50/60 Hz'de kısa devre yapma kapasitesi Icm

53 kA

Standart terminaller

Döşeme terminal

Seçmeli terminaller

Kutu terminal. Arka tarafta bağlantı. Tünel terminal.

Adlık çalışma voltajı Ue (UL) - maksimum

600 Y / 347 V

240 V, 50/60 Hz'de kısa devre yapma kapasitesi Icm

330 kA

Yardımcı kontaklarda nominal itme dayanıklılık voltajı (Uimp)

6000 V

Başlıca temas noktalarındaki nominal itme dayanıklılık voltajı (Uimp)

8000 V

Adlık yalıtım voltajı (Ui)

1000 V AC
