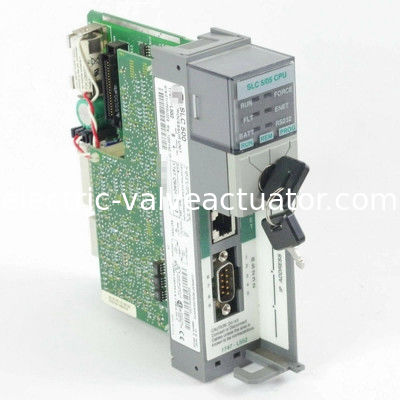

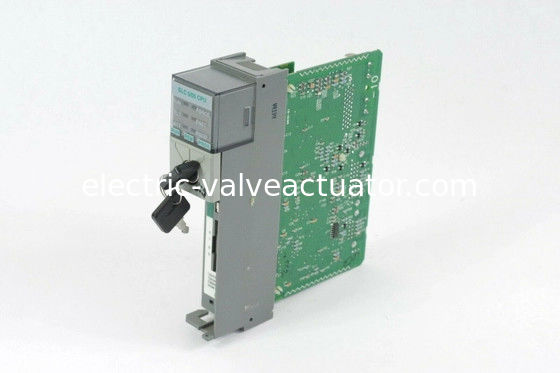

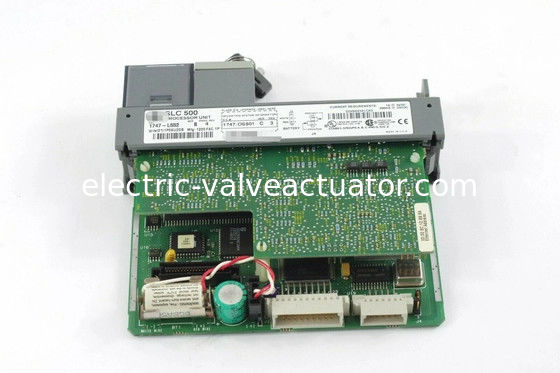

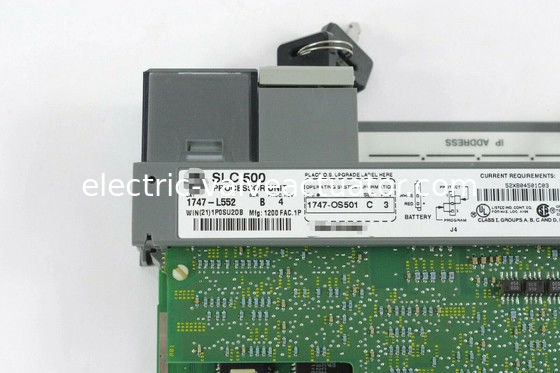

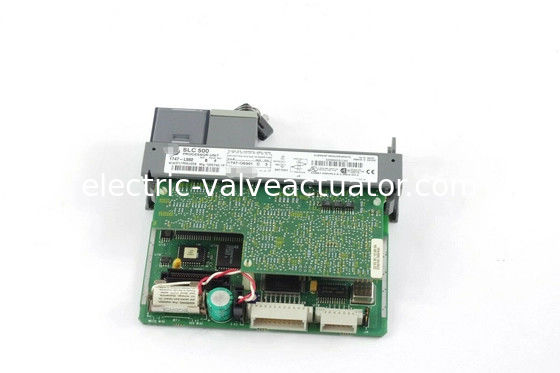

1747-L552 SLC 500 İşlemci Birim Kontrolörü PLC Modülü 32 K Kullanıcı Bellek

Açıklaması1747-L552 CPU MODÜLÜ 32 K KULLANICI BELLEĞİ SLC-5/05 KONTROL CİHAZI

Hızlı Ayrıntılar:

• 1747-L552
• CPU MODÜLÜ
• 32 K KULLANICI BELLEĞİ
• SLC-5/05 KONTROL CİHAZI
• 32 K
• ETHERNET & RS-232 İLETİŞİMİ
• KULLANICI BELLEĞİ
• YEREL ANALOG G/Ç
• A1747-L552 İLE AYNI
• E1747-L552 İLE AYNI
• R1747-L552 İLE AYNI

1747-L552 Hakkında

1747-L552, SLC 5/05 alt kategorisine ait bir SLC 500 işlemcisidir. Bu işlemci, herhangi bir SLC 500 şasisinin arka paneline doğrudan bağlanan tek yuvalı bir işlemcidir. Bu işlemci, eşler arası iletişim için bir RS232 portu ve ağ uygulamaları ve eş zamanlı veri alışverişi için Ethernet iletişimi ile entegre edilmiştir.

Bu işlemci, makine seviyesini kurumsal seviyeye entegre etmeye odaklanan orta ila büyük ölçekli uygulamalarda kullanım için idealdir. Bu işlemci ayrıca Endüstriyel Nesnelerin İnterneti (IIoT) gereksinimi için pratik entegrasyon özellikleri sağlar.

SLC 500 platformundaki diğer işlemcilerden farklı olarak, bu işlemcilerin gömülü iletişim yeteneği DH485, Data Highway Plus (DH+), Uzak G/Ç ve DeviceNet'i içerir. Bu iletişim protokolleri tescillidir ve dikey entegrasyonu etkinleştirmek için özel modüller veya 3. taraf dönüştürücüler ve ağ geçitleri gerektirir. Gömülü Ethernet ile bu işlemci, kutudan çıkar çıkmaz dikey entegrasyona hazırdır.

RS232 iletişim portu, Programlanabilir Mantık Kontrol Cihazı (PLC) işlemcisinin kurulduğu aynı panele tipik olarak kurulan İnsan Makine Arayüzü (HMI) iletişimi için ideal bir klasik iletişim portudur, çünkü RS232'nin sınırlı bir mesafe kapsamı vardır.

1747-L552'nin büyük bellek kapasitesi, işlemcinin birden fazla küçük süreci veya tek bir büyük süreci kontrol etmesine olanak tanıyan 4096 Giriş ve Çıkış kapasitesine sahiptir. Aynı işlemcilerle hangi sürecin dahil edilebileceğini düzgün bir şekilde planlamak için sistem kritikliği dikkate alınmalıdır. Ayrıca, G/Ç modüllerinin stratejik kurulumuna izin vermek için Uzak G/Ç topolojisinin uygulanmasını da destekler.

Bu modül, veri veya program için 28K kelime ve kullanıcı verileri için 4K kelime olmak üzere maksimum 32K kelimelik bir kullanıcı belleğine sahiptir. İşlemci ayrıca hem girişler hem de çıkışlar için her biri 4096'da mutlak maksimum G/Ç sayısına sahiptir. Ayrıca maksimum 480 noktalık yerel bir analoğa sahiptir. Bu işlemci, yüz yedi (107) programlama talimatına kadar destekler ve maksimum Otuz (30) yuvaya sahip Üç (3) şasiye kadar kurulum izni verir. Bu işlemcinin maksimum giriş akımı 5 Volts DC'de 1A ve 24 Volts DC'de 0A'dır. Tipik bir program tarama süresi 0,9 milisaniye/K, G/Ç tarama süresi 0,225 milisaniye ve 0,37 µs'lik bir XIC bit yürütme süresi ile birlikte gelir.


Güç kaynağı yüklemesine bağlı olarak, bu işlemci, güç kaybından sonra 20 milisaniyeden 3 saniyeye kadar bir program tarama tutma süresine sahiptir. 0,015 inçlik bir çalışma titreşimine, 5 ila 57 Hertz'de tepe-tepe yer değiştirmeye ve 57 ila 2000 Hertz'de 2,5G ivmeye sahiptir. Bu işlemci ayrıca 30G'lik bir çalışma şokuna ve %5 ila %95'lik yoğuşmasız bir bağıl neme sahiptir. Bu işlemcinin çalışma sıcaklık aralığı 0 ila 60 santigrat derece ve depolama sıcaklık aralığı -40 ila 85 santigrat derecedir.

Bu işlemci için uyumlu tek bellek modülü, C Serisi OS501 veya daha yüksek ürün yazılımı sürümü için 1747-M13'tür. Bir modül eklerken veya çıkarırken güç kapatılmalıdır. Durum LED'leri bu işlemci için mevcuttur ve bunların mevcut durumunu izlemenizi sağlar. 1747-L552 işlemcisi açık tipte bir muhafazaya sahiptir ve bir şasi aracılığıyla monte edilir. İşlemcinin tamamı 145 x 35 x 142 milimetre ölçülerindedir. Bu işlemcinin Ethernet bağlantısı BOOTP etkindir ve 48'e kadar gelen veya giden bağlantıyı destekler. Ayrıca, bir BOOTP/DHCP isteği dışında, RSLogix 500 programlama yazılımını kullanarak işlemciyi manuel olarak yapılandırabilirsiniz. Giden bağlantılar, hedef düğüm başına yalnızca bir bağlantı kurabilir. Aynı hedef düğümü kullanmaları durumunda birden fazla MSG talimatı aynı bağlantıyı paylaşacaktır. Bu işlemci ayrıca bir RS-232 portuna ve bir flash yedekleme belleğine sahiptir. Ortalama iki yıl dayanan kullanıcı tarafından değiştirilebilir bir lityum pile sahiptir. 1747-L552 işlemcisi bir kapasitöre sahiptir ve bu, pilin kendisi bağlantısı kesilmiş olsa bile, işlemcinin pil yedeklemesini kullanarak en az 30 dakika çalışmasını sağlar. RAM'deki verilerin kaybolmasını önlemek için pil, 30 dakika içinde işlemciye bağlanmalıdır.
