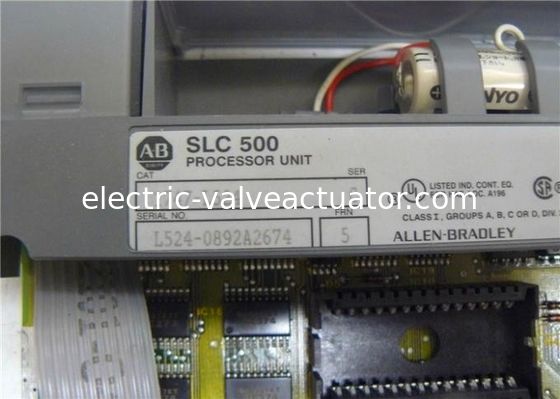

Allen Bradley 1747-L524 Seri C İşlemci Modülü, SLC 500 Kontrol Sistemleri için

1747-L524 Hakkında:

AB 1747-L524 bir SLC 500 işlemcisidir. Ayrıca bir SLC 5/02 kontrol cihazı olarak da adlandırılan bu işlemci, talimatlar için maksimum 4000 modüle ve ayrık giriş ve çıkış için her biri maksimum 4096 modüle sahiptir. Bu işlemci için analog, dijital ve tarayıcı modülleri gibi 60'tan fazla modül türü kullanabilirsiniz. Ancak, bu işlemci 1746-BLM ve 1746-MPM modülleriyle uyumlu değildir. Bu işlemciye tarayıcı modülleri takmak, sisteme DeviceNet, ControlNet ve Evrensel Uzak G/Ç eklemenin yanı sıra 19 ek talimat eklemenize olanak tanır. Bu işlemci ayrıca maksimum 480 yerel Analog G/Ç'ye ve maksimum 3/30 yerel şasi/yuvasına sahiptir. Bu işlemci ile ek veri depolama alanı kurulamayacağını unutmayın. Ancak, isteğe bağlı EEPROM modülleri kullanabilirsiniz. Bu bellek modülleri, işlemci RAM'inin içeriğini kaydetmenize ve EEPROM belleğinde kaydedilen verileri işlemci RAM'ine yüklemenize olanak tanır. Bu işlemciyle birlikte sunulan DH-485 iletişim portu, talimatları almak ve başlatmak üzere ayarlanmıştır, ancak portu programlama için bağlayacaksanız 1747-PIC gerektirir.

Bu işlemci için durum göstergeleri mevcuttur. 1747-L524 işlemcisi 71 programlama talimatına sahip olabilir ve RSLogix 500, PLC-500 A.I. Serisi, HHT ve APS programlama yazılımı kullanılarak yapılandırılabilir. Ayrıca ortalama 2 yıl dayanması tahmin edilen kullanıcı tarafından değiştirilebilir bir pile sahiptir. 145 x 35 x 142 milimetre ölçülerindeki bu işlemci, bir şasi kullanılarak monte edilebilir ve açık stil bir muhafazaya sahiptir. 5 Volt DC'de maksimum 0,9 A akıma ve hem minimum Watt hem de toplam Watt olarak 1,75'e sahiptir. İşlemcinin program tarama süresi 4,8 milisaniye/K ve G/Ç tarama süresi 1,6 milisaniyedir. Bit yürütme 2,4 µs'dir. Bu işlemci ayrıca 5 Volt DC'de 350 mA ve 24 Volt DC'de 105 mA'lık bir arka panel akım yüküne sahiptir. Güç kaynağı yüklemesine bağlı olarak, güç kaybından sonraki program tarama tutma süresi 20 milisaniyeden 3 saniyeye kadardır. Bu işlemcinin çalışma sıcaklığı 0 ila 60 santigrat derece arasında değişir ve depolama sıcaklığı -40 ila 85 santigrat derece arasındadır. Titreşimi, 5 ila 57 Hertz'de 0,015 inçlik bir yer değiştirme tepe-tepe ve 57 ila 2000 Hertz'de 2,5 G ivmedir. Ayrıca 30 G'lik bir çalışma şokuna sahiptir ve yoğuşmasız %5 ila %95 bağıl nem ile birlikte gelir.

Teknik özellikler:
