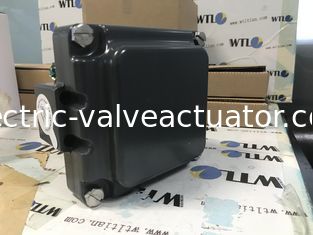

TVH-E20GNPM TOPWORX Emerson Vana Monitörü Sert Kaplamalı Eloksallı Alüminyum veya 316 Paslanmaz Çelik

TVH-E20GNPM TOPWORX Emerson, Sert Kaplamalı Eloksallı Alüminyum veya 316 Paslanmaz Çelik


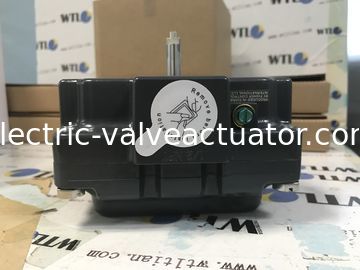

Model TVH,
Paslanmaz Çelik taban ve kapak Bus/Sensör (2) P&F NJ2-V3-N
Alan Sınıflandırması Sınıf 1, Bölüm 1, Gruplar A,B,C&D; Sınıf II, Bölüm 1, Gruplar E,F&G; IP67, 4, 4X; Ex ia IIC T4
Görsel Ekran 90° Yeşil Açık / Kırmızı Kapalı
Mil NAMUR, 304 Paslanmaz Çelik
Kablo Girişleri (2) 1/2” NPT
O-ringler Silikon Sıcaklık Derecesi -20°C ila 40°C
Aktüatöre Montaj

Yönler, Normal ve Ters Etkili

Normal etkili, proses vanası kapalıyken tamamen saat yönünde ve proses vanası açıktayken saat yönünün tersinedir. Ters etkili, proses vanası açıktayken tamamen saat yönünde ve proses vanası kapalıyken saat yönünün tersinedir.

90° gösterge kubbe tertibatları, herhangi bir montaj düzenlemesine uyacak şekilde tasarlanmıştır ve gerekirse 9° eksen dışına kadar ayarlanabilir. 45° gösterge kubbe tertibatları yalnızca ±9° paralel monte edilmiş normal etkili uygulamalara uyum sağlayabilir. 45° ters etkili veya dik monte edilmiş uygulamalar için yerel distribütörünüze veya fabrika temsilcinize danışın.

Soldaki resim, kapalı konumda proses vanasına paralel monte edilmiş bir TopWorx™ ünitesini göstermektedir. Üstteki yeşil ok, vanayı açmak için “normal etkili” hareket yönünü göstermektedir. Bu, standart yönelimdir ve aksi belirtilmedikçe, üniteniz bu şekilde çalışacak şekilde fabrikada ayarlanacaktır.

Sağdaki resim, kapalı konumda proses vanasına dik monte edilmiş bir TopWorx™ ünitesini göstermektedir. Üstteki yeşil ok, vanayı açmak için “normal etkili” hareket yönünü göstermektedir.


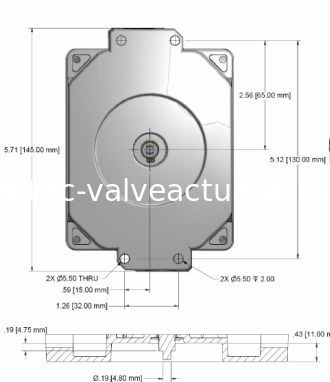

Montaj

TopWorx™, özel uygulamanızı karşılamak için hem döner hem de lineer çok sayıda montaj braketi kiti sunar. Sipariş bilgileri için yerel distribütörünüze veya fabrika temsilcinize danışın. Aşağıdaki çizim, çeyrek dönüşlü bir vanaya doğrudan bir NAMUR montajını göstermektedir. Belirli montaj talimatları için montaj kiti belgelerinize bakın.

Depolama

Kablo, kablo kapakları ve ilgili herhangi bir makara valfi port bağlantıları düzgün bir şekilde takılana kadar, TopWorx™ ünitesi, ünite geçici kapaklarla birlikte gönderildiğinden, IP/NEMA derecesini desteklemeyecektir. %10-%95 arasında bir bağıl nem aralığı ve -40ºF (-40ºC) ila 160ºF (71ºC) arasında bir sıcaklık aralığı ile kuru bir ortamda saklandığından emin olun. Düzgün bir şekilde kurulduktan sonra, isim plakasında listelenen sıcaklık aralığı bu depolama sıcaklık aralığının yerini alacaktır.
