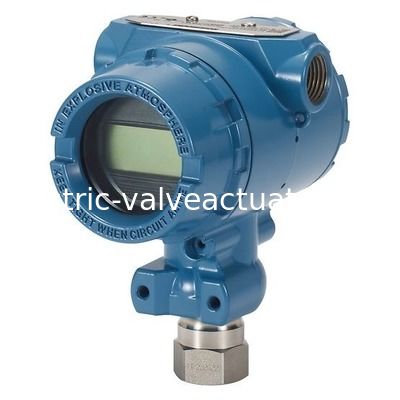

Rosemount™ 2088 Ölçer ve Mutlak Basınç Vericisi 316L SST Alaşım C-276 NSF NACE® Tehlikeli Konum

Rosemount™ 2088 Basınç ve Mutlak Basınç Vericisi 316L SST, Alaşım C-276 NSF, NACE®, tehlikeli konum

Model 2088 Düşük Güç

Model 2088 Smart Düşük Güç vericisini kurma, yapılandırma ve bakım için mevcut prosedürler, 4-20 mA çıkışlı Model 2088 Smart vericisi ile aynıdır, 00809-0100-4690 numaralı kılavuza bakın.

Model 2088 Düşük Güç seçeneği için mevcut kablolama şeması ve Model 275 HART hızlı tuş dizileri aşağıda gösterilmiştir.

Vericiyi monte edin

Aşağıdakiler, her bir vericinin yaklaşık ağırlıklarıdır:

 Rosemount 2088 2,44 lb (1,11 kg)

 Rosemount 2090F 2,74 lb (1,24 kg)

 Rosemount 2090P 2,96 lb (1,34 kg).

Çoğu durumda, kompakt boyutu ve hafifliği, ek bir montaj braketi kullanmadan doğrudan ilgili cihaza monte etmeyi mümkün kılar. Bu istenmediğinde, isteğe bağlı montaj braketini kullanarak doğrudan bir duvara, panele veya iki inçlik bir boruya monte edin

Elektronik muhafaza boşluğu

Vericiyi, terminal tarafı erişilebilir olacak şekilde monte edin. Kapak sökümü için 0,75 inç (19 mm) boşluk gereklidir. Kullanılmayan boru açıklığına bir boru tapası kullanın. Bir sayaç takılıysa, kapak sökümü için üç inç boşluk gereklidir.

Muhafaza için çevresel conta

Su/toz geçirmez bir boru contası sağlamak ve NEMA® Tip 4X, IP66 ve IP68 gereksinimlerini karşılamak için borunun erkek dişleri üzerine diş sızdırmazlık (PTFE) bandı veya macunu gereklidir. Diğer Giriş Koruması derecelendirmeleri gerekiyorsa fabrikaya danışın.

M20 dişleri için, boru tapalarını tam diş geçişine veya mekanik dirençle karşılaşılana kadar takın.

Montaj braketleri

Rosemount 2088, 2090F veya 2090P vericileri, isteğe bağlı bir montaj braketi (seçenek kodu B4) aracılığıyla panele veya boruya monte edilebilir. Boyut ve montaj yapılandırma bilgileri için sayfa 32'deki Şekil 3-1'e bakın.

Verici güvenliğini yapılandırma

Rosemount 2088, 2090F ve 2090P vericilerinde dört güvenlik yöntemi vardır.

 Güvenlik anahtarı

 HART® Kilidi

 Yapılandırma Düğmeleri kilidi

 LOI şifresi
