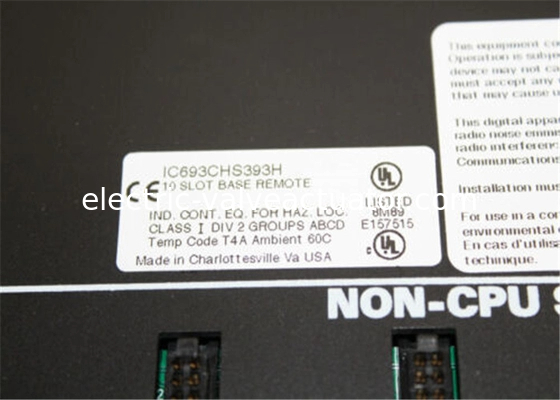

GE FANUC IC693CHS393F GELİŞTİRİLMİŞ 10 YUVALI UZAKTABAN GENİŞLETME EMI bir yıl garanti

GE FANUC IC693CHS393F GELİŞTİRİLMİŞ 10 YUVASLI UZAKTABANLI GENİŞLETME EMI bir yıl garanti

HIZLI AYRINTILAR

1. Marka:GE
2. Model :IC693CHS393F
3. Menşe Yeri : ABD

DİĞER ÜSTÜN ÜRÜNLER

Uzaktan taban plakalarını kullanan bir sistemdeki tüm taban plakalarını birbirine bağlayan kablo 700 feet'ten fazla olamaz. Uzaktan bir taban plakası tek başına duramaz. Bir CPU'ya sahip bir sisteme bağlı olmalıdır. CPU, bir PLC'de veya Kişisel Bilgisayar Arayüz Kartı ile donatılmış bir Kişisel Bilgisayarda olabilir (bkz. Bölüm 11). Uzaktan yetenek, Uzaktan taban plakasında bulunan G/Ç modülleri tarafından kullanılan +5 voltluk mantık beslemesi ile G/Ç Veri Yolu Genişletme Arayüzü ile ilişkili arayüz devresi için besleme arasındaki Uzaktan taban plakasının yerleşik izolasyonu ile kolaylaştırılır. İzolasyon, dengesiz toprak koşullarıyla ilişkili sorunların önlenmesine yardımcı olur. Sistem başına izin verilen maksimum Uzaktan taban plakası sayısı, kullanıldıkları CPU türüne bağlıdır. 331, 340 ve 341 CPU'lar için maksimum 4'tür. 350 ve üzeri numaralı CPU'lar için maksimum 7'dir. Her uzaktan taban plakasının, diğer taban plakalarına bağlantı için sağ ucuna monte edilmiş 25 pimli dişi D tipi Genişletme konektörü vardır. Uzaktan taban plakaları iki boyutta mevcuttur; 5 yuvalı (IC693CHS398) ve 10 yuvalı (IC693CHS392) Uzaktan bir arka panel, aşağıdaki akıllı seçenek modüllerini desteklemez: PCM, ADC, BEM330 ve CMM. Bu modüller bir CPU taban plakasına monte edilmelidir. Diğer tüm G/Ç ve seçenek modülleri herhangi bir taban plakasına monte edilebilir. Uzaktan taban plakaları aynı fiziksel boyuttadır, aynı tip güç kaynaklarını kullanır ve Genişletme taban plakalarıyla aynı G/Ç ve seçenek modüllerini destekler. Her Uzaktan taban plakasında bir Raf Numarası Seçimi DIP anahtarı bulunur.

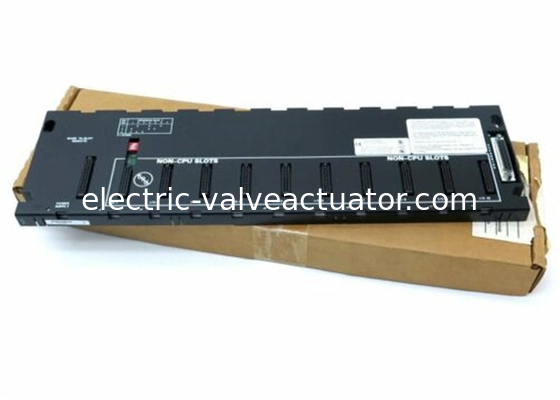

GE Fanuc IC693CHS393, 10 yuvalı bir uzaktan taban plakasıdır.Bu bileşen, GE Series 90-30 PLC sistemi için tasarlanmıştır. Herhangi bir uygulamayı çalıştırırken, kullanıcılar bu üniteyle ilgili birkaç şeyin farkında olmalıdır.İlk olarak, uzaktan taban plakaları kullanan herhangi bir sistemde, tüm taban plakalarını birbirine bağlayan toplam kablo miktarı 700 feet'ten az olmalıdır. Ayrıca, bir uzaktan taban plakası tek başına bir ünite olamaz. Bunun yerine, bir CPU'ya sahip bir sisteme bağlı olmalıdır. Bu CPU, bir programlanabilir lojik kontrol cihazında (PLC) veya bir PC'de olabilir. Ancak, PC'nin bir Kişisel Bilgisayar Arayüz Kartı ile donatılmış olması gerekir.

Uzaktan taban plakasında yerleşik bir izolasyon vardır. Bu, Uzaktan taban plakasında bulunan G/Ç modülleri tarafından kullanılan +5 voltluk mantık beslemesi ile G/Ç Veri Yolu Genişletme Arayüzü ile ilişkili arayüz devresi için besleme arasındadır.Dengesiz toprak koşulları sorunlara yol açabilir, bu nedenle bu sorunları gidermek için izolasyona sahip olmak önemlidir. Bir sistemdeki CPU türü, kullanılabilecek uzaktan taban plakası sayısını belirleyecektir. 331, 340 ve 341 CPU'lar için maksimum 4'tür. 350 ve üzeri numaralı tüm CPU'lar için kullanılabilecek maksimum sayı 7'dir.





Bir uzaktan arka panel tarafından desteklenmeyen birkaç akıllı seçenek modülü vardır - PCM, CMM, ADC ve BEM330. Bu modülleri kullanmak için, kullanıcının bunları bir CPU taban plakasına monte etmesi gerekir.Diğer tüm G/Ç modülleri ve seçenek modülleri herhangi bir taban plakasına monte edilebilir. Genişletme taban plakalarına benzer şekilde, uzaktan taban plakaları aynı tip güç kaynaklarını kullanır ve aynı G/Ç modüllerini ve seçenek modüllerini destekler. Ayrıca aynı fiziksel boyuttadırlar.Her uzaktan taban plakasının sağ ucunda, diğer taban plakalarına bağlantı için 25 pimli dişi D tipi Genişletme konektörü bulunur. Bu, diğer taban plakalarına bağlantı içindir. Her Uzaktan taban plakasında ayrıca bir Raf Numarası Seçimi DIP anahtarı bulunur.
