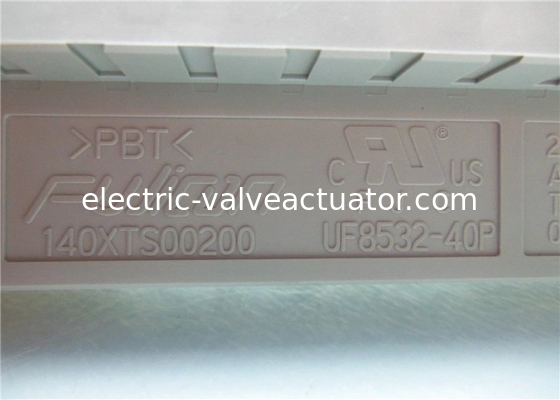

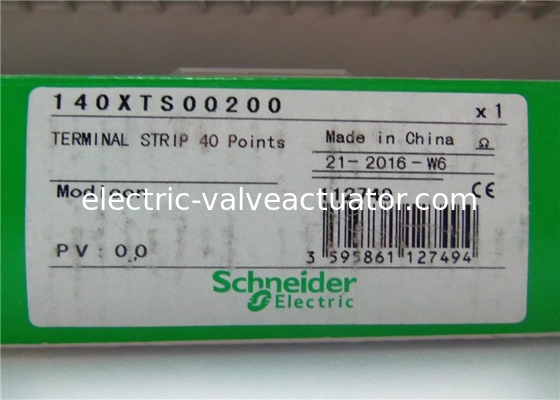

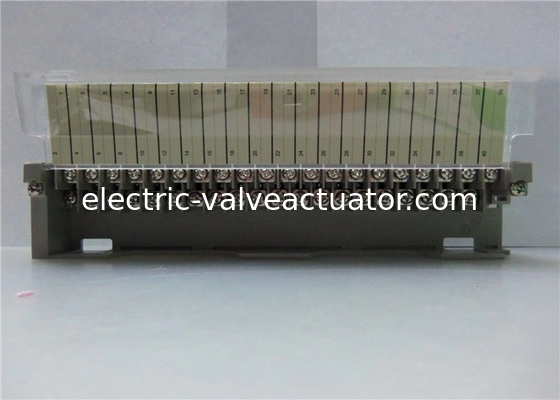

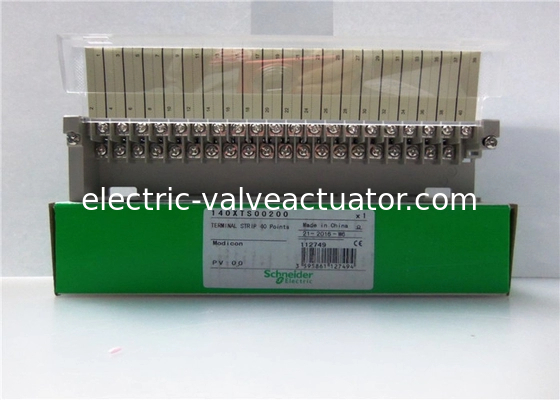

Programlanabilir Otomasyon Kontrol Cihazı 140XTS00200 Klemens Bloğu 40 Nokta

PLC Programlanabilir Mantık Denetleyicisi Schneider Electric Modicon Quantum 140XTS00200 Terminal Şerit 40 Nokta

Ana
ürün yelpazesiModicon Kuantum otomasyon platformu
Aksesuar/ayrı parça adıvida terminal bloğu
Aksesuar/ayrı parça tipiTerminal bloğu
Aksesuar/ayrı parça kategorisiBağlantı aksesuarları
Aksesuar / ayrı parça varış noktası

Analog I/O modülü
Güvenlik giriş veya çıkış modülü

Sayıcı modülü
Analog güvenlik modülü
Analog giriş modülleri
Ayrı kombinasyonlu I/O modülleri
Analog çıkış modülleri
Çok fonksiyonel girdi modülü tam zaman damgası

Tamamlayıcı

Ürün uyumluluğu

140 ACI...
140ACO...
140 AMM...
140ARI...
140ATI...
140 AVI...
140 AVO...
140 DAI...
140 DAM...
140DDI...
140DDM...
140 DDO...
140 DRA...
140 DRC...
140DRO...
140 DSI...
140DVO...
140EHC...
140ERT...
140 SAI...
140 SDI...
140 SDO...

Pin numarası40 iğne
Ürün ağırlığıt 0,15 kg

Çevre
IP koruma derecesi< IP20

Sürdürülebilirlik sunun
Sürdürülebilir teklif durumuYeşil Premium ürün değil
RoHS Uyumlu- 0739'dan bu yana - Schneider Electric uygunluk bildirimi
REACh İçermeyen referansSınırı aşan SVHC
Ürünün kullanım ömrünün sonu talimatıÖzel geri dönüşüm işlemlerine gerek yok

Diğer Üstün ürünler

• 140-XTS TERMINAL STRIP 40POINT CABLEFAST Modicon Quantum 140-XTS-002-00
• Üretici: Modicon Quantum
• Serisi: 140 Serisi
• Bu 140XTS00200 kredi programımız için uygun olabilir.

Modicon Kuantum - vida terminal bloğu

Kuantum. 140XTS00200. Modicon.

Arka uçaklar, atışlarda kullanılan tüm modülleri mekanik olarak sabitlemek ve elektrikle bağlamak için tasarlanmıştır.Arka plan, modüllerin birbirleriyle iletişim kurmalarını ve daha fazla anahtar ayarlaması olmadan yuva numaralarını tanımlamalarını sağlayan pasif bir devre kartı içerir. 19 inç NEMA dolaplarında arka planları monte ederken destekler gereklidir. Bu destekler 2 ila 10 pozisyon arka planları destekler. Kapatma standart NEMA donanımını kullanarak raylara monte edilir.Bir dolaba Quantum sistemleri montaj yaparken, modüllerin üzerinde ve altında 4 in. (101.60 mm) bir alan korunmalıdır. Yan mesafe 1 in. (25.40 mm) minimum olmalıdır. Kablolama kanalları 2 in. (50.80 mm) kare, arka planlar arasında yatay olarak merkezlenebilir2 inç'ten daha fazla uzanan bu şekilde monte edilen borular veya benzer eşyalar, hava hareketini sağlamak için üst ve alt modüller ile aralarında 4 inçlik bir boşluk (bir inç yerine) gerektirir..Güç kaynağı modülleri hariç, kuantum modülleri, herhangi bir arka planın herhangi bir yuvasına yerleştirilebilir ve CPU modülleri hariç,Modüllere veya arka planı hasar vermeden güç altında çıkarılabilir (sıcak değiştirilmiş); güç kaynağı modülleri arka planın ilk veya son yuvalarına monte edilmelidir.
