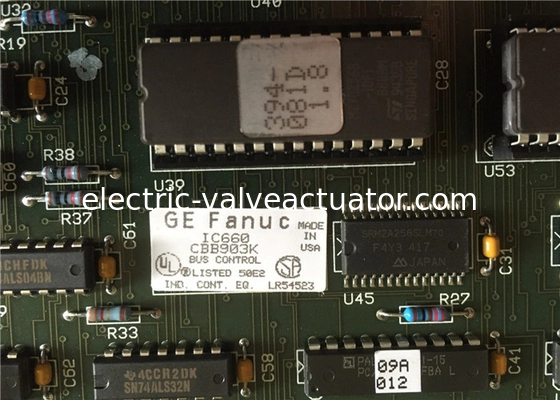

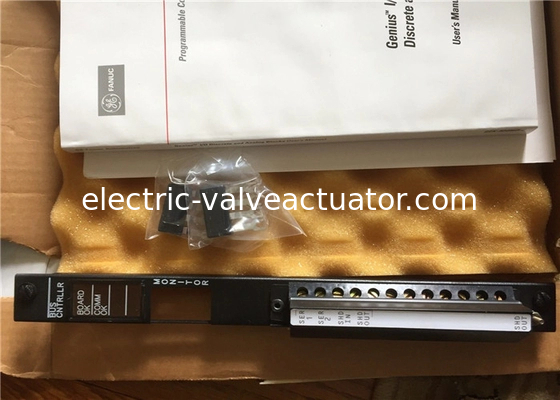

IC660CBB903K GE FANUC PLC Mantık Denetleyicisi Serisi Altı I/O Otobüs Denetleyicisi

GE Fanuc IC660CBB90xx Serisi BUS Kontrol Modülleri, PLC'lerin I/O sistemine dahil olduklarında, Seri Six Plus PLC ve Genius I/O blokları arasında gerekli bir arayüzdür.Otobüs denetleyici modülü, CPU'daki herhangi bir I/O yuvasına veya CPU istasyonunda veya CPU'dan 2000 feet (600 metre) uzaklıkta bulunan yüksek kapasiteli bir I/O rafına yerleştirilebilir.. Bir sürü otobüs denetleyicisi bir rafda yerleştirilebilir. Her otobüs denetleyicisi 20 birim yük tükettiğinden, bir CPU rafına 5 modüle kadar veya yüksek kapasiteli bir I / O rafına 10 modüle kadar yerleştirilebilir.

CPU tarama süresi 10 ms'den fazla ise, bir Uzak I/O istasyonundaki bir I/O rafına bir otobüs denetleyicisi yerleştirilebilir.pencere komutları desteklenmiyorHer bir otobüs denetleyicisi, 2000 fit (600 metre) 'ye kadar bükülmüş çift iletişim yoluyla 30 Genius I / O bloğuna kadar Serisi Altı Artı CPU'ya bağlanabilir.Herhangi bir PLC sisteminde otobüs denetleyicilerinin sayısının tek sınırı, Serisi Altı Artı CPU'nun I / O kapasitesidirHer bir otobüs denetleyicisi, herhangi bir I/O modülüne benzer şekilde, I/O zincirindeki tüm I/O referanslarına erişime sahiptir.

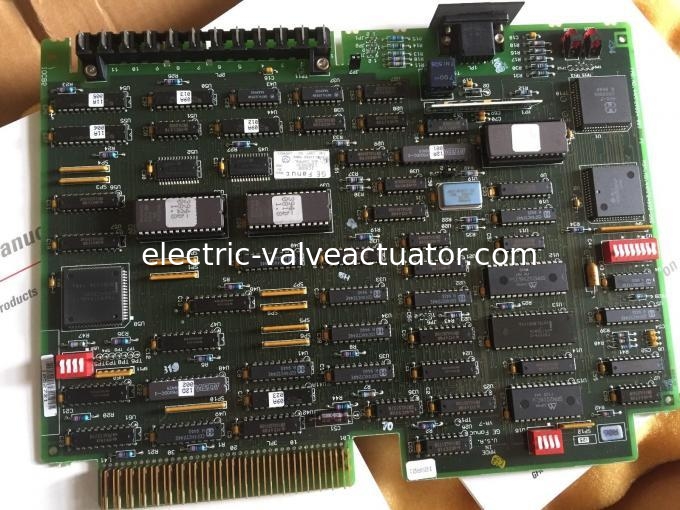

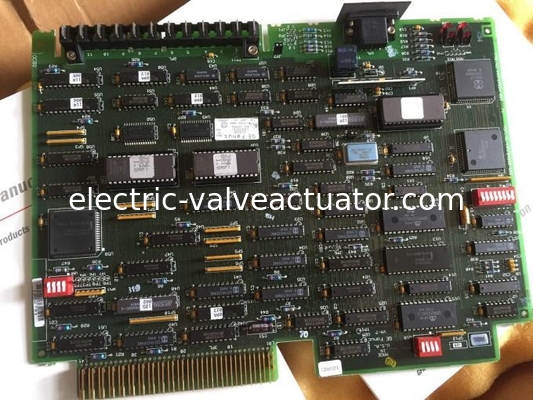

Modülde bulunan 4 segmentli bir DIP anahtarı, Genişletilmiş I/O adresleme için kanal seçimini etkinleştirmek için kullanılır.Normal (genişletilmemiş) adresleme kullanılırsa veya kanal seçimi I/O İletici Modülleri üzerinden yapılırsa, düğme ayarlaması gerekmez.

Genius I/O otobüsü, otobüs denetleyicisinde karakteristik impedansı ile sona erdirilmelidir. Gelişmiş versiyon otobüs denetleyicisi, 100Ω, 150Ω veya 750Ω olmak üzere seçilebilir üç içi impedans sağlar.Üç atlayan (JPI), JP2 ve JP3) modülünde listelenen değerlerden birini seçmek veya herhangi bir impedans seçmek için kullanılır.
