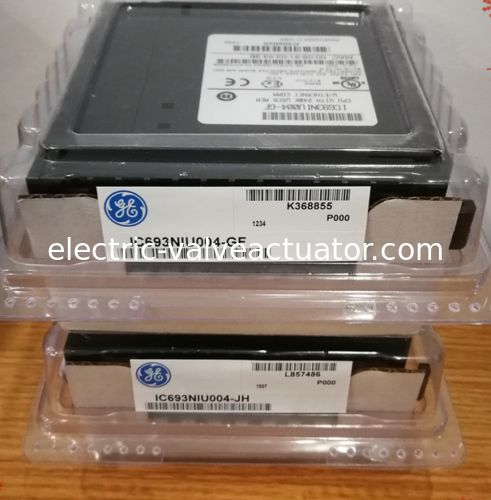

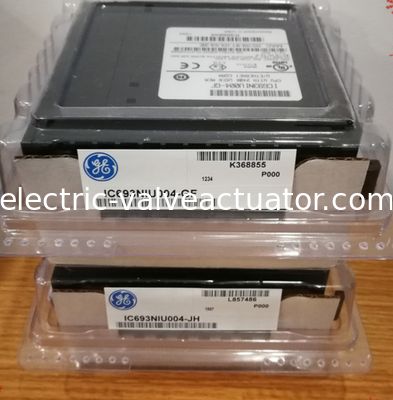

GE General Electric IC693NIU004 Fanuc 90-30 serisi Ethernet Ağ Arayüzü Birimi

GE General Electric IC693NIU004 Fanuc 90-30 serisi Ethernet Ağ Arayüz Birimi

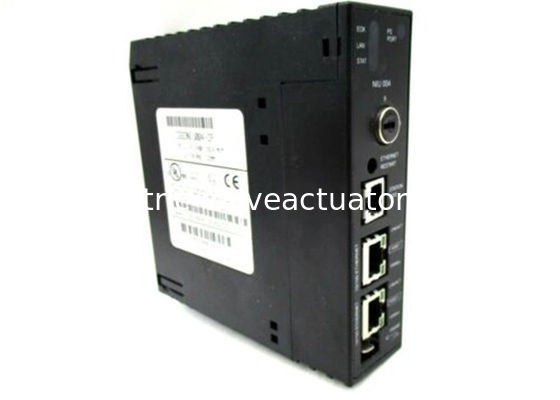

IC693NIU004 bir GE Fanuc 90-30 serisi Ethernet Ağ Arayüz Birimi. Bu, Ethernet Global Veri istasyonu (EGD) olarak çalışır, ağ üzerinden giriş ve çıkış verilerini, durumu ve kontrol verilerini alışveriş eder. Ünite, 8 LED, bir ethernet yeniden başlatma butonu, 3 port konektörü ve bir koruyucu toprak bağlantı sekmesi ile birlikte gelir. Mac Adresi etiketi, modülün dış kısmında bulunabilir. IC693NIU004 ENUI ile birlikte gelir, 8 LED. EOK, LAN, STAT ve PS portları modülün durumunu gösterir. diğer dört LED, iki RJ-45 portuna bağlıdır. Güç kaynağı LED'i, ethernet portları ile ilgili değildir, yalnızca modülün güç kaynağının seri portları üzerinden trafik olduğunu gösterir. EOK, LAN ve STAT LED'leri Açık/Kapalı Yavaş Yanıp Sönme veya Hızlı Yanıp Sönme şeklinde olabilir. Bunlar, Ethernet arayüzlerinin durumunu, Ethernet portlarındaki trafiği (LAN LED'i) ve bir istisna olayının meydana geldiğini gösterir. Her RJ-45 portu, bir PC'nin RJ-45 portunda bulacağınız gibi 2 LED ile birlikte gelir. LINK/ACT etiketli olan, bağlantı fiziksel olarak mevcut olduğunda yanar ve o portta trafik algılandığında yanıp söner. Diğer 100Mbps etiketli gösterge, bağlantının 100Mbps olduğunu göstermek için yanar

HIZLI DETAYLAR

DİĞER ÜSTÜN ÜRÜNLER

Ethernet yeniden başlatma butonu 2 işleve sahiptir: LED testini gerçekleştirme ve yeniden başlatma. Ethernet yeniden başlatma butonuna basmak, ethernet iletişimini kesme etkisine sahip olacaktır, bu, gömülü anahtara bağlı diğer cihazlarla olan tüm iletişimi içerir. Ethernet yeniden başlatma butonuna basıldığında, 7 LED aynı anda yanar. LED'lerin SÖNMESİ ve YANMASI sağlanmalıdır. Arayüz daha sonra yeniden başlatma gerçekleştirir. Güç teşhisi çalışır ve arayüzün yazılımı operasyonel duruma geri yüklenir.

RS-232, 6-pin, RJ-11 portu, bir terminal veya terminal emülatörünü ethernet arayüzündeki istasyon yöneticisi yazılımına erişmek için bağlamak içindir. İstasyon Yöneticisi özelliği, Ethernet iletişimini test etmek ve sorun gidermek için kullanılır. Ancak, kullanımı isteğe bağlıdır. Bir IC693CBL316A kablosu, terminali, emülatörü veya yazılım yükleyicisini ethernet'e bağlamak için kullanılır. Kullanıcı, NIU üzerinde 2 RJ-45 Ethernet portu bulabilir. Bir veya her ikisi diğer ethernet cihazlarına bağlanabilir. Her port, veri hızını (10Mbps veya 100Mbps), yarım veya tam dupleksi ve kablolama düzenlemesini otomatik olarak algılar: ya düz ya da çapraz. ENUI'ye bağlanmak için kullanılan kablolar, ya korumalı ya da korumasız, doğrudan veya çapraz olabilir. İki ethernet portunun aynı cihaza bağlanmaması gerektiği unutulmalıdır, çünkü bu, paketlerin çoğalmasına yol açacaktır. Ethernet NIU ağda kullanılmadan önce, CIMPLICITY Machine Edition Logic Developer yazılımı kullanılarak yapılandırılmalıdır. Bu şunlar için kullanılır:

• ENUI'ye bir IP adresi atama
• Alt ağ maskesini, varsayılan ağ geçidini ve ad sunucusu adresini tanımlama
• ENIU ve kontrol cihazları arasında Ethernet Global Veri Değişimi mesajlaşmasını ayarlama

Ethernet NIU'yu CPU Taban Plakasına Takma

• Taban plakası gücünün KAPALI olduğundan emin olun.
• Modülü 1. yuvaya ve konektöre hizalayın. Modülü yukarı doğru eğin, böylece modülün üst arka kancası taban plakasındaki yuvaya girer.
• Konektörler eşleşene ve modülün altındaki kilitleme kolu yerine oturup taban plakası çentiğine girene kadar modülü aşağı doğru sallayın.
• Modülün doğru şekilde oturduğundan emin olmak için kontrol edin.
• Ethernet Arayüzündeki bir veya her iki Ethernet portunu ağa bağlayın.
