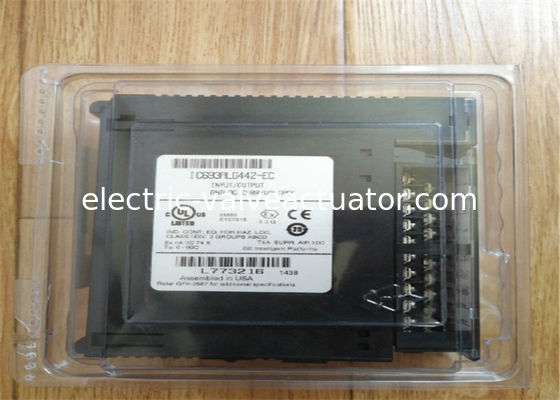

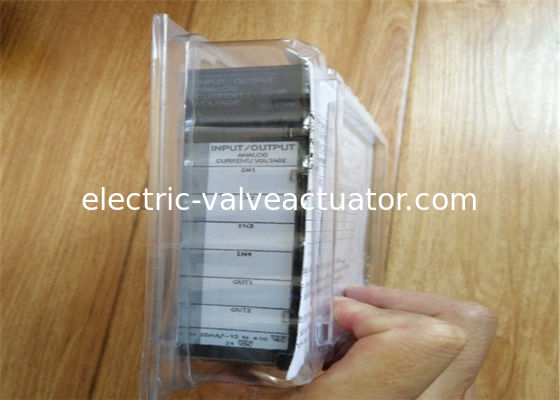

IC693CMM321 Ethernet PLC Kontrol Cihazları, SERİSİ 90-30 Io Ethernet Modülü 4 Kanal

PLC Programlanabilir Mantık Kontrol Cihazı IC693CMM321 GE FANUC SERİSİ 90-30 Ethernet Arayüz Modülü

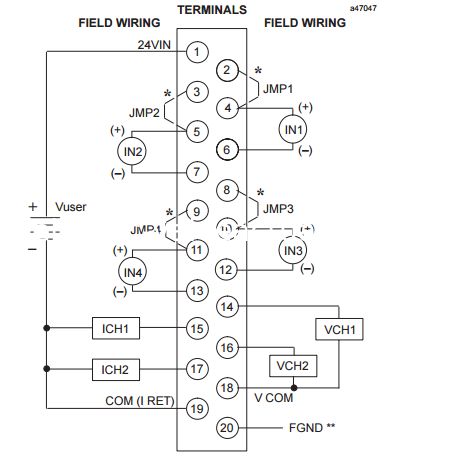

Analog Akım/Gerilim Kombinasyon Giriş/Çıkış modülü, 4 adede kadar diferansiyel giriş akımı veya gerilim kanalı ve akım döngüsü çıkışları veya gerilim çıkışları ile 2 adet tek uçlu çıkış kanalı sağlar. Her kanal, uygulamanız için gerekli olan akım veya gerilim aralığına göre ayrı ayrı yapılandırılabilir. Akım giriş modunu seçmek için gereken bir jumper hariç, tüm modül yapılandırması yazılım aracılığıyla yapılır. Tüm aralıklar, Logicmaster 90-30/20/Micro programlama yazılımı yapılandırıcı işlevi veya Seri 90-30 El Tipi Programlayıcı kullanılarak yapılandırılabilir.

Bu modülün açıklamasında, modüle kısaca Analog Combo Modülü olarak atıfta bulunulacaktır.

Her analog giriş, aşağıdakiler olan beş giriş aralığı (iki gerilim ve üç akım) sağlayabilir:

• 0 ila +10 volt (tek kutuplu) - hem giriş hem de çıkış kanalları için varsayılan aralık.
• –10 ila +10 volt (çift kutuplu)
• 0 ila 20 mA 4 ila 20 mA
• 4 ila 20 mA Geliştirilmiş

Varsayılan giriş aralığı, 0V'nin 0 sayısına ve 10V'nin 32767 sayısına karşılık gelecek şekilde ölçeklendirilmiş kullanıcı verileriyle gerilim modu 0 ila +10 volt (tek kutuplu)dur.

Her analog çıkış, aşağıdakiler olan dört çıkış aralığı (iki gerilim ve iki akım) sağlayabilir:

• 0 ila +10 volt (tek kutuplu) - hem giriş hem de çıkış kanalları için varsayılan aralık.
• –10 ila +10 volt (çift kutuplu)
• 0 ila 20 miliamper
• 4 ila 20 miliamper

HIZLI AYRINTILAR

1. Marka:GE
2. Model :IC693CMM321
3. Menşe Yeri : ABD

AÇIKLAMA

Çıkışlar, sistem gücü kesilirse Son Durumu Koru veya aralıklarının alt ucuna sıfırlanacak şekilde yapılandırılabilir. Çıkışlar ayrıca, uygulama programından gelen komutla rampa modunda çalışacak şekilde yapılandırılabilir. Rampa modunda, çıkış kanalı yeni değeri hemen almak yerine, belirli bir süre içinde yeni bir değere geçer. Tüm giriş kanalları için yüksek ve düşük alarm limitleri ayarlanabilir ve her çıkış kanalı için CPU'ya bir açık tel arızası (akım çıkış modları) raporlanabilir. RX3i raflarındaki ALG442 modülleri, sahada bellenim yükseltmelerini destekler.

ÖZELLİKLER

Giriş Kanalı Sayısı: 4 diferansiyel
Giriş Aralıkları: 0 ila 20 mA / 4 ila 20 mA / 4 ila 20 mA Geliştirilmiş
Çözünürlük 0 ila +10V: 2,5 mV (1 LSB = 2,5 mV)
Çözünürlük -10 ila +10V: 5 mV (1 LSB = 5 mV)
Giriş Filtresi Tepkisi: 29 Hz
Dahili +5V Beslemeden Akım Tüketimi: 95 mA
Harici Kullanıcı Beslemesinden Akım Tüketimi: 129 mA
Cihaz Tipi: Giriş / Çıkış Analog, Akım / Gerilim
Harici Besleme Gerilim Aralığı: 20 ila 30 VDC (24 VDC tipik)
Gerilim Dalgalanması: 10%
Güç Tüketimi: Dahili +5 VDC'den 95 mA, harici +24 VDC beslemeden 150 mA
Güncelleme Hızı: Güncelleme Hızı: 3 ms
İzolasyon, Saha - Arka Panel ve Şasi Toprağı: 250 VAC sürekli; 1 dakika boyunca 1500 VAC
Analog Çıkışlar: İki, Tek?Uçlu
Çıkış Aralıkları: 0 ila 20 mA, 4 ila 20 mA
Çıkış Yük Kapasitansı: 2000 pF (maksimum)
Çıkış Yük Endüktansı: 1 H (maksimum)

Analog Akım/Gerilim Kombinasyon Giriş/Çıkış modülü, 4 adede kadar diferansiyel giriş akımı veya gerilim kanalı ve akım döngüsü çıkışları veya gerilim çıkışları ile 2 adet tek uçlu çıkış kanalı sağlar. Her kanal, uygulamanız için gerekli olan akım veya gerilim aralığına göre ayrı ayrı yapılandırılabilir. Akım giriş modunu seçmek için gereken bir jumper hariç, tüm modül yapılandırması yazılım aracılığıyla yapılır. Tüm aralıklar, Logicmaster 90-30/20/Micro programlama yazılımı yapılandırıcı işlevi veya Seri 90-30 El Tipi Programlayıcı kullanılarak yapılandırılabilir.

Bu modülün açıklamasında, modüle kısaca Analog Combo Modülü olarak atıfta bulunulacaktır.

Her analog giriş, aşağıdakiler olan beş giriş aralığı (iki gerilim ve üç akım) sağlayabilir:

• 0 ila +10 volt (tek kutuplu) - hem giriş hem de çıkış kanalları için varsayılan aralık.
• –10 ila +10 volt (çift kutuplu)
• 0 ila 20 mA 4 ila 20 mA
• 4 ila 20 mA Geliştirilmiş

Varsayılan giriş aralığı, 0V'nin 0 sayısına ve 10V'nin 32767 sayısına karşılık gelecek şekilde ölçeklendirilmiş kullanıcı verileriyle gerilim modu 0 ila +10 volt (tek kutuplu)dur.

Her analog çıkış, aşağıdakiler olan dört çıkış aralığı (iki gerilim ve iki akım) sağlayabilir:

• 0 ila +10 volt (tek kutuplu) - hem giriş hem de çıkış kanalları için varsayılan aralık.
• –10 ila +10 volt (çift kutuplu)
• 0 ila 20 miliamper
• 4 ila 20 miliamper
