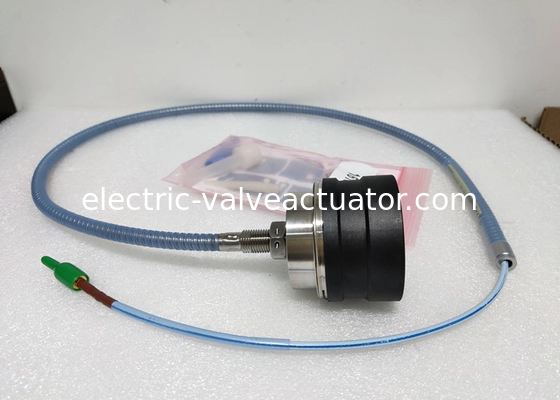

Bently Nevada 3300 XL 50 mm Yakınlık Sonda 330876-01-10-01-00 Transdusör Sistemi 1.0 metre

Bently Nevada 3300 XL 50 mm Yakınlık Probu 330876-01-10-01-00 Transdüser Sistemi 1.0 metre

Özellikler

Aksi belirtilmedikçe, aşağıdaki özellikler -24 Vdc güç kaynağı, 10 kΩ yük, Bently Nevada tarafından sağlanan 102 mm (4,0 inç) veya daha büyük çaplı bir AISI 4140 çelik hedefi ile 0°C ile +45°C (+32°F ile +113°F) arasındaki bir 3300 XL 50 mm Proximitor Sensörü, uzatma kablosu ve prob içindir. Sistem doğruluğu ve değiştirilebilirlik özellikleri, bir Bently Nevada AISI 4140 çelik hedefi dışında herhangi bir hedefe kalibre edilmiş bir transdüser sistemi kullanıldığında geçerli değildir.

Sipariş bilgileri

3300 XL 50 mm Yakınlık Probu:

330876-AXX-BXX-CXX-DXX

Seçenek Açıklamaları

A:Prob Kasa Tipi Seçeneği

01 ½-20 Diş-Düz Çıkış
02 M14x1.5 Diş-Düz Çıkış
03 Pürüzsüz 1.99 inç çap-Yan Çıkış

B:Toplam Uzunluk Seçeneği

10 1.0 metre (3.3 feet)
50 5.0 metre (16.4 feet)
90 9.0 metre (29.5 feet)

C:Zırh Seçeneği

00 Yüksek Sıcaklık FluidLoc Kablosu
01 Zırhlı Yüksek Sıcaklık FluidLoc Kablosu

D:Ajans Onay Seçeneği

00 Onay Yok
05 Çoklu Onaylar (beklemede)

Modeller:

Açıklama

3300 XL 50 mm Transdüser Sistemi, ayrı bir 50 mm prob, bir uzatma kablosu ve bir 3300 XL 50 mm Proximitor Sensöründen oluşur. Geniş çaplı bobin, bu sisteme Bently Nevada'nın girdap akımı transdüser hattının en uzun doğrusal aralığı olan 27,9 mm (1100 mil) maksimum doğrusal aralığı sağlar. Bu doğrusal aralık, 3300 XL 50mm Transdüser Sistemini, türbin rotoru ile makine statoru (kasa) arasındaki büyüme oranlarındaki farklılıktan kaynaklanan büyük buhar türbini jeneratörlerinin diferansiyel genleşmesini (DE) veya rotor genleşmesini (RX) ölçmek için ideal hale getirir.

Diferansiyel Genleşmeyi Ölçme Diferansiyel Genleşme ölçümü, itme yatağından belirli bir mesafedeki bir yakayı veya rampayı gözlemleyen iki yakınlık transdüseri kullanılarak yapılır. 3300 XL 50 mm Transdüserin uzun doğrusal aralığını gerektiren tipik transdüser montaj düzenlemeleri şunları içerir:
• Bir yakayı aynı taraftan gözlemleyen iki transdüser.
• Ölçülebilir DE aralığını etkili bir şekilde ikiye katlayan, bir yakayı zıt taraflardan gözlemleyen iki tamamlayıcı giriş transdüseri.

Bir montaj yöntemini seçme kriterleri, mevcut hedefin boyutu, beklenen rotor eksenel hareketi miktarı ve makinede var olan DE hedefinin türüdür. Yaka yüksekliği yeterliyse ve gerekli toplam ölçüm aralığı 1,1 inçten (28 mm) azsa, yedekli ölçümler için tercih edilen konfigürasyon, bir yakayı aynı taraftan gözlemleyen iki transdüser kullanmaktır. Toplam 1,1 ila 2,2 inç (28 mm ila 56 mm) aralık gerektiğinde, transdüserleri rotorun zıt taraflarına tamamlayıcı bir şekilde takın.

Sistem Uyumluluğu

3300 XL 50 mm prob, tüm standart 7200 50 mm sistemlerinin (yan ve arka çıkış probları dahil) fiziksel olarak yerini alacak üç kasa ve diş konfigürasyonunda gelir. Standart 7200 tarzı montaj braketleri hala aksesuar olarak mevcuttur. Ek olarak, probu 50 mm DE Entegre transdüser kayar montaj tabanına uyarlamak için yeni bir braket de mevcuttur. Proximitor Sensörü, 7200 ve 50 mm DE Entegre sistemlerinkiyle aynı olan 0,394 V/mm (10 mV/mil) çıkışa sahiptir, bu da müşterilerin monitör konfigürasyonunda herhangi bir değişiklik yapmadan yükseltme yapmalarını sağlar. Önceki sistemlerden yükseltme yaparken, her transdüser sistemi bileşeni (prob, uzatma kablosu ve Proximitor Sensörü) 3300 XL 50 mm bileşenlerle değiştirilmelidir.

Yakınlık Probu ve Uzatma Kablosu

3300 XL 50 mm prob, en zorlu buhar türbini DE ortamlarında hayatta kalmak üzere tasarlanmıştır. 200 °C'ye (392 °F) kadar yüksek sıcaklıklarda sürekli çalışabilir ve doğruluğunu koruyabilir ve 250 °C'ye (482 °F) kadar aralıklı yüksek sıcaklıklara dayanabilir. 50 mm prob, Yüksek Sıcaklık FluidLoc kablosu (tüm 50 mm problarda standart) ile birleştiğinde, prob ucuna nem girmesini engelleyen hem ön hem de arka contaya sahiptir. Özel yüksek sıcaklık ClickLoc konektörleri de prob ve uzatma kablosunda standarttır. Her prob ve kablo, konektörlerin kirlenmeden kalmasını sağlamak için konektör koruyucuları ve tek kullanımlık bir konektör koruyucu montaj aracıyla birlikte gelir. Prob ucundaki ClickLoc konektörü, kablonun dar boşluklardan geçirilmesini kolaylaştıran çıkarılabilir bir yakaya sahiptir.

3300 XL 50 mm prob, ½-20 İngiliz dişleri veya M14x1.5 metrik dişleri olan düz çıkış kasa stillerinde mevcuttur ve önceden delinmiş emniyet teli delikleri olan bir kilitleme somunu içerir. Yan çıkış probunda prob kasasının arkasında iki ¼-20 montaj deliği bulunur. Hem düz çıkış hem de yan çıkış probları için genel kasa çapı 1,99 inçtir.

Proximitor Sensörü

3300 XL 50 mm Proximitor Sensör1, tüm 3300 XL Proximitor Sensörleri ile aynı gelişmiş özelliklere sahiptir. İnce tasarımı, yüksek yoğunluklu bir DIN rayı kurulumuna veya daha geleneksel bir panel montaj konfigürasyonuna monte edilmesini sağlar. Geliştirilmiş RFI/EMI bağışıklığı, 3300 XL Proximitor Sensörünün herhangi bir özel montaj hususuna gerek kalmadan Avrupa CE işareti onayları almasını sağlar. Bu RFI bağışıklığı, transdüser sisteminin yakındaki yüksek frekanslı radyo sinyallerinden olumsuz etkilenmesini engeller. Proximitor Sensör üzerindeki SpringLoc terminal şeritleri, özel montaj araçları gerektirmez ve daha hızlı, son derece sağlam saha kablolama bağlantılarını kolaylaştırır.

Modeller :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
