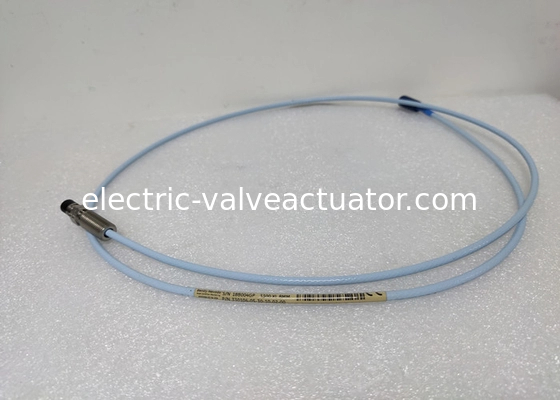

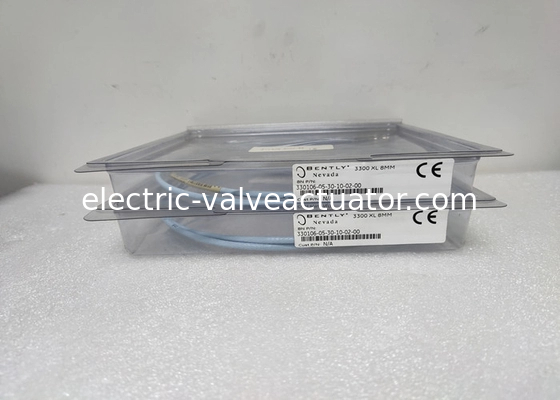

Bently Nevada Proximitor Prob Sensörü 330106-05-30-10-02-00 3300XL 8mm Ters Montaj Probları

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00 3300XL 8mm Ters Montaj Sondaları

Özellikler

Aksi belirtilmedikçe, aşağıdaki özellikler, -24 Vdc güç kaynağı ile +18 °C ve +27 °C (+64 °F ve +80 °F) arasında bir 3300 XL 8 mm yakınlık sensörü, uzatma kablosu ve 8 mm sondası için geçerlidir.,10 kilo Ω yük, bir AISI 4140 çelik hedefi ve 1.27 mm (50 mils) 'lik bir sonda. Performans özellikleri yalnızca 3300 XL 8 mm bileşenlerden oluşan sistemler için geçerlidir.Bently Nevada AISI 4140 çelik hedefi dışında herhangi bir hedefe kalibre edilmiş bir dönüştürücü sistemi kullanıldığında sistem doğruluğu ve değiştirilebilirlik özellikleri geçerli değildir..

Sipariş bilgileri

3300 XL 8 mm Ters Montaj Sondu

330105-02-12-CXX-DXX-EXX, 3/8-24 UNF iplikleri
330106-05-30-CXX-DXX-EXX, M10 x 1 iplik

Seçeneklerin açıklamaları

C:Toplam uzunluk seçeneği

050.5 metre (1.6 fit)
101.0 metre (3.3 fit)
151.5 metre (4.9 fit)
202.0 metre (6.6 fit)
505.0 metre (16.4 feet)
1909.0 metre (29.5 fit)

D: Bağlantı seçeneği

02Miniatür ClickLoc koaksiyel konektör
12Minyatür ClickLoc koaksiyel konektör, FluidLoc kablosu

Not:FluidLoc kablosu seçenekleri -10 ve -12, sonda kolunun varlığı nedeniyle 330105 ve 330106 tesisatlarının büyük çoğunluğunda gerekli değildir.FluidLoc kablo seçenekleri sipariş vermeden önce uygulamayı dikkatlice düşünün

E: Ajansın onaylama seçeneği

00Gerekmiyor.
05Birden fazla onay

Açıklama

Dönüştürücü Sistemi

3300 Yakınlık Değiştiricisi Sistemi aşağıdakilerden oluşur:

• 3300 XL 8 mm sondası veya 3300 5 mm sondası
• 3300 XL uzatma kablosu
• Bir 3300 Yakınlık Sensörü

Sistem, sonda ucu ile gözlemlenen iletken yüzey arasındaki mesafeye doğrudan orantılı bir çıkış voltajı sağlar.Hem statik (konum) hem de dinamik ( titreşim) ölçümler yapabilir., ve esas olarak sıvı film taşıyan makinelerde titreşim ve konum ölçüm uygulamaları, ayrıca anahtarlayıcı ve hız ölçüm uygulamaları için kullanılır.
Sistem, geniş bir sıcaklık aralığında doğru ve istikrarlı bir sinyal çıkışı sağlar.Tüm 3300 Yakınlık Değiştiricisi Sistemleri, sondanın tamamen birbirini değiştirebilmesini sağlayarak bu seviyeye ulaşır.,uzantı kablosu ve yakınlaştırıcı sensörü, bireysel bileşen eşleşmesi veya test masası kalibrasyonu gereksiz.

Yakınlık algılayıcı

3300 XL Yakınlık Sensörü, önceki tasarımlara göre çok sayıda iyileştirme içerir. Fiziksel ambalajı yüksek yoğunluklu DIN ray kurulmasını sağlar.Ayrıca geleneksel bir panel montaj konfigürasyonunda monte edilebilir, burada eski 4 delikli takılı yakınlık algılayıcı tasarımlarına benzer bir ayak izi paylaşır. Her iki seçenek için de montaj tabanı elektrik yalıtımı sağlar,Ayrı yalıtım plakalarının gerekliliğini ortadan kaldırmak.
3300 XL Yakınlık Sensörü, yakın radyo frekansı sinyallerinden olumsuz etkileri olmadan cam lif korumalarına monte edilmesini sağlayan radyo frekanslı müdahaleye karşı oldukça bağışık.Geliştirilmiş RFI/EMI bağışıklığı, 3300 XL Yakınlık Sensörü'nün özel korunmuş kanal veya metal kaplama gerektirmeden Avrupa CE işareti onaylarını elde etmesini sağlar., bu da daha düşük kurulum maliyetleri ve karmaşıklığı ile sonuçlanır. 3300 XL ′s SpringLoc terminal şeritleri özel kurulum araçlarına ihtiyaç duymaz ve daha hızlı kurulmasını kolaylaştırır.daha sağlam alan kablolama bağlantıları gevşeyebilecek vida tipi sıkıştırma mekanizmalarını ortadan kaldırarak.

Yakınlık probu ve uzatma kablosu

3300 XL sondası ve uzatma kablosu da önceki tasarımlara göre gelişmeleri yansıtır.Sondu kablosu ve prob ucunu daha güvenli bir şekilde bağlamak için 330 N (75 lbf) çekim gücü sağlayan patentli bir CableLoc* tasarımını içerirAyrıca isteğe bağlı bir FluidLoc* kablosu seçeneği ile 3300 XL 8 mm probları ve uzatma kabloları sipariş edebilirsiniz.Bu seçenek, kablonun içinden yağ ve diğer sıvıların makinenin dışına sızmasını engeller..

Yakınlık sondalarının diğer sipariş bilgileri

3300 XL 8 mm Yakınlık Sondu, Metrik:

3301033300 XL 8 mm M10 x 1 iplik, zırhsız3
3301043300 XL 8 mm, M10 x 1 iplik, zırhlı

Bölüm numarası-AXX-BXX-CXX-DXX-EXX

Seçeneklerin açıklamaları

A: İpsiz uzunluk seçeneği

Not: Filsiz uzunluk, kavanoz uzunluğundan en az 20 mm daha kısa olmalıdır.

10 mm artışla sipariş verin.

Uzunluk yapılandırması:

• En fazla ipliksiz uzunluk: 230 mm
• En az ipliksiz uzunluk: 0 mm

Örnek: 0 6 = 60 mm

B: Genel dava uzunluğu seçeneği

10 mm artışla sipariş verin.

Metrik iplik yapılandırmaları:

• En fazla uzunluk: 250 mm
• En az uzunluk: 20 mm

Örnek: 0 6 = 60 mm

C:Toplam uzunluk seçeneği

050.5 metre (1.6 fit)
101.0 metre (3.3 fit)
151.5 metre (4.9 fit)
202.0 metre (6.6 fit)
505.0 metre (16.4 feet)
909.0 metre (29.5 fit)

D: Bağlantı ve kablo tipi seçeneği

01Miniatür koaksiyel ClickLoc konektörü konektör koruyucusu ile, standart kablo
02Miniatür koaksiyel ClickLoc konektörü, standart kablo
11Bağlantı koruyucusu ile minyatür koaksiyel ClickLoc konektörü, FluidLoccable

12Minyatür koaksiyel ClickLoc konektörü, FluidLoc kablosu

E: Ajansın onaylama seçeneği

00Gerekmiyor.

05Birden fazla onay

Modeller:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
