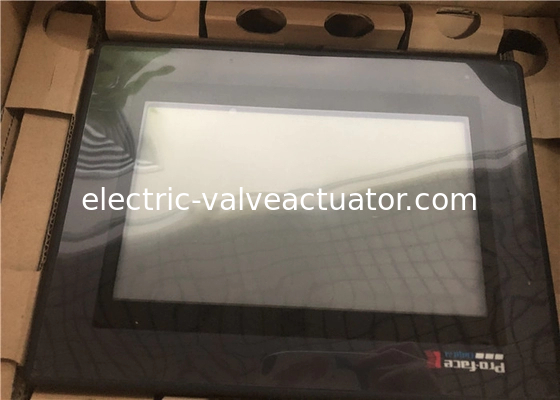

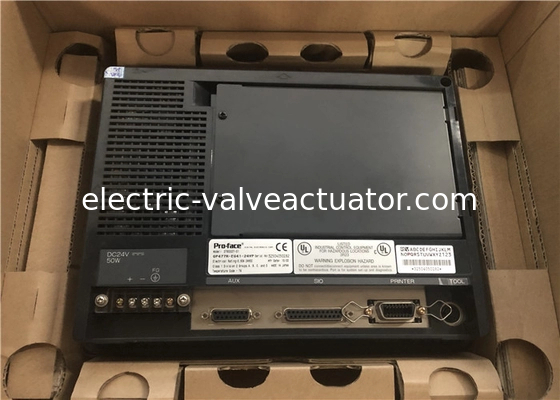

Orijinal PROFACE OPERATÖR ARAYÜZÜ HIZLI PANEL 9 İNÇ 24VDC 93AMP GP477R-EG41-24VP

Orijinal PROFACE OPERATOR INTERFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Ürün Tanımı
GP477R-EG41-24VP, Pro-face tarafından üretilen bir kontrol paneli operatör arayüzüdür. Genel özellikler şunları içerir. Giriş voltajı 20.4 VDC'den 27.6 VDC'ye kadar.Güç tüketimi 50 W veya daha az (TYP 20 W)Çevre çalışma sıcaklığı 0°C'den 50°C'ye kadar olmalıdır. Depolama sıcaklığı -10°C'den 60°C'ye kadar olmalıdır. Depolama nemliği 20%'den 85%'e kadar olan yoğunlaşmayan nisbi nemdir.titreşim direnci 10 Hz 25 Hz (X, Y, Z yönleri 30 dakika boyunca 19.6 ms2'de). GP ana ünitesinin dış boyutları sadece 274 mm (genişlik) x 216 mm (yükseklik) x 56.5 mm (derinlik) dir. Ağırlık 2.5 kg veya daha azdır.Gürültü voltajı 1200V p-p, atım uzunluğu 1μs ve yükselme süresi 1ns'dir.

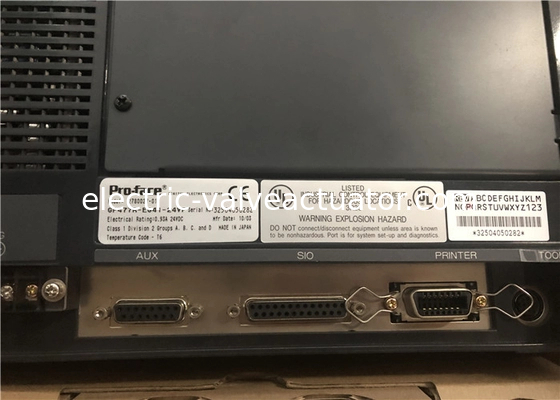

Bu operatör arayüzünün özellikleri yüksek kontrastlı kehribar LCD ve 640 x 400 çözünürlüklü 9.1 inçlik dokunmatik ekran.Bu birim RS-232/422 iletişim bağlantı bağlantısı yapılandırılabilir ve barkod okuyucu desteği sunar. Operatör arayüzü DC / AC güçlendirilir ve bir yazıcı bağlantısı vardır. Parola korumalıdır ve 15 seviye güvenlik vardır. Arayüz ayrıca tarif trend, alarm / olay yönetimi için izin verir,zamanlama, ve pop-up klavyeler. Bellek uygulaması 2 MB FLASH EPROM'dur. Parite hiçtir, tuhaf veya çifttir. Araç konektörü eşzamanlı değildir. Veri uzunluğu 7 veya 8 bit'tir.Veri aktarım hızı 2400'den 115'e..2 kbps.

Sistem Tasarımı

• GP dokunmatik panel anahtarlarını, ekipman ve personelin güvenliğini tehlikeye atabilecek şekilde oluşturmayın.ve diğer ilgili ekipmanlar, bir çıkış sinyalinin sürekli olarak AÇIK veya SİÇİK kalmasına neden olabilir ve büyük bir kazaya neden olabilir.Dolayısıyla, yanlış sinyal çıkışı veya işleyişi ile ilgili kazaları önlemek için, tüm izleme devrelerini, yanlış cihaz hareketini tespit etmek için limit anahtarları vb. kullanarak tasarlayın.Önemli makine işlemlerini kontrol etmek için kullanılan tüm düğmelerin işaretlenmesini kaldırın, böylece ayrı bir kontrol sistemi ile çalıştırılırlar..

• Acil durma düğmesi gibi makine güvenliği işlemlerini kontrol etmek için kullanılan anahtarları GP dokunmatik ekran simgesi olarak oluşturmayın.Aksi takdirde ciddi beden yaralanmaları veya ekipman hasarları meydana gelebilir.

• Lütfen sisteminizi, GP ile ana denetleyicisi arasındaki iletişim hatası nedeniyle ekipmanların arızalanmaması için tasarlayın.Bu, herhangi bir fiziksel yaralanma veya maddi hasar olasılığını önlemek içindir.

.• GP, uçak kontrol cihazları, havacılık ekipmanları, merkezi gövde veri iletim (işbirliği) cihazları, nükleer güç kontrol cihazları ile kullanılmaya uygun değildir.Ya da tıbbi yaşam destek ekipmanları, bu cihazların çok yüksek güvenlik ve güvenilirlik gereksinimleri nedeniyle.

• Genel hekimi ulaşım araçları (trenler, arabalar ve gemiler), felaket ve suç önleme cihazları, çeşitli güvenlik ekipmanları, yaşam desteği olmayan tıbbi cihazlar vb. ile kullanırken.Gereksiz ve/veya arızalı sistem tasarımları, güvenilirlik ve güvenlik derecesini sağlamak için kullanılmalıdır..

• GP ünitesini, operatörün ciddi yaralanmasına, makine hasarına veya üretimin durdurulmasına neden olabilecek kritik alarmlar için uyarı cihazı olarak kullanmayın.Kritik alarm göstergelerinin ve kontrol/etkinleştirici ünitelerinin bağımsız donanım ve/veya mekanik kilitler kullanılarak tasarlanması gerekir..

• GP'nin arka lambası yandıktan sonra, GP'nin "Standby Modu" nun aksine dokunmatik panel hala aktiftir.Potansiyel olarak tehlikeli bir makine hatası olabilir.Bu nedenle, insanları ve ekipmanları yaralanma ve hasardan koruyan Acil Durdurma Anahtarları gibi ekipman güvenlik mekanizmalarını kontrol etmek için GP dokunmatik anahtarları kullanmayın.Eğer doktorun arka lambası aniden kapandıysa, arka ışığın gerçekte yanıp yanmadığını belirlemek için aşağıdaki adımları uygulayın.1) GP'niz "Standby Modu" olarak ayarlanmamışsa ve ekran boş kalmışsa, arka ışığınız yanmıştır.2) Ya da,Eğer doktorunuz bekleme moduna ayarlanmışsa, fakat ekrana dokunmak, ekranın yeniden görünmesine neden olmaz, arka ışığınız söner.Dijital, GP'nin yerleşik "Backlight BURNOUT'tan sonra dokunma panelini kullanın" özelliğini kullanmanızı önerir., otomatik olarak bir tükenme tespit eder ve dokunmatik ekranı devre dışı bırakır.

• GP'de yüksek voltaj geçer. Arkaplan ışığını değiştirmek dışında, GP'yi asla sökmeyin, aksi takdirde bir elektrik çarpması olabilir.

• GP ünitesini değiştirmeyin.

• GP'yi yanıcı gazların bulunduğu bir ortamda kullanmayın, çünkü GP'yi çalıştırmak patlamaya neden olabilir.

Kontrol panelleri (bundan sonra "GP birimi" olarak adlandırılır).
Genişletilmiş kullanıcı işlevselliği ve iyileştirilmiş genel performansı ile bu GP üniteleri, Digital'in GP70 serisi panellerinin bir yükseltmesidir.
Lütfen bu kılavuzu dikkatlice okuyun çünkü bu kılavuzda GP' nin nasıl kullanılacağı adım adım açıklanıyor.
Doğru ve güvenli bir şekilde.
Ayrıca, bu kılavuzdaki örneklerde, mümkün olduğu her yerde, bir GP ile birebir ilişki içinde bağlı olan Mitsubishi MELSEC-AnA Serisi PLC kullanılır.
GP-477R ve GP-577R Serisi, aşağıdaki GP model numaralarını ifade eder:
GP-477R Serisi GP477R-EG11 (Standard birim)
GP477R-EG41-24VP (CE işareti, cUL uyumlu)
GP-577R Serisi GP577R-TC11, GP577R-SC11 (Standard birim)
GP577R-TC41-24VP (CE işareti, cUL uyumlu)
* Burada, "Standard birim" CE veya UL onayını almamış birimleri ifade eder.
GP477R-EG41-24VP ve GP577R-TC41-24VP grafik panelleri, aşağıdaki ilgili EMC direktiflerine uygun olan CE işaretli ürünlerdir.
EN55011 A sınıfı
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Not:

1) Kullanıcının kişisel kullanımı dışında, bu kılavuzun içeriğini, tamamen veya kısmen, Dijital Elektronik'in açık izni olmadan kopyalamak yasaktır.
Japonya Şirketi.
2) Bu kılavuzda verilen bilgiler, önceden bildirilmeden değişebilir.
3) Bu kılavuz detaylara dikkatle ve dikkatle yazılmıştır; ancak herhangi bir hata veya eksiklik bulursanız, lütfen Digital Electronics ile iletişime geçin ve bulgularınızı onlara bildirin.
4) Ürünlerimizin kullanımından kaynaklanan herhangi bir hasar için, yukarıdaki 3. maddenin ne anlama geldiğine bakılmaksızın sorumlu olmadığımızı lütfen unutmayın.
