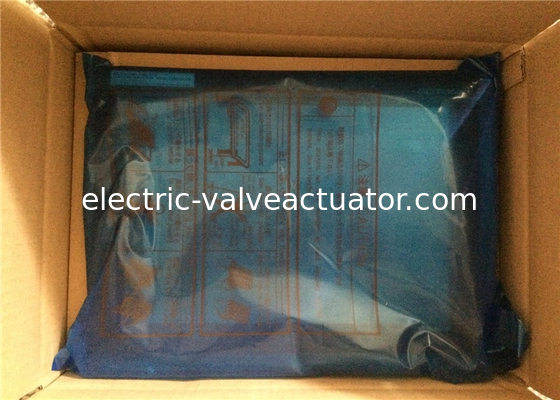

Mitsubishi HMI Dokunmatik Ekran GT1685M-STBA 12.1" TFT Ekran 800x600 piksel 65536 renk 15MB Bellek 100-240V AC

Mitsubishi HMI Dokunmatik Ekran GT1685M-STBA 12.1" TFT Ekranı 800x600 piksel 65536 renk 15MB Bellek 100-240V AC

Hızlı Detay

• Üretici: Mitsubishi Electric

• Ürün numarası: GT1685M-STBA

• Ürün tipi: GOT1000 serisi GT16

• Sınıflandırma: Büyük:8 ila 15 inç

• Ürün No. : GT1685M-STBA

• Model adı: GT16

• Uygulanabilir standartlar: UL /cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Ekran tipi: TFT renkli LCD (yüksek parlaklık, geniş görüntüleme açısı)

• Ekran boyutu: 12.1 inç

• çözünürlük: SVGA:800 × 600 [nokta]

• Ekran boyutu: 246 (W) × 184.5 (H) [mm]

• Karakter sayısı: 16 nokta standart yazı tipi: 50 karakter × 37 satır (tam boyutlu)

• O dönemde 12 noktalı standart yazı tipi: 66 karakter × 50 satır (em)

• Ekran rengi: 65536 renkler

• Görüş: Her biri sol ve sağ 80 derece, yukarı 60 derece, aşağı 80 derece

• Kontrast ayarlama: -

• LCD basit parlaklığı: 470 [Cd/ M 2 ]

• Parlaklık ayarlama: 8 ayarlama seviyesi

• Yaşam süresi: Yaklaşık 52.000 saat (okyanus sıcaklığı 25 °C)

• En fazla ekran sayısını kaydedebilirsiniz: 4096 ekran

• Arka ışık fonksiyonu: Soğuk katot tüp (değiştirilebilir) arka ışık yanık tespit fonksiyonu, arka ışık OFF / ekran koruma süresi ayarına izin verilir

• Yaşam süresi: Yaklaşık 50.000 saat veya daha fazla (çevre sıcaklığında kullanma süresi, 25 °C'de ekran parlaklığının% 50'sidir)

• Rengi: Beyaz

• Dokunmatik panel yöntemi: Analog dirençli film tipi

• Dokunmatik tuş sayısı:

• Anahtar boyutu: Minimum2 × 2 [nokta] (her tuş için)

• Aynı anda basma noktaları: Aynı anda basma (sadece bir nokta dokunabilir)

• Yaşam süresi: Milyon kez veya daha fazla (Operasyon 0.98 [N] veya daha az)

• İnsan sensörü algılama mesafesi: 1 m

• Bulma menzili: Yukarı, aşağı, sol ve sağ 70 derece

• Bulma gecikme süresi: 0-4[sec]

• hafıza

• Flaş hafıza

• Kapasite: 15M baytlık yerleşik flash bellek

• Yaşam süresi: 100.000 kere

• Kullanım: Proje verileri depolama için, OS depolama için

• SRAM

• Kapasite: -

• Kullan: -

• EEPROM

• Kapasite: -

• Kullan: -

• Pil türü: GT15-BAT tipi lityum pil

• Yedekleme: Saat verileri, veri için bakım süresi bildirimi, sistem günlük verileri

• Yaşam süresi: Yaklaşık 5 yıl (Orman sıcaklığı: 25 °C)

• İnşa edilmiş arabirimli otobüs:

• RS-422/485 (kombine) : RS-422/4851ch, iletim hızı: 115200/57600/38400/19200/9600 / 4800bps, bağlantı şekli: 14 pin (kadın), uygulamalar: iletişim için bağlantı ekipmanları

• RS-422/232 (birleştirilmiş): -

• RS-422: -

• RS-232: RS-2321ch, iletim hızı: 115200/57600/38400/19200/9600 / 4800bps, Bağlantı şekli: D-altı 9 pinli (erkek), uygulamalar: iletişim için bağlantı ekipmanları,PC bağlantısı için (projenin verilerini yüklemek / indirmek)OS kurulum, FA şeffaf fonksiyonu)

• Ethernet: Veri aktarım yöntemi: 100BASE-TX, 10BASE-T 1ch, bağlantı şekli: RJ-45 (modüler bağlantı), kullanım: iletişim için bağlantı ekipmanları, geçit fonksiyonu için,PC bağlantısı için (projenin verilerini yüklemek / indirmek), OS kurulum, MES arayüz fonksiyonu)

• RGB: -

• Yazıcı:

• USB ((cihazlar) : USB ((Tam Hız?? 12Mbps) cihaz 1ch, bağlantı şekli: TYPE Mini-B, kullanım: PC bağlantısı için (projenin verileri yüklenir / indirilir, işletim sistemi kurulum, FA şeffaf fonksiyon)

• USB ((host) : USB ((Full Speed??12Mbps) host 1ch, konektör şekli: TYPE-A, uygulamalar: veri transferi, depolama için

• CF kartı: CompactFlash yuvası 1ch, bağlantı şekli: TYPEI, uygulamalar: veri transferi, veri depolaması, GOT başlatma için

• PC Kartı: -

• Seçenek fonksiyon panosu: 1ch için MES arayüz fonksiyonu

• Hafıza kartı:

• Genişleme birimi: İletişim birimi / seçmeli birim montajı 2ch

• Anahtar Anahtar 1...

• Anahtar 2...

• Buzzeroutput: Tek ton (ses uzunluğu ayarlanabilir)

• Koruma yapısı: Ön bölüm: IP67F (JEM1030), kart içi: IP2X (JEM1030)

• Dış boyutlar: 316 (W) × 242 (H) × 52 (D) [mm]

• Panel kesimi boyutları: 302 (W) × 228 (H) [mm]

• Kütle ((montaj desteği hariç): 2,7[kg]

• Çevre sıcaklığı

• Ekran: 0 ~ 50 °C

• Ekran birimi dışında: 0 ~ 55 °C

• Depolama sıcaklığı: -20 °C ~ 60 °C

• Çevre sıcaklığı: 10 ~ 90% RH, yoğunlaşmayan

• Depolama ortamı nem: 10 ~ 90% RH, yoğunlaşmayan

• Titreme direnci: Uygunluk: JIS B 3502, IEC 61131-2 uyarınca

• Titreme direnci: Aralıklı titreşim varsa: yarı genişliği 3,5 mm, X, Y, Z yönünde 10 kez süpürme sayısı, ivme 9.8M / S 2,Z her yönde 10 kez

• titreşim direnci: Eğer sürekli bir titreşim varsa: yarı genişliği 1.75Mm, ivme 4.9M / S 2

• Etki: B 3502 JIS, IEC 61131-2'ye uygun (147M / S 2, XYZ 3 yönde üç kez her biri)

• Kullanım Atmosfer: Petrol dumanı, aşındırıcı gaz, yanıcı gaz yoktur, sürekli olarak korkunç bir toz değildir, doğrudan güneş ışığı çarpmaz (ve depolama sırasında)

• Operasyon yüksekliği: 2000m daha az

• Kurulum yeri: Kontrol paneli

• Aşırı voltaj kategorisi: IIaşağı

• Kirlenme derecesi: 2 veya daha az

• Soğutma sistemi: Kendiliğinden soğutma

• Giriş güç kaynağı voltajı: AC100 ~ 240V (+ 10%, - 15%)

• Giriş sıklığı: 50 /60Hz ± 5%

• Girim en yüksek görünen güç: 110VA (maksimum yük altında)

• Güç tüketimi: 46W veya daha az

• Arka ışık kapandığında: 32W veya daha az

• Girme akımı: 28A veya daha az (4 ms) (tam yükle)

• İzin verilen anlık güç kesintisi süresi: 20ms içinde (veya daha fazla AC100V)

• Gürültü İmmunitesi: Gürültü voltajı 1500Vp-p, gürültü genişliği 1μs, gürültü frekansı25 ~ 60Hz gürültü simülatörü nedeniyle

• Alt voltaj: AC1500V arasında 1 dakika

• İzolasyon direnci: DC500 arasında güç kaynağı terminalinde 10 MO veya daha fazla

• Uygulanabilir tel boyutu: 2 0.75 [Mm 2]

• M3 crimp terminalleri RAV1.25-3 vida, V2-S3.3, V2-N3A, FV2-N3A

• Uyumlu sıkıştırma (terminal blok terminal vidalar) ile tork: 0,5 ~ 0,8 [N · m]

• zemin: D Sınıfı Dzeminleme (100O veya daha az), zemin yapamadığında tahtaya bağlantı sağlayabilir.

• Montaj Türü: Standart

• Nakliye ağırlığı: 3.7 Kg
