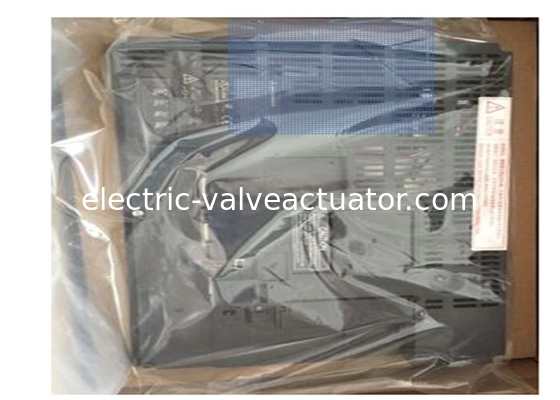

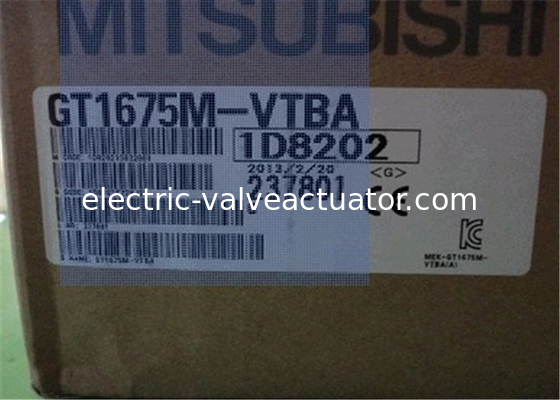

Mitsubishi GT1675M-VTBA İnsan Makinesi Arayüzleri Serisi GOT1000 10.4 inç

Mitsubishi GT1675M-VTBA İnsan Makine Arayüzleri Serisi GOT1000 10.4 inç

• Üretici: Mitsubishi Electric

• GT1675M-VTBA

• Kategori: GOT gövdesi

• Seri: GOT1000

• Sınıflandırma: Büyük: 8 ila 15 inç

• Ürün No.: GT1675M-VTBA

• Model adı: GT16

• Uygulanabilir standartlar: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Ekran tipi: TFT renkli LCD (yüksek parlaklık, geniş görüş açısı)

• Ekran boyutu: 10.4 inç

• çözünürlük: VGA: 640 × 480 [nokta]

• Ekran boyutu: 211 (G) × 158 (Y) [mm]

• Ekran karakter sayısı: 16 nokta standart yazı tipi zamanında: 40 karakter × 30 satır (tam boyut)
  12 noktalı standart yazı tipi zamanında: 53 karakter × 40 satır (tam boyut)

• Ekran rengi: 65536 renk

• Görüş açısı: Yukarı, aşağı, sol ve sağ her biri 88 derece

• Kontrast ayarı: -

• LCD basit parlaklık: 450 [Cd / M 2 ]

• Parlaklık ayarı: 8 seviye ayarı

• ömür: Yaklaşık 43.000 saat (ortam sıcaklığı 25 °C)

• Maksimum ekran sayısı kaydedilebilir: 4096 ekran

• Arka ışık fonksiyonu: Soğuk katot tüpü (değiştirilebilir) arka ışık yanma algılama fonksiyonu, arka ışık KAPALI / ekran kaydetme süresi ayarı İzin Verildi

• ömür: Yaklaşık 50.000 saat veya daha fazla (ortam sıcaklığının kullanma süresi 25 °C'de ekran parlaklığının %50'si)

• renk: Beyaz

• Dokunmatik panel yöntemi: Analog dirençli film tipi



• Dokunmatik tuş sayısı: -

• Tuş boyutu: Minimum 2 × 2 [nokta] (tuş başına)

• Eş zamanlı basma noktaları: Eş zamanlı basma yok (sadece bir nokta dokunabilir)

• ömür: Bir milyon kez veya daha fazla (Çalışma 0.98 [N] veya daha az)

• İnsan sensörü Algılama mesafesi: Yok

• Algılama aralığı: Yok

• Algılama gecikme süresi: Yok

• bellek Flaş bellek kapasitesi: Dahili flaş bellek 15M bayt



• Ömür (yazma sayısı): 100.000 kez

• Kullanım: Depolama için proje verileri, OS depolama için

• SRAM kapasitesi: -

• Kullanım: -

• EEPROM kapasitesi: -

• Kullanım: -

• Pil tipi: GT15-BAT tipi lityum pil

• Yedeklendi: Saat verileri, bakım zamanı bildirimi verileri, sistem günlüğü verileri

• ömür: Yaklaşık 5 yıl (Ortam Sıcaklığı: 25 °C)

• Dahili arayüz veri yolu: -



• RS-422/485 (birleşik): RS-422/485 1ch, iletim hızı: 115200/57600/38400/19200/9600 / 4800bps, konektör şekli: 14-pin (dişi), uygulamalar: iletişim için bağlantı ekipmanı

• RS-422/232 (birleşik): -

• RS-422: -

• RS-232: RS-232 1ch, iletim hızı: 115200/57600/38400/19200/9600 / 4800bps, Konektör şekli: D-sub 9-pin (erkek), uygulamalar: iletişim için bağlantı ekipmanı, PC bağlantısı için (proje verileri yükleme / indirme, OS kurulumu, FA şeffaf fonksiyonu)

• Ethernet: Veri aktarım yöntemi: 100BASE-TX, 10BASE-T 1ch, konektör şekli: RJ-45 (modüler jak), kullanım: iletişim için bağlantı ekipmanı, ağ geçidi fonksiyonu için, PC bağlantısı için (proje verileri yükleme / indirme, OS kurulumu, MES arayüz fonksiyonu)

• RGB: -

• Yazıcı: -

• USB (cihazlar): USB (Tam Hız 12Mbps) cihaz 1ch, konektör şekli: TYPE Mini-B uygulamalar: PC bağlantısı için (proje verileri yükleme / indirme, OS kurulumu, FA şeffaf fonksiyonu)

• USB (ana bilgisayar): USB (Tam Hız 12Mbps) ana bilgisayar 1ch, konektör şekli: TYPE-A, uygulamalar: veri aktarımı, depolama için

• CF kartı: Compact Flash yuvası 1ch, konektör şekli: TYPEI, uygulamalar: veri aktarımı, veri depolama, OT için başlatma

• PC Kart yuvası: -

• İsteğe bağlı fonksiyon kartı: MES arayüz fonksiyonu için 1ch

• Bellek kartı: -

• Genişletme birimi: İletişim birimi / opsiyonel birim montajı 2ch

• anahtar Anahtar 1: -

• Anahtar 2: -

• Zil çıkışı: Tek ton (ses uzunluğu ayarlanabilir)

• Koruyucu yapı: Ön kısım: IP67F (JEM1030), kart içi: IP2X (JEM1030)

• Dış boyutlar: 303 (G) × 214 (Y) × 49 (D) [mm]

• Panel kesme boyutları: 289 (G) × 200 ((Y) [mm]

• Kütle (montaj braketi hariç): 2.1 [kg]

• Ortam sıcaklığı Ekran: 0 ~ 50 °C

• Ekran ünitesi dışındaki: 0 ~ 55 °C

• Depolama sıcaklığı: -20 °C ~ 60 °C

• Ortam sıcaklığı: %10 ~ 90 RH, yoğuşmasız

• Depolama ortam nemi: %10 ~ 90 RH, yoğuşmasız

• Titreşim direnci Uygunluk: JIS B 3502, IEC 61131-2'ye uygun

• Aralıklı titreşim varsa: yarım genlik 3.5mm, X, Y, Z her yönde 10 kez süpürme sayısı
  ivme 9.8M / S 2 , X, Y, Z her yönde 10 kez süpürme sayısı

• Sürekli bir titreşim varsa: yarım genlik 1.75Mm
  ivme 4.9M / S 2

• Darbe: B 3502 JIS, IEC 61131-2'ye uygun (147M / S 2 , XYZ 3 yönde her biri üç kez)

• Kullanım atmosferi: Yağlı duman, aşındırıcı gaz, yanıcı gaz yok, sürekli korkunç toz yok, doğrudan güneş ışığı çarpmaz (ve depolama sırasında)

• Çalışma irtifası: 2000m veya daha az

• Kurulum yeri: Kontrol paneli

• Aşırı gerilim kategorisi: II altında

• Kirlilik derecesi: 2 veya daha az

• Soğutma sistemi: Kendiliğinden soğutma

• Giriş güç kaynağı voltajı: AC100 ~ 240V (+%10, - %15)

• Giriş frekansı: 50 / 60Hz ± %5

• Giriş maksimum görünür güç: 100VA (maksimum yükte)

• Güç tüketimi Normal zaman: 39W veya daha az

• Arka ışık kapandığında: 30W veya daha az

• Ani akım: 28A veya daha az (4ms) (tam yükte)

• İzin verilen anlık güç kesintisi süresi: 20ms içinde (veya daha fazla AC100V)

• Gürültü bağışıklığı: Gürültü voltajı 1500Vp-p, gürültü genişliği 1μs, gürültü simülatöründen gürültü frekansı 25 ~ 60Hz

• Dayanım gerilimi: Güç kaynağı terminali toplu ? toprak arasında AC1500V 1 dakika

• İzolasyon direnci: Güç kaynağı terminali toplu toprak arasında DC500V izolasyon direnci test cihazında 10MΩ veya daha fazla

• Uygulanabilir tel boyutu: ? 2 0.75 [Mm 2 ]

• Kıvrımlı terminal: M3 kıvrımlı terminaller RAV1.25-3 vida, V2-S3.3, V2-N3A, FV2-N3A

• Uygun sıkma torku (klemens terminal vidaları): 0.5 ~ 0.8 [N · m]

• toprak: D Sınıfı topraklama (100Ω veya daha az), toprağa bağlandığında kartın bağlanamaması

• Montaj Tipi: Standart

• Alışveriş Ağırlığı: 3.2 Kg
