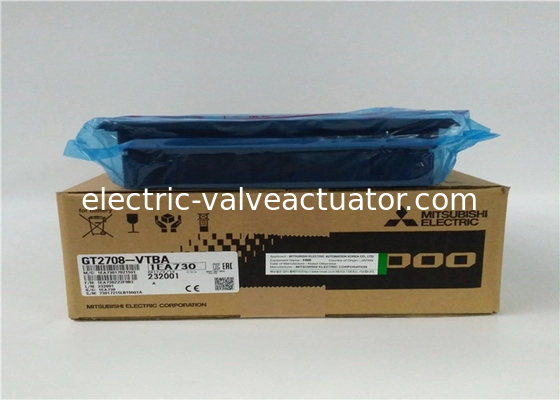

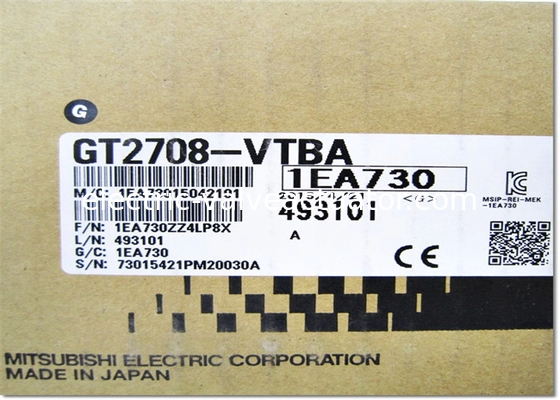

Mitsubishi İnsan Makinesi Arayüzü Dokunmatik Ekran GT2708-VTBA AC100~240V

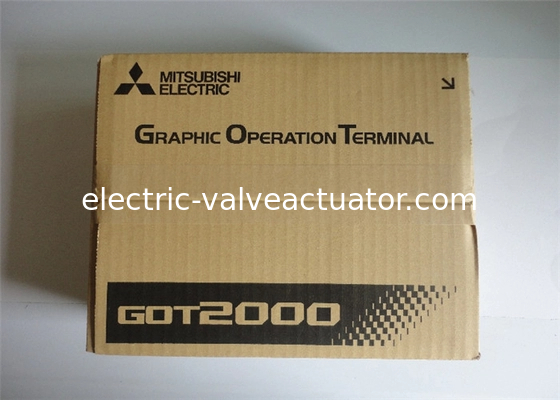

Dokunmatik ekran GT2708-STBA Mitsubishi İnsan Makinesi Arayüzü GOT 2000

Detaylı Ürün Tanımı

Hızlı Detay

Özellikler

• Yalnız dur: 15W

• Arkaplan ışığı kapalıyken tek başına dur: 10W

• Girme akımı: 60A veya daha az (2ms, ortam sıcaklığı 25°C, maksimum yük)

• İzin verilen anlık arıza süresi: 20ms içinde (100VAC veya daha fazla)

• Gürültü Direnci: Gürültü voltajı 1500Vp-p, gürültü genişliği 25 ila 60Hz gürültü frekansı ile gürültü simülatörü tarafından 1μs

• Elektrik kaynağı terminali ile toprak arasında 1 dakika boyunca 1500VAC

• İzolasyon Direnci: İzolasyon direnci test edici ile 10 MO veya daha yüksek (güç kaynağı terminali ile toprak arasında 500VDC)

• Uygulanabilir Tel Boyutu: 0,75 ila 2 [mm2]

• Klem terminalleri: M3 vida RAV1.25-3, V2-S3 için klem terminalleri.3, V2-N3A, FV2-N3A

• Sıkıştırma tork (Terminal Block'lar'ın terminal vidaları): 0,5 ila 0,8 [N·m]

• Model Numarası: GT2708-STBA

• Ekran Bölümü (*1, *2) Tipi: TFT renkli LCD

• Ekran Boyutu: 8.4"

• çözünürlük (noktalar): 800 x 600 SVGA

• Ekran Boyutu (W x H) mm: 170.9 x 128.2

• Karakter sayısı: 16 noktalı standart yazı tipi:

• : 50 karakter. x 37 satır (2-bayt) 12 nokta standart yazı tipi:

• : 66 karakter. x 50 satır (2-bayt)

• Renkler: 65536 renk

• Yoğunluk Düzenleme: 32 seviye ayarlama

• Arka ışık - Tip: LED (değiştirilemez)

• Arkaplan Işık - Yaşam süresi: Yaklaşık 60000 saat veya daha fazla (Karanlık sıcaklık 25°C'de gösterim yoğunluğunun %50'sine ulaştığı süre) (*4)

• Dokunmatik Panel (*3) Tip: Analog dirençli film

• Dokunmatik Panel (*3) Anahtar Boyutu (Puanlar): En az 2 x 2 nokta (her tuş için) (*7)

• Dokunmatik panel (*3) Eşzamanlı baskı: En fazla 2 puan

• Dokunmatik Panel (*3) Hayat süresi: 1 milyon kez veya daha fazla (iş gücü 0.98N veya daha az)

• Panel Rengi: Siyah

• Kullanıcı Bellek Kapasitesi: Depolama belleği (ROM): 57MB, İşleme belleği (RAM): 128MB

• Yaşam süresi: 100000 kez

• Dahili Saat Doğruluğu: ±90 saniye/ay (havalı sıcaklık 25°C)

• Pil Tipi: GT11-50BAT lityum pil

• Pil ömrü: Yaklaşık 5 yıl (havalı sıcaklık 25°C)

• Dahili Arayüz RS-232: 1ch İletişim hızı: 115200/57600/38400/19200/9600/4800bps Bağlantı şekli: D-altı 9 pin (erkek)

• Dahili Arayüz RS-422/485: 1ch İletişim hızı: 115200/57600/38400/19200/9600/4800bps Bağlantı şekli: D-altı 9-pin (kadın)

• Dahili Arayüz Ethernet: 1ch Veri aktarım yöntemi: 10BASE-T/100BASE-TX Bağlantı şekli: RJ-45 (modüler jack)

• Yerleşik Arayüz USB (Host) : 2ch (ön yüz / arka yüz)

• : Maksimum transfer hızı: Yüksek Hızlı 480Mbps Bağlantı şekli: USB-A

• Dahili Arayüz USB (Aygıt): 1ch (ön yüz)

• : Maksimum transfer hızı: Yüksek Hızlı 480Mbps Bağlantı şekli: USB Mini-B

• Dahili Arayüz SD Kart: 1ch SDHC uyumlu (en fazla 32GB)

• Dahili Arayüz Genişletme Arayüzü (*6): İletişim birimi / seçmeli birim montajı için

• Dahili Arayüz Yardımcı Genişletme I / F: Seçenek birim montajı için

• İnşa edilmiş ArayüzSide Interface: İletişim birimi montajı için

• Buzzer çıkışı: Tek ton (ton, ton uzunluğu ayarlanabilir)

• Güçlü LED: Emisyon rengi: 2 renk (mavi, turuncu)

• Koruyucu yapı: Ön: IP67F (*5,*8) Kontrol panelinde: IP2X

• Dış Boyutlar (W x H x D) mm: 241 x 194 x 52

• Panel kesimi (W x H) mm: 227 x 176

• Ağırlık (kg) Montaj Bracketleri hariç: 1.5

• Uygulanabilir Yazılım Paketi: GT Works3 Sürüm 1.100E veya daha sonraki

• Nakliye ağırlığı: 3 kg

Çoklu Dokunma / Islak Kontrolüyle Yüksek Özellik Modelleri

GT27 serisinin işletim terminalleri, 65K renkler ve 5.7 ", 8.4", 10.4", 12.1" ve 15" ekran boyutları ile VGA / SVGA / XGA çözünürlüğü ve 128MB'ye kadar iç belleğe sahip TFT LCD ekranları sunar.Tüm terminaller Ethernet ile geliyor, USB, RS232 ve RS422/485 arayüzleri ve SD kart yuvası. Ayrıca GT27, CC-Link IE, CC-Link IE Field, CC-Link,MELSECNET/H ve PLC otobüsüne doğrudan bağlantı.

10.4 "ve 12.1" boyutlarında GT27'nin özel modelleri, yiyecek ve içecek uygulamaları için ideal olan beyaz bir çerçeve ve ön USB arayüzü olmadan mevcuttur.

GT27, yedekleme / geri yükleme, PLC program monitörü, servo / hareket monitörü, hareket SFC monitörü ve CNC monitörü gibi önceden tanımlanmış birkaç teşhis ve sorun giderme fonksiyonu sunar.
