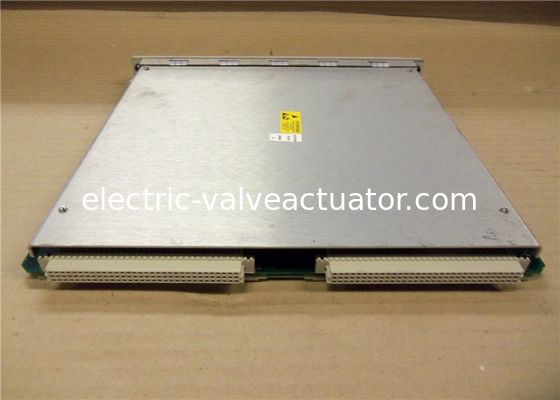

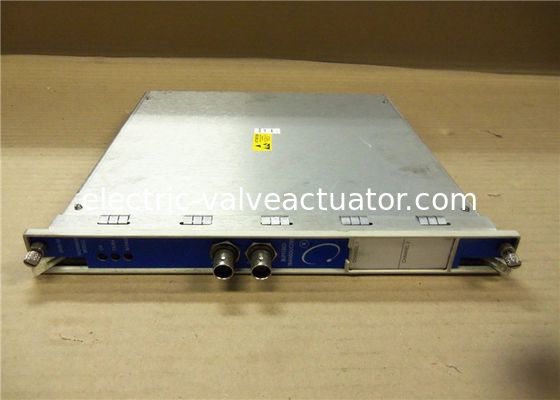

Bently Nevada 3500/22M Geçici Veri Arayüzü TDI 146031-01

GE / HIYRENT NEVADA 3500 / 22M Serisi Geçici Veri Arayüzleri (TDI), 3500 İzleme Sistemi ile Nevada'nın Sistem 1 Makine Yönetim Yazılımı arasındaki arayüzdür. TDI, 3500/20 raf arayüz modülünün kapasitesini TDXNet gibi bir iletişim işlemcisinin veri toplama özelliği ile birleştirir.

TDI, sürekli olarak kararlı durum ve geçici dalga formu verilerini toplamak ve bu verileri ana bilgisayar yazılımına bir Ethernet bağlantısı aracılığıyla aktarmak için M serisi monitörleri (3500/40m, 3500/42m, vb.) İle birlikte 3500 rafın jant yuvasında çalışır. Statik veri yakalama TDI ile standarttır, ancak isteğe bağlı bir kanal etkinleştirme diski kullanılması, dinamik veya geçici verilerin de yakalanmasına izin verecektir. TDI, iletişim işlemci işlevini 3500 rafa dahil etmenin yanı sıra önceki iletişim işlemcileri üzerinde çeşitli alanlarda iyileştirmeler yaptı.

TDI, tüm rafta ortak bazı işlevler sağlar, ancak TDI kritik izleme yolunun bir parçası değildir ve genel monitör sisteminin uygun ve normal çalışması üzerinde hiçbir etkisi yoktur. Raf başına bir TDI veya jant gereklidir. TDI, rafta yalnızca tek bir yuva kaplar ve her zaman yuva 1'de (güç kaynaklarının yanında) bulunur.

Üçlü modüler gereksiz (TMR) uygulamaları için 3500 sistem TDI'nın TMR sürümünü gerektirir. Tüm standart TDI fonksiyonlarına ek olarak, TMR TDI ayrıca "Monitör Kanalı Karşılaştırması" gerçekleştirir. 3500 TMR yapılandırması, monitör seçeneklerinde belirtilen kurulumu kullanarak oylamayı izleme yürütür. Bu yöntemi kullanarak TMR TDI, üç (3) gereksiz monitörden çıkışları sürekli olarak karşılaştırır. TMR, bu monitörlerden birinden gelen bilgilerin artık geri kalan ikisine eşdeğer olmadığını (yapılandırılmış bir yüzde içinde) algılarsa, monitörü hatalı olarak işaretleyecek ve sistem olay listesine bir olay yerleştirecektir.
