Honeywell CC-TCNT01 C300 Kontrol Devre Kartı 4.7 Hz Bant Genişi

Kontrol Devre Kartı Honeywell CC-TCNT01 C300 Modülü 51308307-175 Rev E.

Honeywell modülü CC-PCNT01 PWA MODÜLÜ, C300 KONTROL İŞLEMCİSİ C300

C300 Kontrol Cihazı Modülü - Experion sistemi için dağıtılmış bir proses kontrol cihazı ve G/Ç geçidi. Modül, plastik bir muhafaza içinde baskılı devre kartları, durum göstergeleri ve bir ekran içerir. Modül, Giriş Çıkış Sonlandırma Tertibatına (IOTA) monte edilir.

Besleme Değeri: 0.311A @ 24VDC

CC-PCNT01 CU-PCNT01

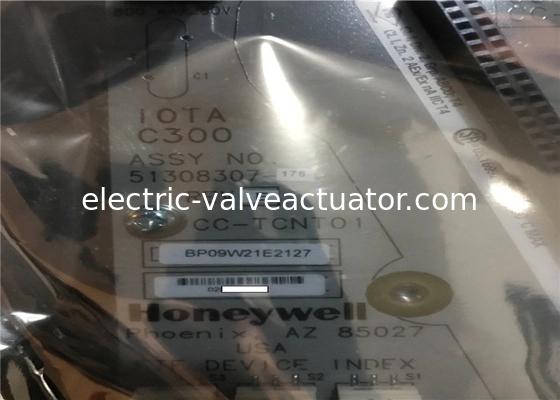

C300 Kontrol Cihazı Giriş Çıkış Sonlandırma Tertibatı (IOTA) - C300 Kontrol Cihazı modülü ve kontrol cihazına giden tüm kablo sonlandırmaları (FTE, IO Link, Yedeklilik, Pil ve Zaman Kaynağı kablo sonlandırmaları) için bağlantı noktası sağlar. Kontrol cihazı modülüne 24Vdc güç dağıtımı sağlar.

Besleme Değeri: 0.311A @ 24VDC

Not: C300 Kontrol Cihazı IOTA yalnızca bir kontrol cihazını destekler

• HONEYWELL
• MEASUREX
• CC-TCNT01
• CCTCNT01
• KONTROL CİHAZI G/Ç SONLANDIRMA TERTİBATI
• .311AMP
• 24DC
• MEVCUT
• YENİDEN İNŞA EDİLMİŞ ARTIK
• YENİ ARTIK
• SİZİ ONARIN
• 24-48 SAAT ACİL ONARIM
• 2 - 15 GÜN ONARIM
• 2 YIL RADWELL GARANTİSİ

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS Analog Giriş, Yedekli
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS Analog Giriş, Yedeksiz
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, Yedeksiz, Kaplamalı
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, Yedekli, Kaplamalı
• CC-PAIX01 HLAI CC-GAIX11 GI/IS Analog Giriş, Yedekli
• CC-PAIX01 HLAI CC-GAIX21 GI/IS Analog Giriş, Yedeksiz
• CC-PAIX01 HLAI CC-TAIX01 AI, Yedeksiz, Kaplamalı
• CC-PAIX01 HLAI CC-TAIX11 AI, Yedekli, Kaplamalı
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, Düşük Seviyeli Mux, Yedeksiz, Kaplamalı
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; TEK IOP ARAYÜZÜ;COMP TERM, Kaplamalı
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; YEREL CJR TEK IOP ARAYÜZÜ;COMP TERM, Kaplamalı
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; YEREL CJR TEK IOP ARAYÜZÜ;COMP TERM, Kaplamalı
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS Analog Çıkış, Yedekli
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS Analog Çıkış, Yedeksiz
• CC-PAOH01 AO - HART CC-TAOX01 AO, Yedeksiz, Kaplamalı
• CC-PAOH01 AO - HART CC-TAOX11 AO, Yedekli, Kaplamalı
• CC-PAOX01 AO CC-GAOX11 GI/IS Analog Çıkış, Yedekli
• CC-PAOX01 AO CC-GAOX21 GI/IS Analog Çıkış, Yedeksiz
• CC-PAOX01 AO CC-TAOX01 AO, Yedeksiz, Kaplamalı
• CC-PAOX01 AO CC-TAOX11 AO, Yedekli, Kaplamalı
• CC-PDIH01 DI - HV CC-TDI110 120 VAC Dijital Giriş Yüksek Gerilim, Yedeksiz
• CC-PDIH01 DI - HV CC-TDI120 120 VAC Dijital Giriş Yüksek Gerilim, Yedekli
• CC-PDIH01 DI - HV CC-TDI220 240 VAC Dijital Giriş Yüksek Gerilim, Yedeksiz
• CC-PDIH01 DI - HV CC-TDI230 240 VAC Dijital Giriş Yüksek Gerilim, Yedekli

Profesyonel, bir Honeywell DCS kartı, bütünlük hizmetleri sağlamak için, mutlak garanti orijinal Honeywell yeni kartının bir parçasıdır, hizmetlerin kapsamı S9000, plantscape, TDC2000 TDC3000 (ABD işletim istasyonu), TPS (Gus işletim istasyonu), PKS ve Honeywell DCS dağıtılmış kontrol sistemini içerir

• MODÜLDE KABUK tarzı bağlantı
• Kabin Alanını Azaltın
• SAĞ taraftan saha kablolama sonlandırmaları
• 16 Kanal
• Besleme bağlantıları
• Analog sinyaller için
• 32 nokta
• Güç/dönüş bağlantıları için 4 ek sonlandırma
• Honeywell C300 IOTALARI

• Giriş / Çıkış Modeli CC PAIM01, CU PAIM01
• PMIO IOTA Modelleri CC-TAIM01, CU-TAIM01
• PMIO FTA Modelleri (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• Giriş Tipi Termokupl ve / veya RTD
• Giriş kanalları 64 tamamen izole edilmiş kanal-kanal, kanal-PM ve kanal-güç kaynağı ortak 16 kanal artışlarla.
• Giriş tarama hızı IOM tarafından sabitlenmiş 1 Saniye (en fazla 64 kanal)
• Kanal bant genişliği 0 ila 4.7 Hz (-3 dB)
• Nominal giriş aralığı (yalnızca TC) -20 ila +100 milivolt
• Maksimum normal mod sürekli giriş hasar vermeyen (yapılandırılmış herhangi bir termokupl tipi) -10 ila +10 volt (TC) -1 ila +2 Volt @ 100 miliamper (RTD)
• Kazanç hatası (-20 ila +100 milivolt aralığı) %0.050 tam ölçek maks.
• Sıcaklık kararlılığı TC, Milivolt girişleri +/-20 ppm / deg C maks. RTD girişleri +/-20 ppm / deg C maks.
• Uzun süreli sürüklenme 500 ppm
• Giriş empedansı 1 megohm dc'de (yalnızca TC)
• Güç Sistemi ortak, dc ila 60 Hz +/-250 VDC veya VAC RMS'ye göre CMV
• CMRR, 50 veya 60 Hz (1000 ohm kaynak empedansı maks.) 120 dB min
• Gerilim, kanal-kanal, dc ila 60 Hz +/-250 VDC veya VAC RMS
• Çapraz konuşma, dc ila 60 Hz 80 dB (50 ve 60 Hz'de 120 dB)
• 50/60 Hz'de NMRR 60 dB min
• Hat frekansı entegrasyonu 50 Hz veya 60 Hz'in sabit seçimi
• RTD sensör uyarım akımı 1 miliamper
• Soğuk bağlantı noktası kompanzasyon aralığı -20 ila +60 deg C (+/-0.5 deg C tipik)
• TC Doğrusallaştırma Doğruluğu (2) ± 0.05 Ω / deg C
• Açık Termokupl Algılama Her dönüşüm nitelikli, ≤ 1000 Ω = garantili seyahat yok ≥ 1500 Ω garantili seyahat.
• RTD Maksimum Kurşun Direnci 15 Ω
• Dalgalanma koruması (sensör terminalleri) EN 61000-4-5 (Endüstriyel konumlar için, 1kV hat-hat, 2kV hat-gnd.)
• Dalgalanma koruması (kablo adaptörü seçeneği ile güç bağlantısı) EN 61000-4-5 (Endüstriyel konumlar için, 1kV hat-hat, 2kV hat-gnd.)
• Kablo adaptörü kullanılarak IOTA'dan FTA'ya maksimum kablo mesafesi 1000 feet 16 ölçü tel, FTA başına iki bükümlü çift
