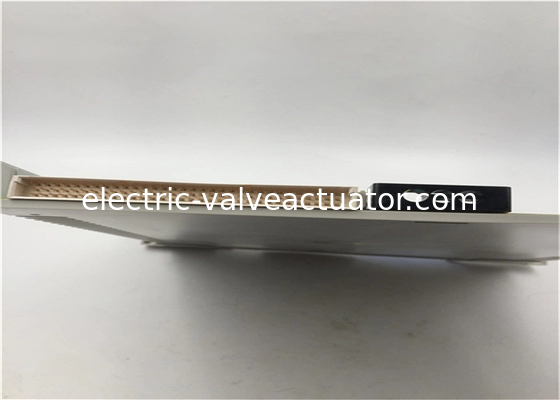

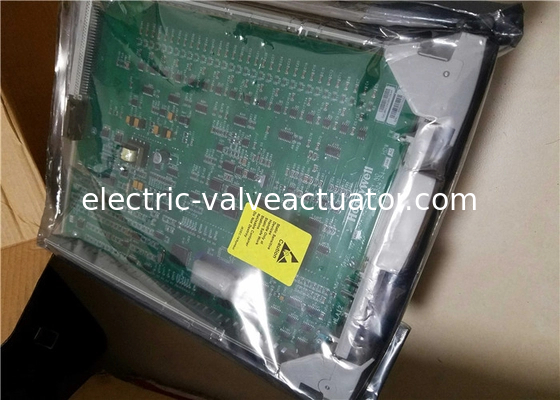

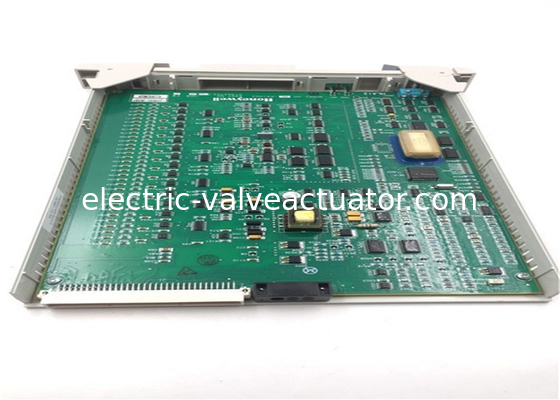

Honeywell MC-PAIH03 16 Giriş Analog Giriş İşlemcisi C300 Serisi

• Üretici: Honeywell
• Ürün No.: 51304754-150
• Ürün tipi: ??-PAIH03 Yüksek Seviyeli Analog Giriş İşlemcisi - 16 Giriş
• FTA Modelleri: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Giriş Tipi: Gerilim, akım (2 telli veya kendi kendine güç sağlayan vericiler)
• Giriş Kanalları: 16 diferansiyel giriş kanalı
• Ortak Mod Reddetme Oranı, dc - 60 Hz (500 kaynak dengesizliği): 70 dB
• Ortak Mod Gerilimi, dc - 60 Hz(1): -6 ila +5 V tepe
• A/D Dönüştürücü Çözünürlüğü: 16 bit (14 bit kullanılmış)
• Giriş Aralığı: 0 ila 5 V, 1 ila 5 V, 0,4 ila 2 V, 4-20 mA (250 üzerinden)
• Normal Mod Reddetme Oranı, 60 Hz'de: 32 dB
• Normal Mod Filtre Tepkisi: Tek kutuplu RC, -3 dB @ 1 Hz
• Maksimum Normal Mod Girişi (diferansiyel girişler, hasar yok): ± 30 Volt
• Çapraz Konuşma, dc - 60 Hz (kanal-kanal): 60 dB
• Giriş Empedansı (Gerilim Girişleri): > 10 M güçlendirilmiş
• Maksimum Giriş Gerilimi (ortak referanslı herhangi bir giriş, hasar yok): ± 30 Volt
• Giriş Tarama Hızı: Kanal başına saniyede 4 örnek. Tüm kanallar 250 ms'lik bir pencere içinde örneklenir
• Donanım Doğruluğu (@ CMV = 0 V): ± %0,075 tam ölçek (23,5°± 2°C), ± %0,15 tam ölçek (0 ila 50°C)
• Dalgalanma dayanım kabiliyeti (Ortak mod): ANSI/IEEE C37.90.1-1978
• Nakliye Ağırlığı: 3 Kg

Yüksek seviyeli işlemci bu girişleri mV/I dönüştürücülerinden alırsa, beşinci dereceden polinom sıcaklık girişi karakterizasyonu dahil olmak üzere mühendislik birimi dönüşümünü gerçekleştirirler. Çift işlemcili tasarım ve özel entegre devreler kullanılarak, düşük seviyeli analog giriş işlemcisi, mükemmel çözünürlük ve doğrulukla farklı termokupl veya RTD tipleri için kanal başına yazılım yapılandırmasını destekler. Açık termokupl tespiti, kontrol işleme için kötü verilerin yayılmaması için tarama başına bir kez gerçekleştirilir.

Düşük Seviyeli Çoklayıcı (LLMUX) işlemcisi, çok sayıda veri toplama sinyali getirmek için ekonomik bir yol sağlar. Her işlemci, iki adet 16 noktalı FTA kullanarak 32 noktayı işleyebilir. Her nokta, işleme için bir saniyelik bir tarama gecikmesiyle saniyede bir kez taranır. Açık termokupl tespiti, tüm noktalar için her 30 saniyede bir gerçekleştirilir.

Yerel veya uzaktan soğuk bağlantı referansı için seçenekler mevcuttur. Uzaktan Sertleştirilmiş Çoklayıcı (RHMUX) işlemcisi, LLMUX'a benzer işlevsellik sağlar, ancak iki adet 16 girişli FTA, xPM kabininden 2 km'ye kadar uzakta monte edilebilir. Her FTA, yağış, hortumla yıkama ve rüzgarla savrulan tozlara karşı koruma sağlayan kendi NEMA-4 veya -4X muhafazasında monte edilmiştir. FTA'nın kendisi konformal olarak kaplanmıştır ve GX "Şiddetli" aşındırıcı bir ortamda ve yoğuşan nem varlığında çalışabilir.

RHMUX'un uzaktan FTAları için güç, güç sınırlaması, seri veri arayüzleri ve galvanik izolasyon sağlayan iki güç adaptöründen biri tarafından sağlanır. Güç adaptörü, xPM kabinindeki FTA tepsisine monte edilir ve IOP ile iki uzaktan FTA arasındaki arayüzü sağlar. Kendinden Güvenli Güç Adaptörü (ISPA), FTAların Bölüm 1 veya Bölge 0 ortamlarına yerleştirilmesine izin verir.

Her nokta 4 saniyede bir taranır. Veriler her taramanın sonunda kullanıma sunulur; ek bir işleme gecikmesi yoktur. Açık termokupl tespiti (OTD) isteğe bağlı olarak her ölçümde gerçekleştirilir. Etkinleştirilirse, OTD testi A/D dönüşümünden hemen sonra gerçekleştirilir. Test açık bir termokupl gösterirse, yeni tamamlanan dönüşümden elde edilen veriler yayılmaz. Okumaları etkileyecek sahte toprak yollarını önlemek için, toprak arızası tespiti gerçekleştirilir. Tüm RHMUX uzaktan FTAları yerel bir soğuk bağlantı referansı ile donatılmıştır. RHMUX IOP, TPS PM sistemine standart bir LLMUX olarak yapılandırılmıştır. Bu, RHMUX'un Sürüm 300 ve daha büyük sistemlerde kullanılmasını sağlar.
