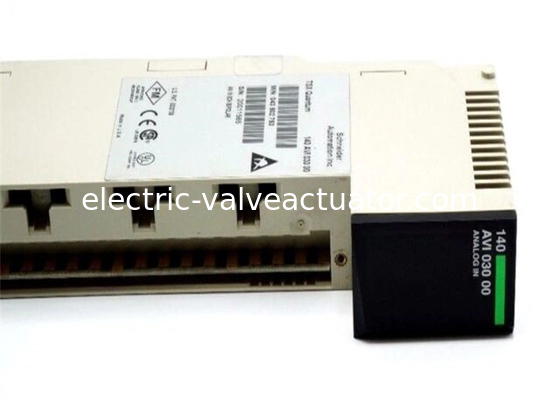

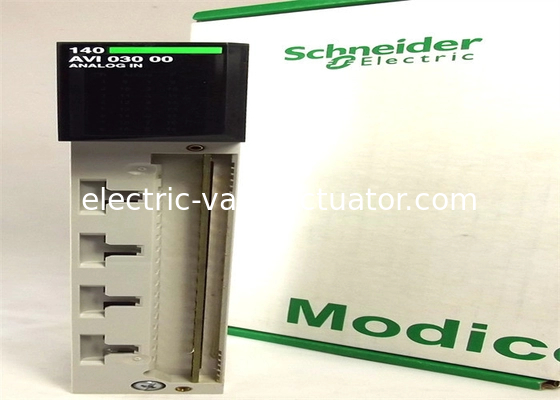

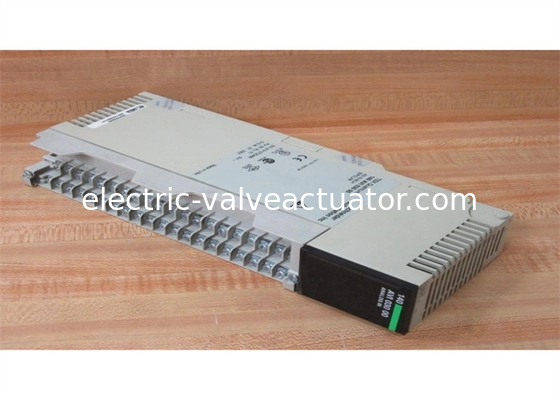

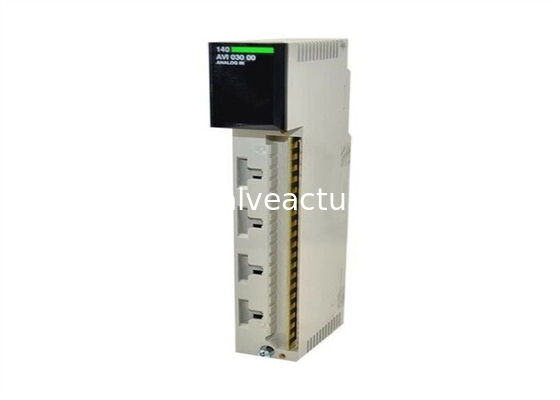

Marka Adı: | Schneider |
Model Numarası: | 140AVI03000 |
Adedi: | 1 |
fiyat: | Negotiations |
Üreticisi | Schneider Electric |
---|---|
Seriler | Modicon Quantum |
Modül biçimi | Standart |
Filtre türü | Tek kutup düşük geçiş - 847 Hz'de 3 dB +/- 20% |
Analog giriş numarası | 8 |
Girdi türü | Farklı |
Gereksinimleri ele almak | 9 giriş kelimesi |
Analog giriş türü | Tek kutuplu gerilim 0...5 V Tek kutuplu voltaj 0...10 V Tek kutuplu akım 0...20 mA Bipolar voltaj +/- 5 V Bipolar voltaj +/- 10 V Bipolar akım 20 mA |
Analog giriş çözünürlüğü | 16 bit 20 mA 16 bit 0...5 V 16 bit 0...20 mA 16 bit 0...10 V 16 bit +/- 5 V 16 bit +/- 10 V |
Doğrusal ölçüm aralığı | (Giriş aralığı) x 1.024 mA (Giriş aralığı) x 1.024 V |
Mutlak maksimum giriş | 50 V DC 25 mA |
Giriş impedansı | 250 MOhm +/- 0,03 % > 20 Ohm gerilim |
Mutlak doğruluk hatası | +/- 0.05 % tam ölçek maksimum +/- 0,03 % |
Doğruluk hatası | +/- 0,008 % |
Temperatüre göre doğruluk kayması | <= 0.004 % tam ölçek /°C +/- 0.0015 % tam ölçek/°C |
Ortak mod reddetimi | > -80 dB 60 Hz |
Kanallar ve otobüs arasındaki yalıtım | 750 V DC 60 saniye boyunca 500 Vrms AC |
Kanallar arasındaki yalıtım | 135 Vrms AC 200 V DC |
Güncelleme zamanı | 10 ms |
Hata türü | Aşma ölçeği 1...5 V Kırık kablo 4...20 mA |
İşaretleme | CE |
Yerel sinyalleme | 8 LED kırmızı kanal hatası 8 LED yeşil kanal açık 1 LED kırmızı harici arıza 1 LED yeşil otobüs bağlantısı mevcut (Aktif) |
Otobüs akımı gereksinimleri | 280 mA |
Güç dağılımı W | 2.2 W |
