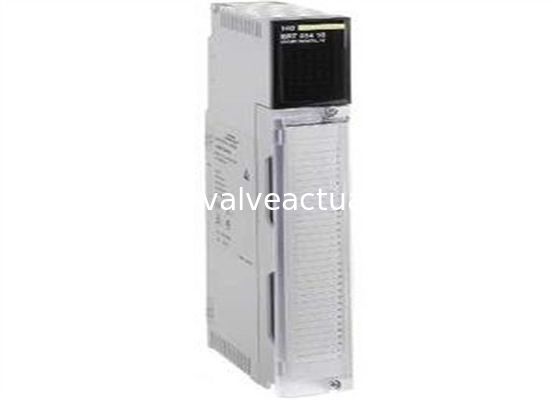

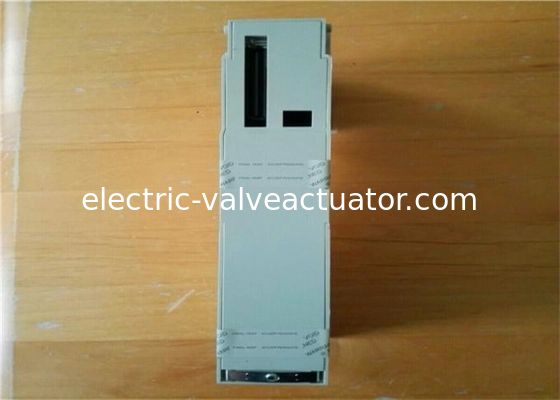

Marka Adı: | Schneider |
Model Numarası: | 140ERT85410 |
Adedi: | 1 |
fiyat: | Negotiations |
Üretici | Schneider Electric |
---|---|
Seri | Modicon Quantum |
İşaret | CE |
Ürün veya bileşen türü | Çok işlevli giriş modülü |
Terminal sayısı | ≤ 40 |
Modülün işlevi |
• Ayrık girişlerde durum izleme
• Zaman ve tarih damgalı olay günlüğü
• Durum kaydı sayımı 500 Hz
|
Zaman Senkronizasyon Protokolü | DCF77 |
Ürün Uyumluluğu |
• kavram
• Unity Pro
|
Kanal grubu | 16 girişten oluşan 2 grup proses girişi |
Ayrık Giriş Numarası |
• 24 V saat sinyal girişinde 1 ayrı giriş (ler)
• 24 ... 125 V işlem girişinde 32 ayrı giriş (ler)
|
Anahtarlama voltajı |
• Proses girişi için 1 Ma'da 125 V
• Proses girişi için 6 Ma'da 24 V
• Proses girişi için 2,5 mA'da 48 V
• İşlem girişi için 2,5 mA'da 60 V
|
W'de güç tüketimi | Proses girişi için ≤ 7.5 W |
Yalıtım |
• Optocoupler saat sinyal girişi ile
• Kanal grubu arasında optocoupler tarafından
|
Anti Sıçrama Filtreleme | 0 ila 255 ms arasında yapılandırılabilir |
Giriş durumu | İnversiyon yapılandırılabilir |
Devralma süresi | 1 ms saat sinyal girişi |
Giriş Akımı | Saat sinyali girişi için 5 mA |
Elektrik bağlantısı |
• Korumalı Kablo, Kablo Uzunluğu: İşlem girişi için ≤ 1968.5 ft (600 m)
• Kalıcı kablo, kablo uzunluğu: Proses girişi için ≤ 1312.34 ft (400 m)
|
Bağlantılar - Terminaller | Vidalı terminal bloğu |
Yerel sinyal |
• Otobüste 1 LED yeşil iletişim (aktif)
• 1 LED Green Self testi Tamam, Modül Hazır (R)
• 1 LED kırmızı hata (f)
• Girişlerin 32 LED durumu (1 ila 32)
|
Mevcut tüketim |
• 24 V DC 140XCP90000 modülünde 0.07 mA
• 24'te 3 mA ... 125 V DC Kanal grubu başına dış güç kaynağı
• 5 V DC otobüsünde 300 mA
|
