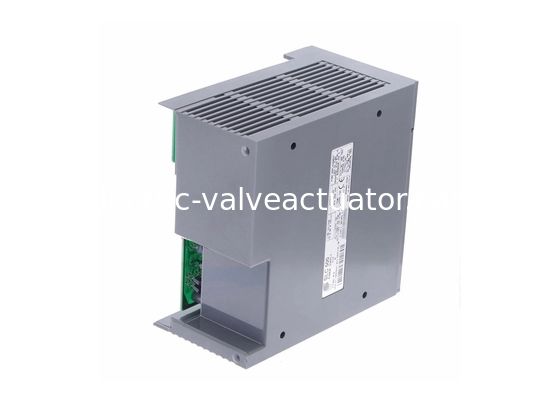

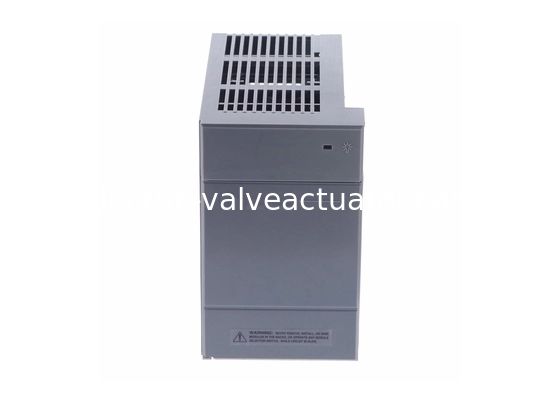

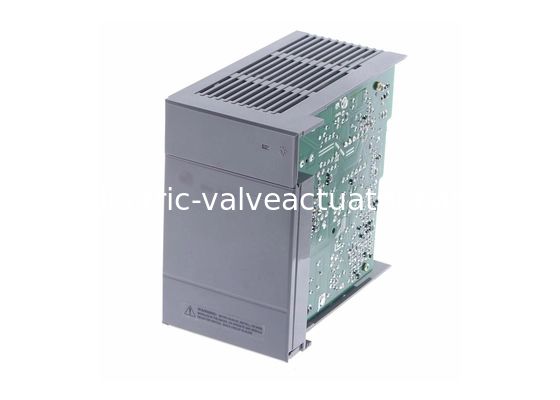

AB 1746-P3, SLC 500 Güç Kaynağı, 5VDC'de 3.6 A, 24VDC'de 0.87 A

Name: AB 1746-P3, SLC 500 Güç Kaynağı, 5VDC'de 3.6 A, 24VDC'de 0.87 A
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

Marka Adı:	AB
Model Numarası:	1746-P3
Adedi:	1
fiyat:	Negotiations

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Amerika

Seri:

SLC 500

NOM giriş voltajı:

24vdc

Tipik çizgi güç gereksinimi:

90 VA

Inrush akımı:

20a

Ambalaj bilgileri:

Yeni Orijinal Kutu

Ürün Tanımı

AB 1746-P3, SLC 500 Güç kaynağı, 19.2-28.8 VDC

1746-P3 için teknik özellikler

Üreticisi	Rockwell Otomasyon
Konumu	1746 Şasi, Sol Taraf
Girdi Voltaj Aralığı	19.2-28.8 VDC
Modül Türü	Güç kaynağı
Seriler	SLC 500
Parça numarası/katalog numarası.	1746-P3
Marka	AB
Nom Giriş Voltajı	24VDC
Tipik hat gücü gereksinimleri	90 VA
Girme akımı	20 A
İzolasyon Voltajı	600V ac RMS 1 saniye (B versiyonu veya daha sonraki versiyon)
Mevcut Kapasite	3.6 A 5V DC ve 0.87 A 24V DC
Bekleme süresi	5 ms (tam yük); 1000 ms (yük yok)
Sigorta koruması	1746-F3 veya eşdeğer

Sıcaklık, çalışma ortamı	0...60 °C (32...140 °F)
Mevcut kapasite kaybı	% 5 55 °C (131 °F) üzerinde.
Giriş Voltajı	24 volt DC
Girdi Gücü	61 Watt
Arkaplan Akımı (5 Volt)	3.6 Ampere
Arkaplan Akımı (24 Volt)	0.87 Ampere
Sıklık	DC
Boyutları	5.5 x 2.9 x 5.7 inç
Çalışma sıcaklığı	0 ila 60 derece Selçüs
Çalışma sıcaklığı	0 ila 60 derece Selçüs

Yaklaşık 1746-P3

1746-P3, bir güç kaynağı modülüdür. Bu modül, SLC 500 modüllerinin takıldığı 1746 arka planına güç sağlamak için kullanılan SLC 500 kontrolör platformunun bir parçasıdır.Bu güç kaynağı modülü rafın en sol tarafında bulunur ve şasi yuvasını işgal etmez.İçsel olarak giriş gücünü modüller tarafından kullanılabilir bir voltaj seviyesine dönüştürür, özellikle giriş kaynağı voltajını 19.2- Evet.28.8V DC'ye 5V DC'de 3,6A ve 24V DC'de 0,87A'lık bir iç kaynağa.

1746-P3, özellikle SLC 500 Modüler kontrol sistemine uygulanabilir.Bu modül AB önerilen 1746-F3 veya herhangi bir eşdeğer ile değiştirilebilir önceden monte bir sigorta vardırEk olarak, belirtilen sigorta boyutları yalnızca son cihazlar için kullanılır.Bu güç kaynağı aynı zamanda tam yük altında çalışırken 5 ms veya yük olmadan çalışırken 1000 ms bir CPU bekleme süresi gösterirBu bekleme süresi, güç kaynağının güç kaynağı voltajının minimum aralığın altına düştüğü andan itibaren CPU'nun çalışma durumunu korumasına olanak tanır.

1746-P3, Underwriter's Laboratories (UL) tarafından sertifikalandırılmış, Sınıf 1, Bölüm 2, Grup A, B, C, D Tehlikeli Yerler için Endüstriyel Kontrol Ekipmanı olarak listelenmiştir.C-UL Sınıf 1 için Endüstriyel Kontrol Ekipmanı olarak listelenmiştir, Bölüm 2, Gruplar A, B, C, D Tehlikeli yerler ve diğer standartlaştırma ve sertifikasyon kurumları.

Modülün mevcut kapasitesi 5 Volt DC'de 3,6 Ampere ve 24 Volt DC'de 0,87 Ampere'dir.1746-P3 modülü ile birlikte kullanılmasını önerilen sigorta AB 1746-F3 sigortasıdır (veya BUSSMAN AGC 5 veya Nagasawa ULCS-61ML-5 sigortası da dahil olmak üzere eşdeğer bir sigorta)Arka plan ve giriş terminalleri arasında bir izolasyon yoktur.Şasi zemin terminal ve giriş terminalleri arasında 1 saniye boyunca 600 Volt AC RMS olan bir dielektrik direniş1746-P3 modülünün çalışması için önerilen ortam sıcaklığı 32 ila 140 derece Fahrenheit arasında.CPU'nun bekleme süresi tam yük altında 5 milisaniyedir ve hiç yük altında 1000 milisaniyedir1746-P3'ün boyutları 139.7 x 79.2 x 144.8 milimetredir.Kirlilik Derecesi 2 olarak sınıflandırılmış ortamlarda ve II kategori olarak sınıflandırılmış uygulamalarda kullanılmalıdır.Modülün montajı için sadece 1/8 inç düz bir baş ve 1/4 inç Phillips baş tornavida gereklidir.Kullanılmadığında statik koruma ambalajında tutulmalıdır., bağlantı perdelerine ve arka plan bağlantısına dokunulmamalı ve modül üzerindeki devre bileşenlerine dokunmaktan da kaçınılmalıdır.
