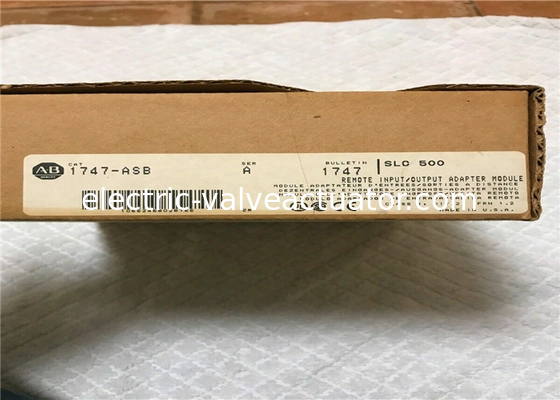

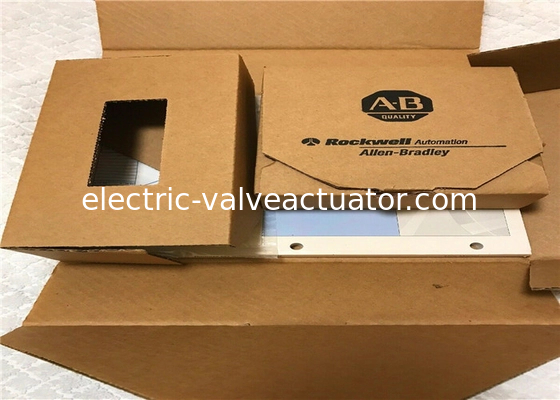

Yeni Mühürlü Allen Bradley 1747-ASB /A SLC 500 Evrensel Uzak I /O Adaptörü

• ALLEN BRADLEY
• 1747-ASB
• 1747ASB
• ÜRETİCİ TARAFINDAN 01.11.2013 TARİHİ İTİBARİYLE ÜRETİMİ DURDURULMUŞTUR
• I/O ADAPTÖR MODÜLÜ
• SLC500
• UZAK
• SLC 500
• 57.6 KBIT/S
• 115 KBIT/S
• 230 KBIT/S
• MEVCUT

AB 1747-ASB, bir SLC 500 I/O Adaptör Modülüdür. Bu I/O Adaptör Modülü, Evrensel Uzak I/O Adaptör İletişim Portuna sahiptir ve 57.6, 115 veya 230 kilobit/saniye İletişim Hızına sahiptir.

AB 1747-ASB, SLC 500 sisteminin bir parçası olan bir uzak I/O adaptör modülüdür. SLC veya PLC tarayıcıları ile çeşitli 1746 I/O modülleri arasında Uzak I/O aracılığıyla bir iletişim bağlantısı kurar. Uzak I/O bağlantısı, bir ana cihaz (örneğin, bir SLC veya PLC tarayıcı) ve bir veya daha fazla köle cihazdan (yani adaptörler) oluşur.

SLC veya PLC görüntü tablosu, I/O modülü görüntü eşlemesini doğrudan şasisinden alır. Görüntü eşleme için hem ayrık hem de blok aktarımını destekler. 1747-ASB, verimli görüntü kullanımı ile 1/2 yuva, 1 yuva ve 2 yuva adreslemeyi destekler. SLC 500 işlemcisi ile şasiye kurulur ve şasideki I/O'yu tarar.

1747-ASB modülü, 5V'da 375 mA arka panel akımına ve 24V'da 0 mA'ya sahiptir. Minimum ve maksimum termal dağılımı 1.875 W'tır. 3040 metreye kadar bir mesafede I/O verilerini iletebilir ve 57.6K, 115.2K ve 230.4K baud hızlarını destekler. Kullanıcı tarafından seçilen 32 mantıksal gruba kadar bir görüntü boyutu sağlar ve 30'a kadar şasi yuvasını kontrol eder.

1747-ASB ayrıca, 32'ye kadar adaptöre kalıcı olmayan bellek ve genişletilmiş düğüm yeteneği sağlar. Kablolama için, Belden 9463 veya benzeri kategori kablosu kullanılmalıdır ve herhangi bir kullanıcı programlaması gerektirmez. Uzak I/O bağlantısı ile işlemci arasındaki bağlantı için 6-Pin Phoenix Konnektörü kullanır.

1747-ASB modülü, temel modüller, direnç modülleri, yüksek hızlı sayaç modülleri vb. gibi tüm SLC 501 I/O modüllerini destekler. Sorun giderme ve çalıştırma için, çalışma durumunu ve hataları görüntülemek için geliştirilmiş yeteneğe sahip üç adet 7 segmentli ekranı vardır. 1747-ASB, bir Endüstriyel ortamda kullanılmak üzere tasarlanmıştır ve bir NEMA standardı gürültü bağışıklığı sağlar.
