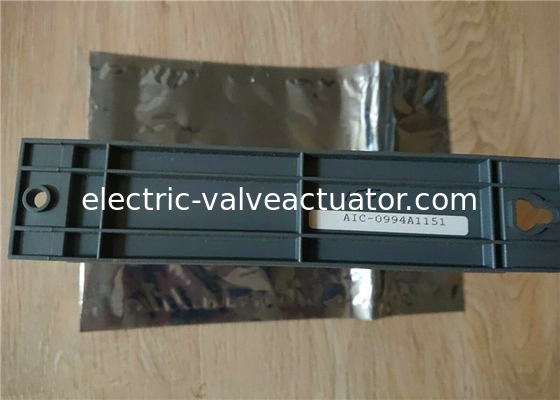

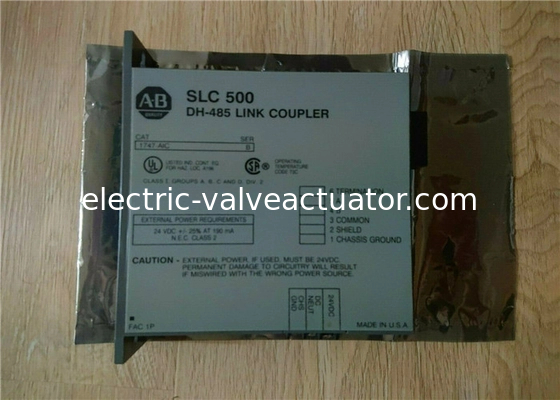

AB SLC 500 DH-485 LINK CUPLER 1747-AIC SERIES B - OPEN BOX / NEW

• Allen Bradley
• 1747-AIC
• 1747aik
• Üretici tarafından durduruldu
• Link kuplör
• DH-485 Ağı
• 6 Pozisyon
• 24 VDC
• Programlanabilir Denetleyici için
• MEVCUT
• Bir yıl garantili yeni ve altı ay garantili bir tane kullandı
• Ağırlık: 1.07 lbs

AB 1747-AIC, bir SLC 500 izole bağlantı kuplörüdür. Bu izole bağlantı kuplörünün korumalı bükülmüş çift iletişim arayüzüne sahiptir ve 0.085 amperlik akım yüküne (24 volt dc) sahiptir.

AB 1747-AIC sürücüsü, AB PLC SLC 500 serisi altında izole edilmiş bir bağlantı kuplörüdür. Panel monte edilebilir kuplör NEMA Standart ICS 2-230, IEC1000-4-2, EN50081-2 Sınıf A ve IEC1000-4-3 düzenlemeleri ve standartlarına uygundur. Ayrıca, bu cihaz CSA sertifikalıdır.

Kuplörün boyutları 1,5 x 6,8 x 6,5 inçtir ve bir terminal kullanır. Bu izole bağlantı kuplörünün mevcut yükü 24 volt DC'de 0.085 amperdir. Ayrıca, AB 1747-AIC sürücüsü, korumalı bükülmüş çift iletişim arayüzüne sahip gelişmiş bir arayüz dönüştürücü sunar. Bu arayüz, SLC 500 ailesindeki SLC 5/02, SLC 5/01 ve SLC 5/03 işlemcileri ve DH-485 bağlantısı gibi çeşitli ağ aygıtları arasındaki iletişime yardımcı olur.

2'den fazla SLC500 işlemcisinin DH-485 bağlantısı ile bağlanmasının, 1747-AIC sürücüsünde 1 izole kuplör gerektirdiğini unutmayın. Ayrıca, bir bilgisayar veya DTAM 20 feet veya 6.09 metreden fazla bir mesafede bağlanırsa, bağlantının her ucuna 1 bağlantı kuplörü bağlanmalıdır.

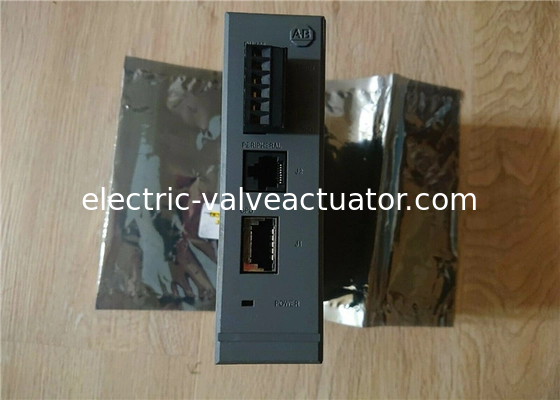

İşlemciye bağlanmak için, kuplör ile bir AB 1747-C11 kablosu sağlanır. DH-485 iletişim kablosuna bağlanmak için, kuplör 6 konumlu çıkarılabilir bir terminal bloğu sunar. İletişim kablosu 1219 metre veya 4000 feet uzunluğundadır. 1747-AIC'nin arka panel akımı 5 voltta 0 mA ve 24 voltta 85 mA'dır.

Termal dağılım en az 2 W ve 2 W 2 W'dir ve 1747-AIC tahrikinin bağıl nem aralığı yoğunlaşma olmadan% 5 ila 95'tir. İzole kuplör, 5 ila 2000 Hertz çalışma titreşimi ve 5 ila 2000 Hertz'de 2.5 g ameliyat dışı titreşim ile 1 g çalışma titreşimi ile birlikte gelir. 24 volt DC güç kaynağı için, kuplör 20.4 ila 28.8 volt DC gerektirir.
