AO845A 3BSE045584R1

Name: AO845A 3BSE045584R1
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AO845A
Price: 210.00 USD
Availability: InStock

Marka Adı:	ABB
Model Numarası:	AO845A
Adedi:	1
fiyat:	Negotiations

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

İsviçre

Anma Yalıtım Gerilimi:

50V

Dielektrik test voltajı::

500VAC

Mevcut Tüketim +5 V Modulebus:

70ma

Güç dağıtımı:

1,6 W

Ambalaj bilgileri:

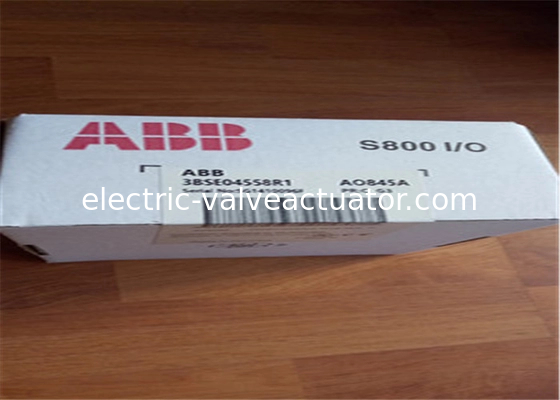

Yeni Orijinal Kutu

Vurgulamak:

ABB gereksiz analog çıkış modülü

Garanti ile dijital I/O modülü

ESP denetleyici analog çıkış modülü

Ürün Tanımı

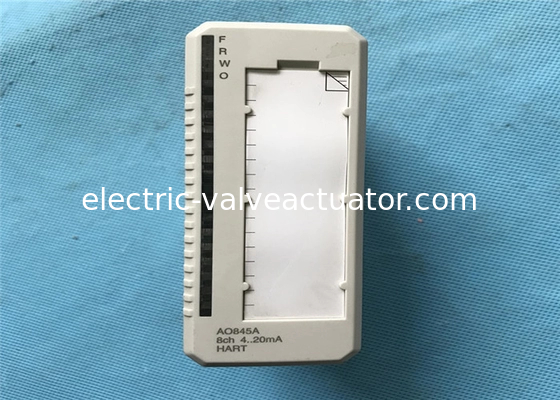

AO845A 3BSE045584R1 | ABB | Yedekli Analog Çıkış Dijital G/Ç Modülü

Ürün Açıklaması

Tek veya yedekli uygulamalar için AO845/AO845A Analog Çıkış Modülü, 8 adet tek kutuplu analog çıkış kanalına sahiptir. Modül, kendi kendini teşhis döngüsel olarak gerçekleştirir. Modül teşhisleri şunları içerir:

Harici Kanal Hatası çıkış devresine voltaj sağlayan proses güç kaynağı çok düşükse veya çıkış akımı çıkış ayar değerinden azsa ve çıkış ayar değeri > 1 mA (açık devre) ise raporlanır (yalnızca aktif kanallarda raporlanır).
Dahili Kanal Hatası çıkış devresi doğru akım değerini veremezse raporlanır. Yedekli bir çiftte, modül ModülBus ana bilgisayarı tarafından hata durumuna komut verilecektir.
Modül Hatası Çıkış Transistör Hatası, Kısa Devre, Kontrol Toplamı Hatası, Dahili Güç Kaynağı Hatası, Durum Bağlantı Hatası, Watchdog veya Yanlış OSP davranışı durumunda raporlanır.

Özellikler ve Faydalar

8 adet 4...20 mA kanalı
Tek veya yedekli uygulamalar için
Topraktan izole edilmiş 1 adet 8 kanallı grup
Analog girişler ZP veya +24 V'ye karşı kısa devre korumalıdır
HART geçiş iletişimi

Genel Bilgiler

Tip	Analog Çıkış
Sinyal özellikleri	4..20mA
Makale numarası	3BSE045584R1
Kanal sayısı	8
HART	Evet
SOE	Hayır
Yedeklilik	Evet
Yüksek bütünlük	Hayır
Kendinden emniyetli	Hayır
Mekanik	S800

Ayrıntılı Veriler

Çözünürlük	12 bit
İzolasyon	Grup bazında topraktan izole edilmiştir
Alt/üst aralık	±15%
Çıkış yükü	Maks. 750 Ω
Hata	Maks. %0,1
Sıcaklık kayması	Maks. 50 ppm/°C
Yükselme Süresi	Çıkış filtresi: Devre dışı bırak 23 ms, Etkinleştir maks. 4 mA / 12,5 ms
Giriş filtresi (yükselme süresi 0-90%)	23 ms (0-90%), maks. 4 mA / 12,5 ms
Güncelleme döngü süresi	10 ms
Akım sınırlaması	Kısa devre korumalı akım sınırlı çıkış
Maksimum saha kablosu uzunluğu	600 metre (656 yarda)
Nominal izolasyon voltajı	50 V
Dielektrik test voltajı	500 V a.c.
Güç dağılımı	Tip. 3,5 W
Akım tüketimi +5 V Modülbus	Maks. 125 mA
Akım tüketimi +24 V harici	218 mA

Çevre ve Sertifikasyon

CE işareti	Evet
Elektrik güvenliği	IEC 61131-2, UL 508
Tehlikeli Konum	C1 Div2 cULus, C1 Zone2 cULus, ATEX Zone 2
Denizcilik sertifikası	BV, DNV-GL, LR
Koruma derecesi	IEC 60529'a göre IP20
Aşındırıcı atmosfer ISA-S71.04	G3
İklimsel çalışma koşulları	0 ila +55 °C (Depolama -40 ila +70 °C), RH=5 ila %95 yoğuşmasız, IEC/EN 61131-2
Kirlilik derecesi	Derece 2, IEC 60664-1
Mekanik çalışma koşulları	IEC/EN 61131-2
EMC	EN 61000-6-4 ve EN 61000-6-2
Aşırı gerilim kategorileri	IEC/EN 60664-1, EN 50178
Ekipman sınıfı	IEC 61140'a göre Sınıf I; (toprak korumalı)
Maksimum ortam sıcaklığı	55 °C (131 °F), kompakt MTU'da dikey montaj için 40 °C (104 °F)
RoHS uyumluluğu	EN 50581:2012
WEEE uyumluluğu	DİREKTİF/2012/19/AB
